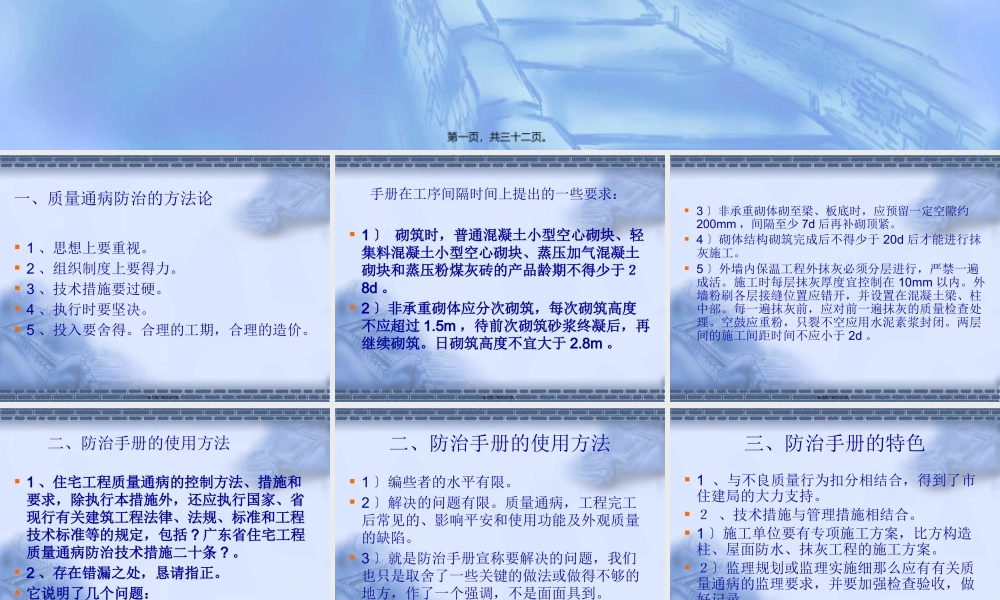

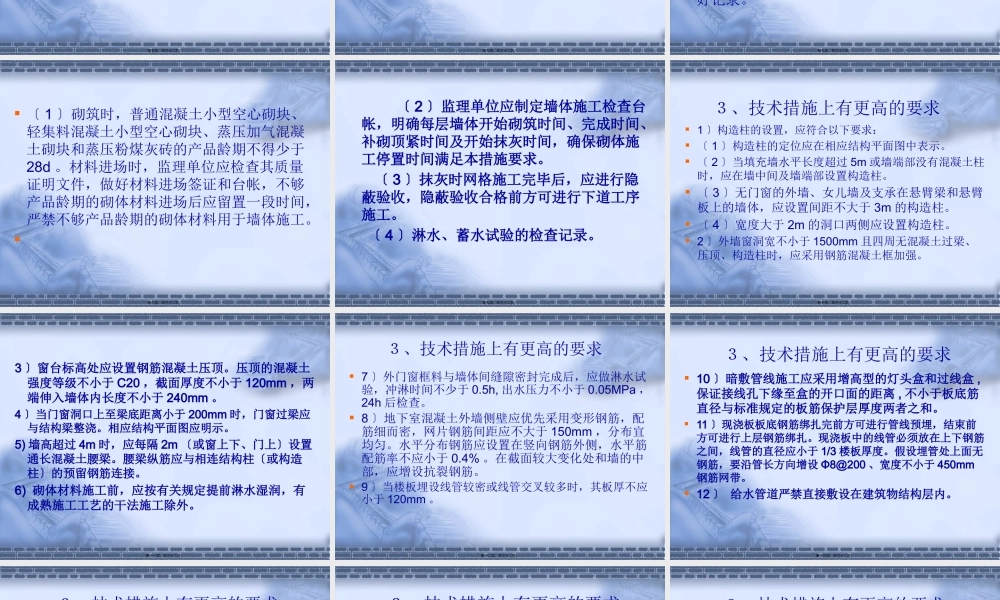

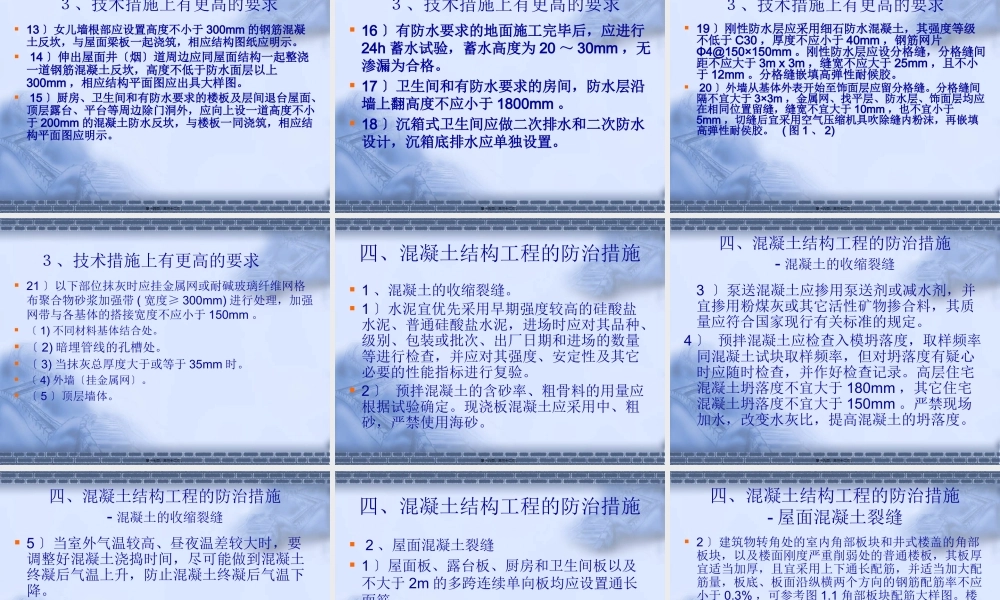

?东莞市住宅工程质量通病防治手册?,第一页，共三十二页。,一、质量通病防治的方法论,1、思想上要重视。2、组织制度上要得力。3、技术措施要过硬。4、执行时要坚决。5、投入要舍得。合理的工期，合理的造价。,第二页，共三十二页。,手册在工序间隔时间上提出的一些要求：,1 砌筑时，普通混凝土小型空心砌块、轻集料混凝土小型空心砌块、蒸压加气混凝土砌块和蒸压粉煤灰砖的产品龄期不得少于8d。2非承重砌体应分次砌筑，每次砌筑高度不应超过1.5m，待前次砌筑砂浆终凝后，再继续砌筑。日砌筑高度不宜大于2.8m。,第三页，共三十二页。,3非承重砌体砌至梁、板底时，应预留一定空隙约200mm，间隔至少7d后再补砌顶紧。4砌体结构砌筑完成后不得少于20d后才能进行抹灰施工。5外墙内保温工程外抹灰必须分层进行，严禁一遍成活。施工时每层抹灰厚度宜控制在10mm以内。外墙粉刷各层接缝位置应错开，并设置在混凝土梁、柱中部。每一遍抹灰前，应对前一遍抹灰的质量检查处理。空鼓应重粉，只裂不空应用水泥素浆封闭。两层间的施工间距时间不应小于2d。,第四页，共三十二页。,二、防治手册的使用方法,1、住宅工程质量通病的控制方法、措施和要求，除执行本措施外，还应执行国家、省现行有关建筑工程法律、法规、标准和工程技术标准等的规定，包括?广东省住宅工程质量通病防治技术措施二十条?。2、存在错漏之处，恳请指正。它说明了几个问题：,第五页，共三十二页。,二、防治手册的使用方法,1编些者的水平有限。2解决的问题有限。质量通病，工程完工后常见的、影响平安和使用功能及外观质量的缺陷。3就是防治手册宣称要解决的问题，我们也只是取舍了一些关键的做法或做得不够的地方，作了一个强调，不是面面具到。,第六页，共三十二页。,三、防治手册的特色,1、与不良质量行为扣分相结合，得到了市住建局的大力支持。、技术措施与管理措施相结合。1施工单位要有专项施工方案，比方构造柱、屋面防水、抹灰工程的施工方案。监理规划或监理实施细那么应有有关质量通病的监理要求，并要加强检查验收，做好记录。,第七页，共三十二页。,1砌筑时，普通混凝土小型空心砌块、轻集料混凝土小型空心砌块、蒸压加气混凝土砌块和蒸压粉煤灰砖的产品龄期不得少于28d。材料进场时，监理单位应检查其质量证明文件，做好材料进场签证和台帐，不够产品龄期的砌体材料进场后应留置一段时间，严禁不够产品龄期的砌体材料用于墙体施工。,第八页，共三十二页。,2监理单位应制定墙体施工检查台帐，明确每层墙体开始砌筑时间、完成时间、补砌顶紧时间及开始抹灰时间，确保砌体施工停置时间满足本措施要求。3抹灰时网格施工完毕后，应进行隐蔽验收，隐蔽验收合格前方可进行下道工序施工。4淋水、蓄水试验的检查记录。,第九页，共三十二页。,、技术措施上有更高的要求,1构造柱的设置，应符合以下要求：1构造柱的定位应在相应结构平面图中表示。2当填充墙水平长度超过5m或墙端部没有混凝土柱时，应在墙中间及墙端部设置构造柱。3无门窗的外墙、女儿墙及支承在悬臂梁和悬臂板上的墙体，应设置间距不大于3m的构造柱。4宽度大于2m的洞口两侧应设置构造柱。2外墙窗洞宽不小于1500mm且四周无混凝土过梁、压顶、构造柱时，应采用钢筋混凝土框加强。,第十页，共三十二页。,3窗台标高处应设置钢筋混凝土压顶。压顶的混凝土强度等级不小于C20，截面厚度不小于120mm，两端伸入墙体内长度不小于240mm。4当门窗洞口上至梁底距离小于200mm时，门窗过梁应与结构梁整浇。相应结构平面图应明示。5)墙高超过4m时，应每隔2m或窗上下、门上设置通长混凝土腰梁。腰梁纵筋应与相连结构柱或构造柱的预留钢筋连接。6)砌体材料施工前，应按有关规定提前淋水湿润，有成熟施工工艺的干法施工除外。,第十一页，共三十二页。,、技术措施上有更高的要求,7外门窗框料与墙体间缝隙密封完成后，应做淋水试验，冲淋时间不少于0.5h,出水压力不小于0.05MPa，24h后检查。8地下室混凝土外墙侧壁应优先采用变形钢筋，配筋细而密，网片钢筋间距应不大于150mm，分布宜均匀。水平分布钢筋应设置在竖向钢筋外侧，水平筋配筋率不应小于0.4%。在截面较大变化处和墙的中部，应增设抗裂钢筋。9当楼板埋设线管较密或线管交叉较多时，其板厚不应小于120mm。,第十二页，共三十二页。,、技术措施上有更高的要求,10暗敷管线施工应采用增高型的灯头盒和过线盒,保证接线孔下缘至盒的开口面的距离,不小于板底筋直径与标准规定的板筋保护层厚度两者之和。11现浇板板底钢筋绑扎完前方可进行管线预埋，结束前方可进行上层钢筋绑扎。现浇板中的线管必须放在上下钢筋之间，线管的直径应小于1/3楼板厚度。假设埋管处上面无钢筋，要沿管长方向增设8200、宽度不小于450mm钢筋网带。12 给水管道严禁直接敷设在建筑物结构层内。,第十三页，共三十二页。,、技术措施上有更高的要求,13女儿墙根部应设置高度不小于300mm的钢筋混凝土反坎，与屋面梁板一起浇筑，相应结构图纸应明示。14伸出屋面井烟道周边应同屋面结构一起整浇一道钢筋混凝土反坎，高度不低于防水面层以上300mm，相应结构平面图应出具大样图。15厨房、卫生间和有防水要求的楼板及层间退台屋面、顶层露台、平台等周边除门洞外，应向上设一道高度不小于200mm的混凝土防水反坎，与楼板一同浇筑，相应结构平面图应明示。,第十四页，共三十二页。,、技术措施上有更高的要求,16有防水要求的地面施工完毕后，应进行24h蓄水试验，蓄水高度为2030mm，无渗漏为合格。17卫生间和有防水要求的房间，防水层沿墙上翻高度不应小于1800mm。18沉箱式卫生间应做二次排水和二次防水设计，沉箱底排水应单独设置。,第十五页，共三十二页。,、技术措施上有更高的要求,19刚性防水层应采用细石防水混凝土，其强度等级不低于C30，厚度不应小于40mm，钢筋网片4150150mm。刚性防水层应设分格缝，分格缝间距不应大于3m x 3m，缝宽不应大于25mm，且不小于12mm。分格缝嵌填高弹性耐候胶。20外墙从基体外表开始至饰面层应留分格缝。分格缝间隔不宜大于33m，金属网、找平层、防水层、饰面层均应在相同位置留缝，缝宽不宜大于10mm，也不宜小于5mm，切缝后宜采用空气压缩机具吹除缝内粉沫，再嵌填高弹性耐侯胶。(图1、2),第十六页，共三十二页。,、技术措施上有更高的要求,21以下部位抹灰时应挂金属网或耐碱玻璃纤维网格布聚合物砂浆加强带(宽度300mm)进行处理，加强网带与各基体的搭接宽度不应小于150mm。1)不同材料基体结合处。2)暗埋管线的孔槽处。3)当抹灰总厚度大于或等于35mm时。4)外墙挂金属网。5顶层墙体。,第十七页，共三十二页。,四、混凝土结构工程的防治措施,1、混凝土的收缩裂缝。1水泥宜优先采用早期强度较高的硅酸盐水泥、普通硅酸盐水泥，进场时应对其品种、级别、包装或批次、出厂日期和进场的数量等进行检查，并应对其强度、安定性及其它必要的性能指标进行复验。2 预拌混凝土的含砂率、粗骨料的用量应根据试验确定。现浇板混凝土应采用中、粗砂，严禁使用海砂。,第十八页，共三十二页。,四、混凝土结构工程的防治措施-混凝土的收缩裂缝,3 泵送混凝土应掺用泵送剂或减水剂，并宜掺用粉煤灰或其它活性矿物掺合料，其质量应符合国家现行有关标准的规定。4 预拌混凝土应检查入模坍落度，取样频率同混凝土试块取样频率，但对坍落度有疑心时应随时检查，并作好检查记录。高层住宅混凝土坍落度不宜大于180mm，其它住宅混凝土坍落度不宜大于150mm。严禁现场加水，改变水灰比，提高混凝土的坍落度。,第十九页，共三十二页。,四、混凝土结构工程的防治措施-混凝土的收缩裂缝,5当室外气温较高、昼夜温差较大时，要调整好混凝土浇捣时间，尽可能做到混凝土终凝后气温上升，防止混凝土终凝后气温下降。6现浇板浇筑时，在混凝土初凝前应进行二次振捣，在混凝土终凝前应进行外表二次抹压，以消除板外表早期干缩的细微龟裂。7已浇筑完毕的混凝土养护应符合相关规定。8适当的配筋率的要求。,第二十页，共三十二页。,四、混凝土结构工程的防治措施,2、屋面混凝土裂缝1屋面板、露台板、厨房和卫生间板以及不大于2m的多跨连续单向板均应设置通长面筋。,第二十一页，共三十二页。,四、混凝土结构工程的防治措施-屋面混凝土裂缝,2建筑物转角处的室内角部板块和井式楼盖的角部板块，以及楼面刚度严重削弱处的普通楼板，其板厚宜适当加厚，且宜采用上下通长配筋，并适当加大配筋量，板底、板面沿纵横两个方向的钢筋配筋率不应小于0.3%，可参考图1.1角部板块配筋大样图。楼面刚度严重削弱处的楼板且该楼板承担传递转换结构水平作用时，该楼板应加厚且不应小于180mm，并应采用上下通长配筋。以上部位防止楼板开裂措施应在相应结构平面图上明示。图1、23要合理安排保温隔热层的施工。,第二十二页，共三十二页。,四、混凝土结构工程的防治措施,3、角部板块、形状突变部位混凝土裂缝1住宅的建筑平面宜规那么，尽量防止平面形状突变。当平面有凹口时，凹口周边楼板的配筋应适当加强。当楼板平面形状不规那么时，应调整平面或采取构造措施。2建筑物转角处的室内角部板块和井式楼盖的角部板块，以及楼面刚度严重削弱处的普通楼板，其板厚宜适当加厚，且宜采用上下通长配筋，并适当加大配筋量，板底、板面沿纵横两个方向的钢筋配筋率不应小于0.3%，可参考图1.1角部板块配筋大样图。楼面刚度严重削弱处的楼板且该楼板承担传递转换结构水平作用时，该楼板应加厚且不应小于180mm，并应采用上下通长配筋。以上部位防止楼板开裂措施应在相应结构平面图上明示。,第二十三页，共三十二页。,四、混凝土结构工程的防治措施,4、一般削弱部位的混凝土裂缝1当楼板埋设线管较密或线管交叉较多时，其板厚不应小于120mm。2暗敷管线施工应采用增高型的灯头盒和过线盒,保证接线孔下缘至盒的开口面的距离,不小于板底筋直径与标准规定的板筋保护层厚度两者之和。3现浇板板底钢筋绑扎完前方可进行管线预埋，结束前方可进行上层钢筋绑扎现浇板中的线管必须放在上下钢筋之间，线管的直径应小于1/3楼板厚度。假设埋管处上面无钢筋，要沿管长方向增设8200、宽度不小于450mm钢筋网带。,第二十四页，共三十二页。,四、混凝土结构工程的防治措施,5、施工缝1当设计未作要求时，楼面、屋面施工缝应留设在结构受剪力较小且便于施工的部位。有主次梁的楼板应留在次梁跨度的中间1/3范围内。2后浇带的位置和混凝土的浇筑，应符合以下要求：1后浇带的位置和混凝土的浇筑应严格按设计要求和施工技术方案施工。后浇带混凝土应采用微膨胀混凝土，其混凝土强度应提高一个等级。2后浇带两侧支模应有可独立保存后浇带两侧支模的模板构造，保证拆模时，后浇带两侧部份不撤除支撑模板。后浇带两侧的支撑撤除时间应符合设计文件的要求，设计文件无明确要求时，应待后浇带闭合并到达设计强度时方可撤除。,第二十五页，共三十二页。,四、混凝土结构工程的防治措施-施工缝,3 后浇带、施工缝浇筑混凝土前，应将其外表浮浆和杂物去除，并凿到密实混凝土。浇筑混凝土时，先浇水湿润，并刷素水泥浆，再及时浇筑混凝土，并振捣密实。,第二十六页，共三十二页。,四、混凝土结构工程的防治措施,6、其它形式1模板和支撑的选用应有专项施工方案，施工方案应经监理单位审查通过后实施。拆模时，混凝土强度应满足标准要求。跨度大于8m的梁、板构件及悬臂构件底模拆模时，其混凝土强度应满足其设计强度的要求。2楼板、屋面板混凝土浇筑前，必须搭设可靠的施工平台、走道，施工中应派专人护理钢筋，确保钢筋位置符合要求。,第二十七页，共三十二页。,五、屋面工程,1、要保持排水畅通。图1、21要有坡度意识。2要表达有组织排水。图1、2、保证面层不开裂。1合理的分格缝设置。2排汽系统的设置。3面砖的设置。、其它 1防水层与保护层隔离层的设置。,第二十八页，共三十二页。,六、装饰工程,1、玻璃栏板的设计应满足JGJ113-2022有关规定的要求。7.2.6 室外栏板玻璃除应满足本规程第7.2.5条规定外，尚应
