PB840呼吸机自检方法.pptx

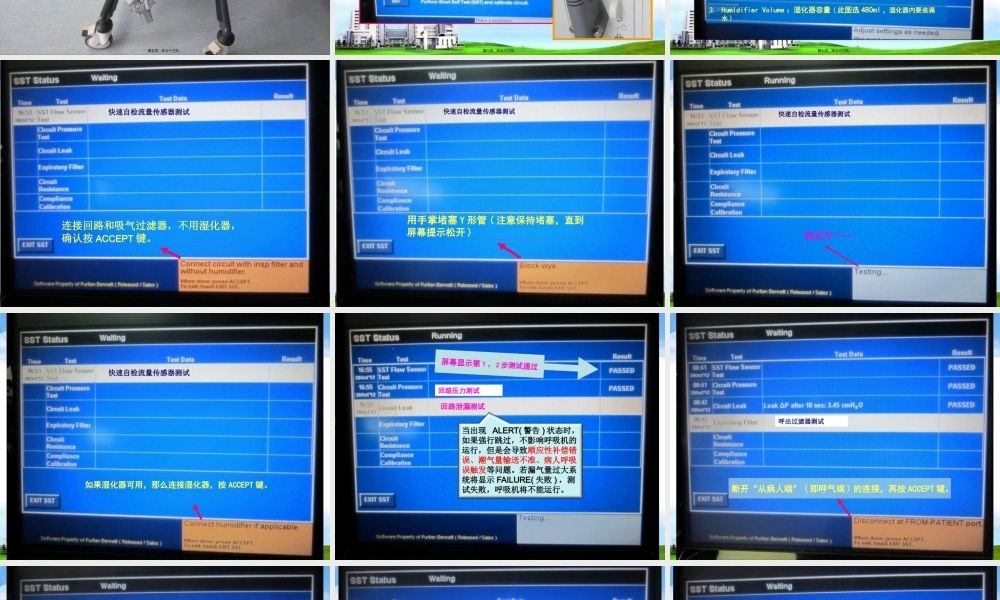

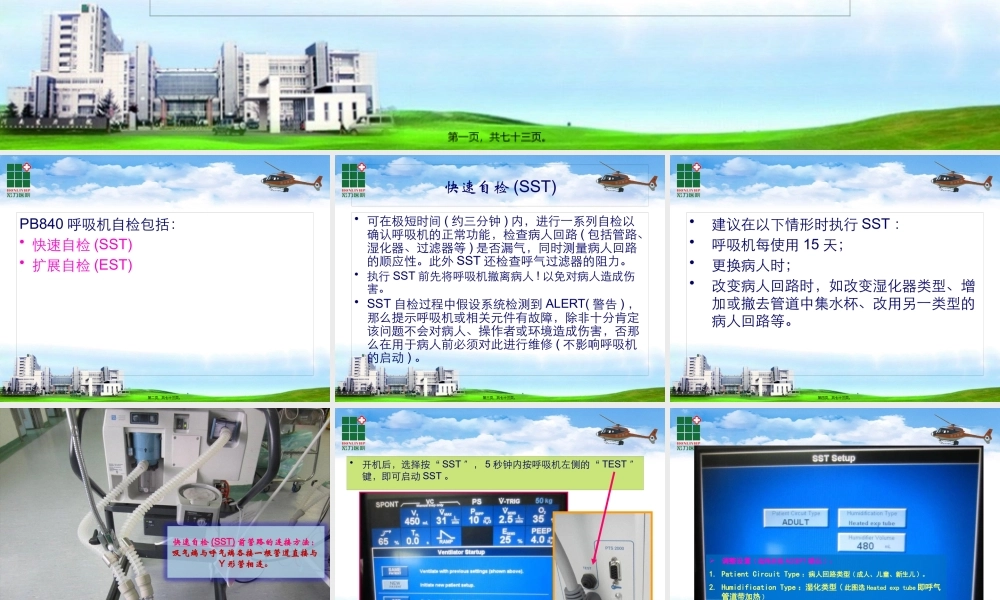

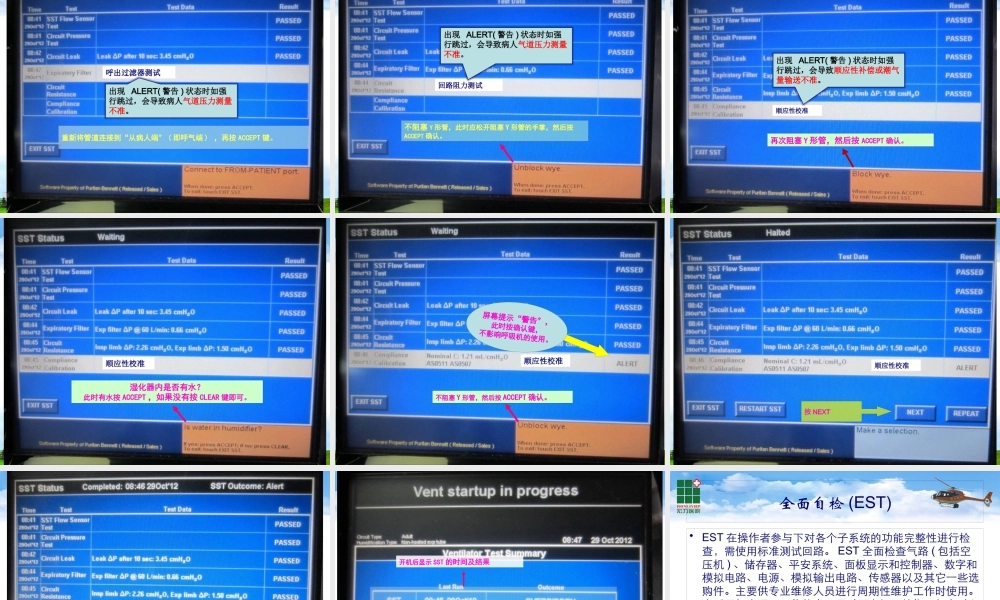

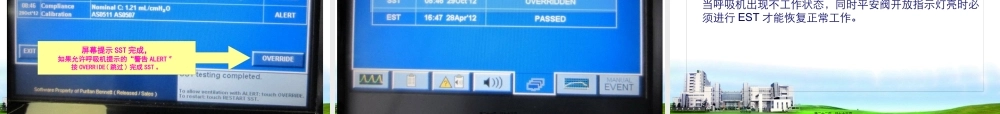

PB840呼吸机自检方法,河南宏力医院重症医学科 张勇,第一页，共七十三页。,PB840呼吸机自检包括：快速自检(SST)扩展自检(EST),第二页，共七十三页。,快速自检(SST),可在极短时间(约三分钟)内，进行一系列自检以确认呼吸机的正常功能，检查病人回路(包括管路、湿化器、过滤器等)是否漏气，同时测量病人回路的顺应性。此外SST还检查呼气过滤器的阻力。执行SST前先将呼吸机撤离病人!以免对病人造成伤害。SST自检过程中假设系统检测到ALERT(警告)，那么提示呼吸机或相关元件有故障，除非十分肯定该问题不会对病人、操作者或环境造成伤害，否那么在用于病人前必须对此进行维修(不影响呼吸机的启动)。,第三页，共七十三页。,建议在以下情形时执行SST：呼吸机每使用15天；更换病人时；改变病人回路时，如改变湿化器类型、增加或撤去管道中集水杯、改用另一类型的病人回路等。,第四页，共七十三页。,快速自检(SST)前管路的连接方法：吸气端与呼气端各接一根管道直接与Y形管相连。,第五页，共七十三页。,开机后，选择按“SST，5秒钟内按呼吸机左侧的“TEST键，即可启动SST。,第六页，共七十三页。,调整设置(选择后按ACCEPT确认)：Patient Circuit Type：病人回路类型(成人、儿童、新生儿)。Humidification Type：湿化类型(此图选Heated exp tube即呼气管道带加热)Humidifier Volume：湿化器容量(此图选480ml，湿化器内要装满水),第七页，共七十三页。,连接回路和吸气过滤器，不用湿化器，确认按ACCEPT键。,快速自检流量传感器测试,第八页，共七十三页。,用手掌堵塞Y形管(注意保持堵塞，直到屏幕提示松开),快速自检流量传感器测试,第九页，共七十三页。,测试中,快速自检流量传感器测试,第十页，共七十三页。,如果湿化器可用，那么连接湿化器，按ACCEPT键。,快速自检流量传感器测试,第十一页，共七十三页。,。,回路泄漏测试,屏幕显示第1、2步测试通过,回路压力测试,当出现 ALERT(警告)状态时，如果强行跳过，不影响呼吸机的运行，但是会导致顺应性补偿错误、潮气量输送不准、病人呼吸误触发等问题。若漏气量过大系统将显示FAILURE(失败)，测试失败，呼吸机将不能运行。,第十二页，共七十三页。,断开“从病人端(即呼气端)的连接，再按ACCEPT键。,呼出过滤器测试,第十三页，共七十三页。,重新将管道连接到“从病人端(即呼气端)，再按ACCEPT键。,呼出过滤器测试,出现 ALERT(警告)状态时如强行跳过，会导致病人气道压力测量不准。,第十四页，共七十三页。,不阻塞Y形管，此时应松开阻塞Y形管的手掌，然后按ACCEPT确认。,回路阻力测试,出现 ALERT(警告)状态时如强行跳过，会导致病人气道压力测量不准。,第十五页，共七十三页。,再次阻塞Y形管，然后按ACCEPT确认。,顺应性校准,出现 ALERT(警告)状态时如强行跳过，会导致顺应性补偿或潮气量输送不准。,第十六页，共七十三页。,湿化器内是否有水？此时有水按ACCEPT，如果没有按CLEAR键即可。,顺应性校准,第十七页，共七十三页。,不阻塞Y形管，然后按ACCEPT确认。,屏幕提示“警告，此时按确认键，不影响呼吸机的使用。,顺应性校准,第十八页，共七十三页。,按NEXT,顺应性校准,第十九页，共七十三页。,屏幕提示SST完成，如果允许呼吸机提示的“警告ALERT按OVERRIDE(跳过)完成SST。,第二十页，共七十三页。,开机后显示SST的时间及结果,第二十一页，共七十三页。,全面自检(EST),EST在操作者参与下对各个子系统的功能完整性进行检查，需使用标准测试回路。EST全面检查气路(包括空压机)、储存器、平安系统、面板显示和控制器、数字和模拟电路、电源、模拟输出电路、传感器以及其它一些选购件。主要供专业维修人员进行周期性维护工作时使用。当呼吸机出现不工作状态，同时平安阀开放指示灯亮时必须进行EST才能恢复正常工作。,第二十二页，共七十三页。,全面自检(EST)前管路的连接方法：将EST专用金标准管道将吸气端(to patient)与呼气端(from patient)直接相连。,第二十三页，共七十三页。,开机后不工作指示灯及平安阀开放红灯亮时立即按呼吸机左侧的“TEST键，即可显示效劳模式(SERVICE MODE)-EST界面,按EST键，启动EST,第二十四页，共七十三页。,选择“ALL TESTS(所有测试)，按“ACCEPT确认,第二十五页，共七十三页。,按屏幕提示操作：确认空气和氧气连接好，按ACCEPT,第二十六页，共七十三页。,移去吸气阀并连接标准EST测试管道(按ACCEPT即可),第二十七页，共七十三页。,回路压力测试中,第二十八页，共七十三页。,流量传感器测试中,第二十九页，共七十三页。,气体供给/平安阀测试,阻塞吸气端，然后按ACCEPT,第三十页，共七十三页。,断开氧气后按ACCEPT确认,气体供给/平安阀测试,第三十一页，共七十三页。,断开空气后按ACCEPT确认,气体供给/平安阀测试,第三十二页，共七十三页。,连接氧气后按ACCEPT,气体供给/平安阀测试,第三十三页，共七十三页。,连接空气后按ACCEPT,气体供给/平安阀测试,第三十四页，共七十三页。,不堵塞吸气端口，重新连接标准测试管道，再按ACCEPT键。,气体供给/平安阀测试,第三十五页，共七十三页。,气体供给/平安阀测试通过,SM 泄漏测试中,第三十六页，共七十三页。,GUI键盘测试,按ACCEPT,注：PB840呼吸机分为GUI(用户图形界面-呼吸机半局部的显示屏)和BD(呼吸机输送系统-呼吸机的下半局部)，各由一个CPU控制。,第三十七页，共七十三页。,按CLEAR键,GUI键盘测试,第三十八页，共七十三页。,按EXP PAUSE键,GUI键盘测试,第三十九页，共七十三页。,按MAN INSP键,GUI键盘测试,第四十页，共七十三页。,按increase O2/CAL键,GUI键盘测试,第四十一页，共七十三页。,按？键,GUI键盘测试,第四十二页，共七十三页。,按RESET键,GUI键盘测试,第四十三页，共七十三页。,按静音键,GUI键盘测试,第四十四页，共七十三页。,按音量调节键,GUI键盘测试,第四十五页，共七十三页。,按锁屏键,GUI键盘测试,第四十六页，共七十三页。,逆时针旋转旋钮,GUI旋钮测试,第四十七页，共七十三页。,顺时针旋转旋钮,GUI旋钮测试,第四十八页，共七十三页。,GUI指示灯测试,确认高级别报警灯亮,第四十九页，共七十三页。,确认中级报警灯亮,GUI指示灯测试,第五十页，共七十三页。,确认低级别报警灯亮,GUI指示灯测试,第五十一页，共七十三页。,依次确认各指示灯亮，按“ACCEPT键,GUI指示灯测试,第五十二页，共七十三页。,BD指示灯测试,确认不工作指示灯及平安阀开放指示灯亮,确认不工作指示灯及平安阀开放指示灯亮,注：BD指呼吸机输送系统。GUI和BD都有不工作指示灯及平安阀开放指示灯,第五十三页，共七十三页。,确认GUI及BD的两个平安阀开放指示灯都亮,BD(呼吸机输送系统)指示灯测试,第五十四页，共七十三页。,GUI声音测试,报警音响那么按ACCEPT键,第五十五页，共七十三页。,测试护士呼叫测试那么按ACCEPT键,GUI护士呼叫测试,第五十六页，共七十三页。,护士呼叫关闭？按ACCEPT键,GUI护士呼叫测试,第五十七页，共七十三页。,报警音响？确认按ACCEPT键,BD声音测试,第五十八页，共七十三页。,比例电磁阀回路测试,第五十九页，共七十三页。,平安系统测试,第六十页，共七十三页。,呼出阀回路测试,第六十一页，共七十三页。,呼出阀密封测试,第六十二页，共七十三页。,呼出阀测试,第六十三页，共七十三页。,呼出阀速率传感器测试,第六十四页，共七十三页。,呼气加热器测试,第六十五页，共七十三页。,压缩机及压缩机泄漏测试(未安装)，无需按ACCEPT键。,第六十六页，共七十三页。,GUI串行端口测试,GUI触摸测试,模拟数据显示,第六十七页，共七十三页。,电池测试,拔出交流电源插头后按ACCEPT键,第六十八页，共七十三页。,连接交流电源后按ACCEPT键,因拆卸电池较麻烦，且不影响呼吸机的使用，一般不拆卸，直接跳过。此时屏幕提示：电池未拆卸(警告),第六十九页，共七十三页。,按“NEXT键，进行下一步,第七十页，共七十三页。,最后一步-电池测试通过后，屏幕上方显示：EST STATUS：Passed,第七十一页，共七十三页。,本卷须知,所有测试的结果有三个级别：PASSED、ALERT、FAILED，前两个级别不影响呼吸机的运行，但可能造成测量值或潮气量输送不准。如有任一项测试出现“FAILED，呼吸机将不会工作。,第七十二页，共七十三页。,内容总结,PB840呼吸机自检方法。快速自检(SST)前管路的连接方法：吸气端与呼气端各接一根管道直接与Y形管相连。Humidification Type：湿化类型(此图选Heated exp tube即呼气管道带加热)。用手掌堵塞Y形管(注意保持堵塞，直到屏幕提示松开)。断开“从病人端(即呼气端)的连接，再按ACCEPT键。重新将管道连接到“从病人端(即呼气端)，再按ACCEPT键,第七十三页，共七十三页。,
