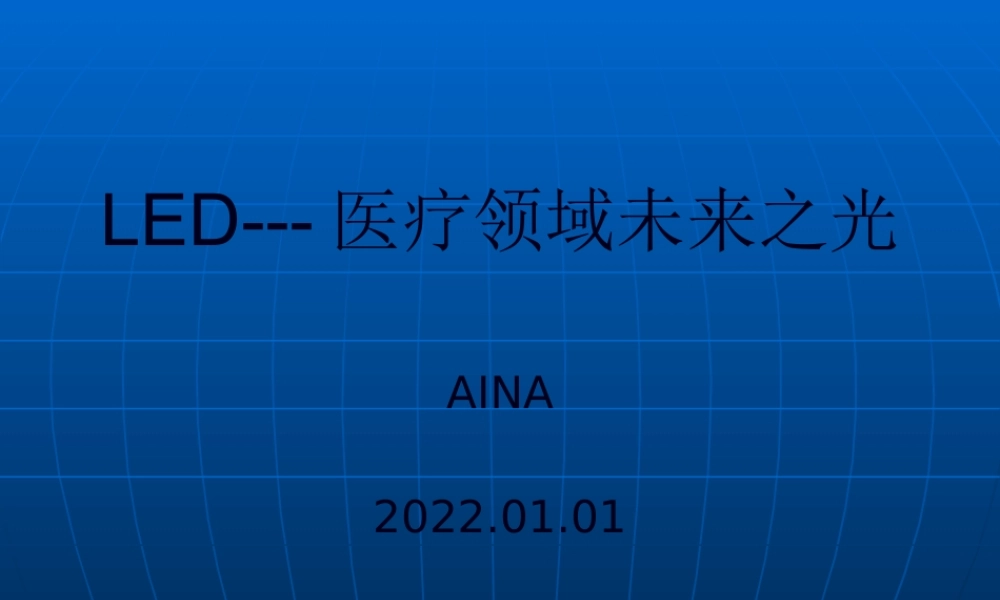

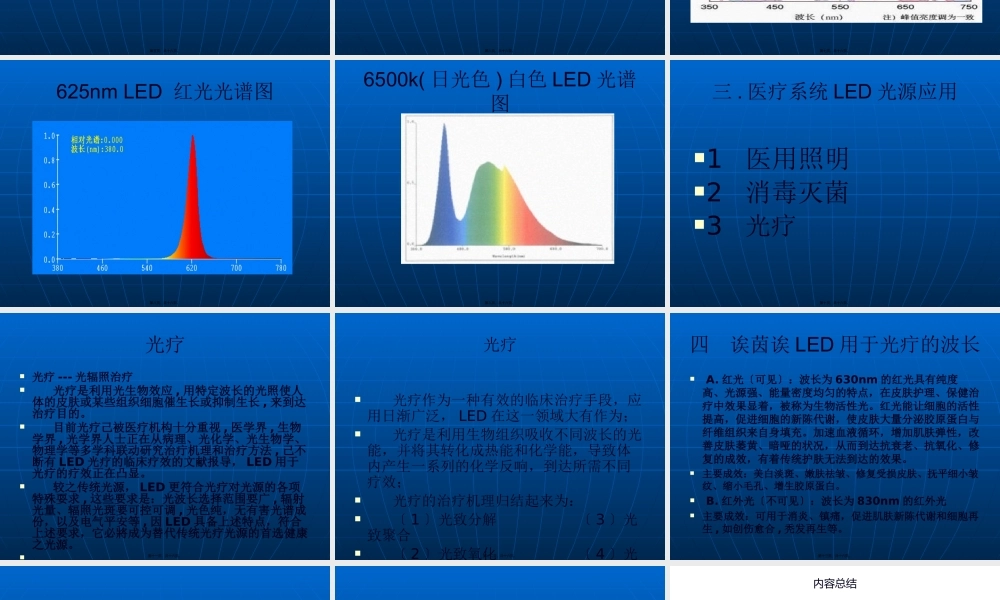

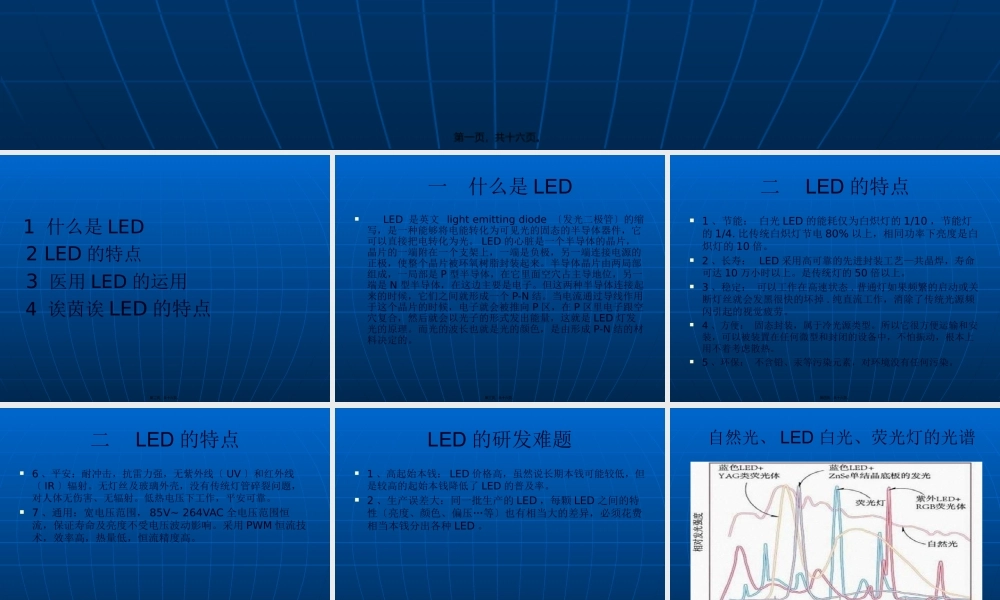

LED-医疗领域未来之光,AINA2022.01.01,第一页，共十六页。,1 什么是LED 2 LED的特点 3 医用LED的运用 4 诶茵诶LED的特点,第二页，共十六页。,一 什么是LED,LED 是英文 light emitting diode 发光二极管的缩写，是一种能够将电能转化为可见光的固态的半导体器件，它可以直接把电转化为光。LED的心脏是一个半导体的晶片，晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个晶片被环氧树脂封装起来。半导体晶片由两局部组成，一局部是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子。但这两种半导体连接起来的时候，它们之间就形成一个P-N结。当电流通过导线作用于这个晶片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量，这就是LED灯发光的原理。而光的波长也就是光的颜色，是由形成P-N结的材料决定的。,第三页，共十六页。,二 LED的特点,1、节能：白光LED的能耗仅为白炽灯的1/10，节能灯的1/4.比传统白炽灯节电80%以上，相同功率下亮度是白炽灯的10倍。2、长寿：LED采用高可靠的先进封装工艺共晶焊，寿命可达10万小时以上。是传统灯的50倍以上。3、稳定：可以工作在高速状态.普通灯如果频繁的启动或关断灯丝就会发黑很快的坏掉.纯直流工作，消除了传统光源频闪引起的视觉疲劳。4、方便：固态封装，属于冷光源类型。所以它很方便运输和安装，可以被装置在任何微型和封闭的设备中，不怕振动，根本上用不着考虑散热。5、环保：不含铅、汞等污染元素，对环境没有任何污染。,第四页，共十六页。,二 LED的特点,6、平安：耐冲击，抗雷力强，无紫外线UV和红外线IR辐射。无灯丝及玻璃外壳，没有传统灯管碎裂问题，对人体无伤害、无辐射。低热电压下工作，平安可靠。7、通用：宽电压范围，85V 264VAC全电压范围恒流，保证寿命及亮度不受电压波动影响。采用PWM恒流技术，效率高，热量低，恒流精度高。,第五页，共十六页。,LED的研发难题,1、高起始本钱：LED价格高，虽然说长期本钱可能较低，但是较高的起始本钱降低了LED的普及率。2、生产误差大：同一批生产的LED，每颗LED之间的特性亮度、颜色、偏压等也有相当大的差异，必须花费相当本钱分出各种LED。,第六页，共十六页。,自然光、LED白光、荧光灯的光谱,第七页，共十六页。,625nm LED 红光光谱图,第八页，共十六页。,6500k(日光色)白色LED光谱图,第九页，共十六页。,三.医疗系统LED光源应用,1 医用照明2 消毒灭菌3 光疗,第十页，共十六页。,光疗,光疗-光辐照治疗 光疗是利用光生物效应,用特定波长的光照使人体的皮肤或某些组织细胞催生长或抑制生长,来到达治疗目的。目前光疗己被医疗机构十分重视,医学界,生物学界,光学界人士正在从病理、光化学、光生物学、物理学等多学科联动研究治疔机理和治疗方法,己不断有LED光疗的临床疗效的文献报导，LED用于光疗的疗效正在凸显。较之传统光源，LED更符合光疗对光源的各项特殊耍求,这些要求是：光波长选择范围要广,辐射光量、辐照光斑要可控可调,光色纯，无有害光谱成份，以及电气平安等,因LED具备上述特点，符合上述要求，它必將成为替代传统光疗光源的首选健康之光源。,第十一页，共十六页。,光疗,光疗作为一种有效的临床治疗手段，应用日渐广泛，LED在这一领域大有作为；光疗是利用生物组织吸收不同波长的光能，并将其转化成热能和化学能，导致体内产生一系列的化学反响，到达所需不同疗效；光疗的治疗机理归结起来为：1光致分解 3光致聚合 2光致氧化 4光致敏化,第十二页，共十六页。,四 诶茵诶LED用于光疔的波长,A.红光可见：波长为630nm的红光具有纯度高、光源强、能量密度均匀的特点，在皮肤护理、保健治疗中效果显着，被称为生物活性光。红光能让细胞的活性提高，促进细胞的新陈代谢，使皮肤大量分泌胶原蛋白与纤维组织来自身填充。加速血液循环，增加肌肤弹性，改善皮肤萎黄、暗哑的状况，从而到达抗衰老、抗氧化、修复的成效，有着传统护肤无法到达的效果。主要成效：美白淡斑、嫩肤祛皱、修复受损皮肤、抚平细小皱纹、缩小毛孔、增生胶原蛋白。B.红外光不可见：波长为830nm的红外光主要成效：可用于消炎、镇痛，促进肌肤新陈代谢和细胞再生,如创伤愈合,秃发再生等。,第十三页，共十六页。,近年来,国际照明巨子GE通用、OSRAM欧司朗、PHILIP飞利浦及日本丰田、东芝、韩国三星等正在花巨资进行用LED作光源的医疗照明和光疗产品研发,以用LED作光源的用于加快手术创伤修复愈合的医用红光治疗仪为例，LED波长630nm(与He-Ne632.8nm类似,输出光功率2w,距光源0.1m处的光斑直径120mm美国GE的售价20万RMB，德国西门子的售价60万RMB 可见在医疗领域家用LED光源设备运用需求十分迫切,也是降低患者医疗负担的有效途径之一。,第十四页，共十六页。,不妥之处,敬请教正！谢谢大家！,第十五页，共十六页。,内容总结,LED-医疗领域未来之光。而光的波长也就是光的颜色，是由形成P-N结的材料决定的。3、稳定：可以工作在高速状态.普通灯如果频繁的启动或关断灯丝就会发黑很快的坏掉.纯直流工作，消除了传统光源频闪引起的视觉疲劳。红光能让细胞的活性提高，促进细胞的新陈代谢，使皮肤大量分泌胶原蛋白与纤维组织来自身填充。可见在医疗领域家用LED光源设备运用需求十分迫切,也是降低患者医疗负担的有效途径之一。谢谢大家,第十六页，共十六页。,
