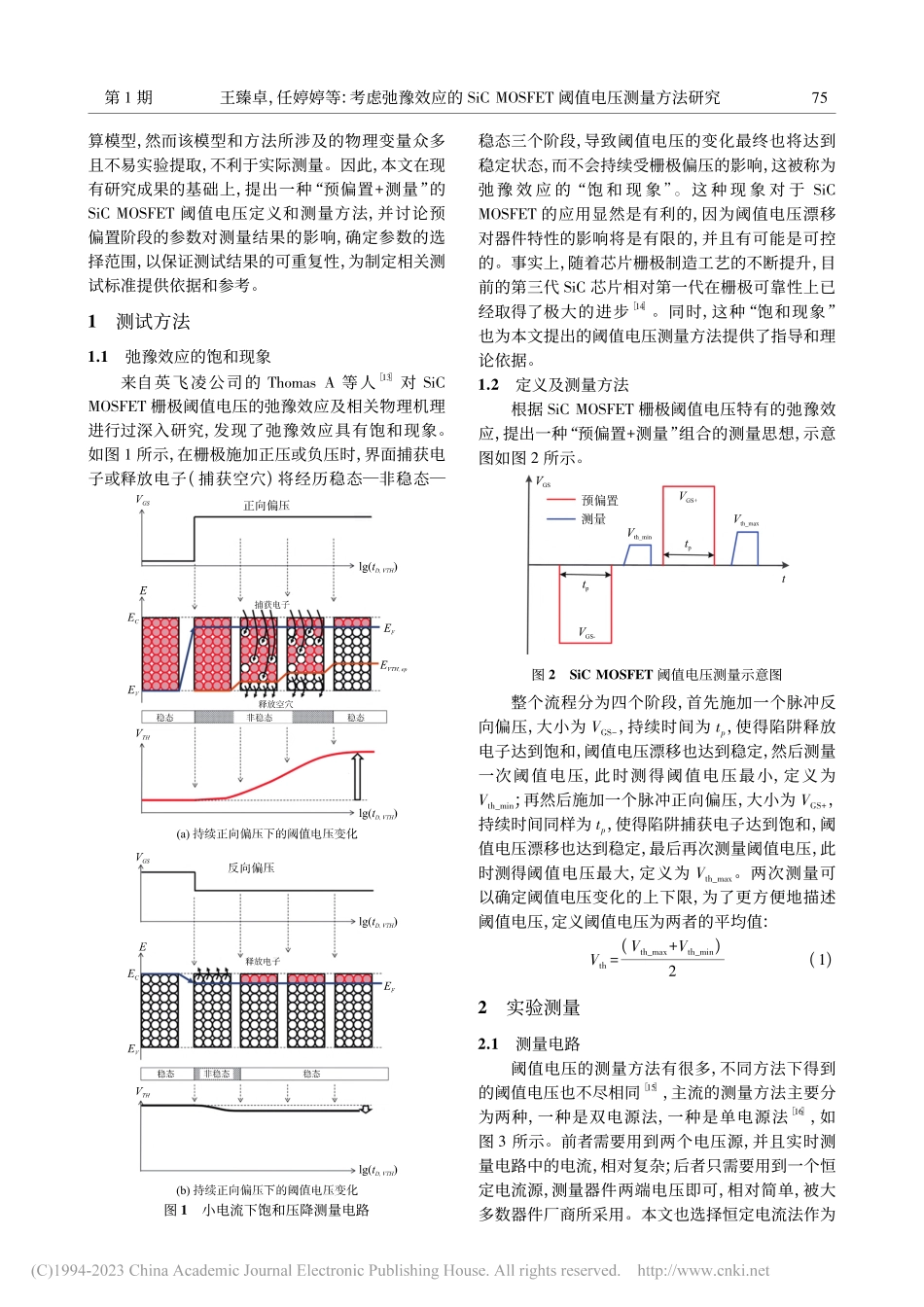

第 46 卷 第 1 期2023 年 2 月电 子 器 件Chinese Journal of Electron DevicesVol.46No.1Feb 2023项目来源:河南省科技攻关项目(212102310086)收稿日期:20210914修改日期:20220121Threshold Voltage Measurement Method of SiC MOSFETConsidering the Hysteresis Effect*WANG Zhenzhuo1*，EN Tingting2(1Teaching Affairs Office，Henan Polytechnic Institute，Nanyang He nan 473000，China;2School of Electric Power and Architecture，Shanxi University，Taiyuan Shanxi 030000，China)Abstract:The traps in the gate oxide layer of silicon carbide(SiC)MOSFET create the corresponding unique threshold voltage hysteresiseffect，making the definition and measurement of the threshold voltage of SiC MOSFET a difficult task Based on the saturation phenom-enon of the hysteresis effect，a“pre-bias+measurement”combined measurement method is proposed It is necessary to measure thethreshold voltage twice to determine the upper and lower limits of the threshold voltage drift，and the average value is defined as thethreshold voltage An experimental measurement circuit is designed to perform the experimental measurements on a certain type of SiCMOSFET device under different pre-bias conditions to analyze the influence of pre-bias voltage and pulse duration on the measurementresults The experimental results show that a reasonable choice of the pre-bias conditions can ensure that the hysteresis effect is saturat-ed，and reproducible threshold voltage measurement results can be obtainedKey words:SiC MOSFET;threshold voltage measurement;hysteresis effect;pre-bias conditionsEEACC:2570;7310Bdoi:103969/jissn10059490202301013考虑弛豫效应的 SiC MOSFET 阈值电压测量方法研究*王臻卓1*，任婷婷2(1河南工业职业技术学院教务处，河南 南阳 473000;2山西大学电力与建筑学院，山西 太原 030000)摘要:碳化硅(SiC)MOSFET 栅极氧化层中的陷阱造就了其独特的阈值电压弛豫效应的特性，使得 SiC MOSFET 的阈值电压定义和测量成为一个棘手的问题。首先基于弛豫效应的饱和现象，提出了“预偏置+测量”组合的测量方法，一共需要测量两次阈值电压，以确定阈值电压漂移的上下限，并以其平均值定义为阈值电压。然后设计实验测量电路，对某型号 SiC MOSFET器件在不同预偏置条件下进行实验测量，分析预偏置电压和脉冲持续时间对测量结果的影响，结果表明合理选择预偏置阶段的实验条件可以确保弛豫效应达到饱和，并可得到重复性的阈值电压测量结果。关键词:SiC MOSFET;阈值电压测量;弛豫效应;预偏置条件中图分类号:TM464文献标识码:A文章编号:10059490(2023)01007405与硅(Si)相比，碳化硅(SiC)具有更高的禁带宽度、临界场强和热导率等优异的材料特性13，因此，基于 SiC 的金属氧化物半导体场效应管(Metal-Oxide-Semiconductor Field Effect Transistors，MOSFET)更加适合高压、高频和高温等应用场景，正广泛应用于新能源汽车、太阳能、风能变换器、无线电能传输等领域46。尽管 SiC MOSFET 具有这些众所周知的优点，但是其栅极可靠性一直受到质疑。在栅极氧化工艺中，碳化硅和氧化硅的界面处会存在大量晶格缺陷，这种陷阱能够捕获沟道区中的载流子，造成阈值电压发生偏移7。不同于 Si 器件的阈值电压偏移，这种偏移不是由于老化造成的，是可以恢复的，也被称之为弛豫效应8。例如，当栅极施加正压时，陷阱捕获电子进而造成阈值电压发生正偏移;而当栅极施加负压时，陷阱捕获空穴进而造成阈值电压发生负偏移。这种弛豫效应给 SiC MOSFET 器件的阈值电压测量带来难题，而阈值电压是描述器件电气特性最基础最重要的指标之一。目前相关测试标准都是针对 Si 器件制定的，即使是 2018 年颁布的电动汽车用功率器件测试标准AQG324，没有对 SiC MOSFET 的阈值电压测量作特别说明9。学术研究方面，大多集中在阈值电压漂移的形成机理和影响因素方面1011，虽然为测量方法奠定了理论基础和提供指导，但是并没有对测量方法作进一步阐述或所提方法不适用于一般性测量。例如文献 12基于 SiC/SiO2界面的高密度陷阱对短沟道效应的影响，提出了一个阈值电压的计第 1 期王臻卓，任婷婷等:考虑弛豫效应的 SiC MOSFET 阈值电压测量方法研究算模型，然而该模型和方法所涉及的物理变量众多且不易实验提取，不利于实际测量。因此，本文在现有研究成果的基础上，提出一种“预偏置+测量”的SiC MOSFET 阈值电压定义和测量方法，并讨论预偏置阶段的参数对测量结果的影响，确定参数的选择范围，以保证测试结果的可重复性，为制定相关测试标准提供依据和参考。图 1小电流下饱和压降测量电路1测试方法11弛豫效应的饱和现象来自英飞凌公司的 Thomas A 等人13 对 SiCMOSFET 栅极阈值电压的弛豫效应及相关物理机理进行过深入研究，发现了弛豫效应具有饱和现象。如图 1 所示，在栅极施加正压或负压时，界面捕获电子或释放电子(捕获空穴)将经历稳态非稳态稳态三个阶段，导致阈值电压的变化最终也将达到稳定状态，而不会持续受栅极偏压的影响，这被称为弛豫 效 应 的“饱 和 现 象”。这 种 现 象 对 于 SiCMOSFET 的应用显然是有利的，因为阈值电压漂移对器件特性的影响将是有限的，并且有可能是可控的。事实上，随着芯片栅极制造工艺的不断提升，目前的第三代 SiC 芯片相对第一代在栅极可靠性上已经取得了极大的进步14。同时，这种“饱和现象”也为本文提出的阈值电压测量方法提供了指导和理论依据。12定义及测量方法根据 SiC MOSFET 栅极阈值电压特有的弛豫效应，提出一种“预偏置+测量”组合的测量思想，示意图如图 2 所示。图 2SiC MOSFET 阈值电压测量示意图整个流程分为四个阶段，首先施加一个脉冲反向偏压，大小为 VGS，持续时间为 tp，使得陷阱释放电子达到饱和，阈值电压漂移也达到稳定，然后测量一次阈值电压，此时测得阈值电压最小，定义为Vth_min;再然后施加一个脉冲正向偏压，大小为 VGS+，持续时间同样为 tp，使得陷阱捕获电子达到饱和，阈值电压漂移也达到稳定，最后再次测量阈值电压，此时测得阈值电压最大，定义为 Vth_max。两次测量可以确定阈值电压变化的上下限，为了更方便地描述阈值电压，定义阈值电压为两者的平均值:Vth=(Vth_max+Vth_min)2(1)2实验测量21测量电路阈值电压的测量方法有很多，不同方法下得到的阈值电压也不尽相同15，主流的测量方法主要分为两种，一种是双电源法，一种是单电源法16，如图 3 所示。前者需要用到两个电压源，并且实时测量电路中的电流，相对复杂;后者只需要用到一个恒定电流源，测量器件两端电压即可，相对简单，被大多数器件厂商所采用。本文也选择恒定电流法作为57电子器件第 46 卷阈值电压测量方法。图 3常用两种阈值电压测量方法根据图 2 所示的测量示意图，设计的 SiC MOS-FET 阈值电压测量电路如图 4 所示，包括偏压加载单元和阈值电压测量单元。开关 S1用于控制正向偏压和反向偏压的选择，S2用于对待测器件的栅极和漏极短接以便进行阈值电压测量，S3用于控制电压偏置和阈值电压测量，不同开关在切换过程中均有 100 s 的间隔时间防止逻辑判断冲突。具体流程为:反向脉冲电压偏置:首先 S3使得器件源漏极短接，间隔 100 s 后 S1接反向电压源，持续脉冲时间为 tp;第一次阈值电压测量:首先 S1断开，间隔100 s 后 S2使得器件栅极和漏极短接，再次间隔100 s 后 S3接阈值电压测量单元，记录测得电压值即为最小阈值电压;正向脉冲电压偏置:首先通过调节 S3使得器件源漏极短接，间隔100 s 后 S2断开，再间隔100 s后 S1接正向电压源，持续脉冲时间为 tp;第二次阈值电压测量:首先 S1断开，间隔100 s 后 S2使得器件栅极和漏极短接，再次间隔100 s 后 S3接阈值电压测量单元，记录测得电压值即为最大阈值电压。图 4SiC MOSFET 阈值电压测量电路22偏置电压和脉冲时间的选择本文所提方法的核心思想是通过预偏置过程使得待测器件阈值电压漂移达到饱和状态，进而分别测量最小和最大阈值电压。因此，合理选择偏置电压和脉冲时间非常重要。本文以 CEE 公司生产的型号为 C3M0120090D 的器件作为研究对象，实验分析偏置电压和脉冲时间的选择对测得结果的影响，以此指导预偏置阶段实验条件的选择。通过控制变量法，首先研究偏置电压大小的选择对测得结果的影响，此时脉冲时间为 10 ms。为了所提方法的简单性和操作性，正向偏压和反向偏压的大小和持续时间相同，电压变化范围从 5 V 到15 V，实验结果如表 1 所示，更直观的阈值电压随偏压大小变化趋势如图 5 所示。可以看出，当反向偏压从5 V 向10 V 变化时，测得阈值电压一直在下降，说明界面陷阱释放电子并未达到稳定状态，而当反向偏压小于11 V 时，测得阈值电压开始趋于稳定，此时阈值电压漂移达到饱和状态。同理可看出正向偏压高于 13 V 时阈值电压漂移才逐渐达到饱和状态。另外，正向漂移量显然比反向漂移量大，说明 SiC MOSFET 栅极氧化层的界面缺陷将更容易捕获更多的电子，造成阈值电压发生正向漂移，这与图 1 中反映出的结果一致。表 1不同偏置电压下的实验结果单位:V反向偏压最小阈值电压正向偏压最大阈值电压阈值电压1518115352266514181143522665131821335026612182123432625111831133525910189103262575919493162550820183052530720672932495621562842495523052632465图 5阈值电压漂移与偏置电压的关系然后研究脉
