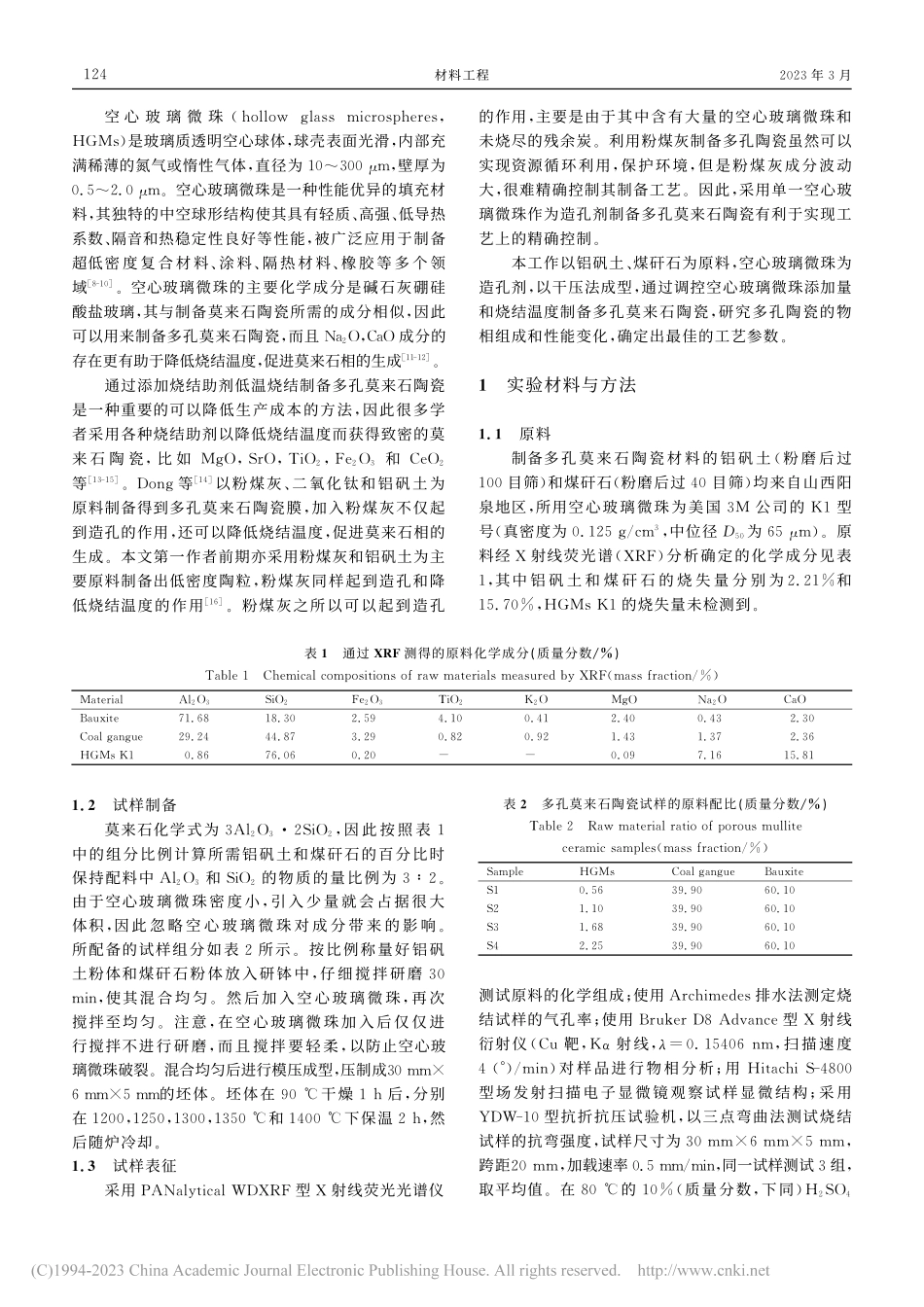

第５１卷２０２３年３月第３期第１２３－１３０页材料工程ＪｏｕｒｎａｌｏｆＭａｔｅｒｉａｌｓＥｎｇｉｎｅｅｒｉｎｇＶｏｌ．５１Ｍａｒ．２０２３Ｎｏ．３ｐｐ．１２３－１３０空心玻璃微珠造孔制备多孔莫来石陶瓷及其性能Ｐｏｒｏｕｓｍｕｌｌｉｔｅｃｅｒａｍｉｃｓｐｒｅｐａｒｅｄｂｙｈｏｌｌｏｗｇｌａｓｓｍｉｃｒｏｓｐｈｅｒｅｓａｎｄｉｔｓｐｒｏｐｅｒｔｉｅｓ邹欣伟１＊，张风頔１，姜凯１，郝建英１，付勇２（１太原科技大学材料科学与工程学院，太原０３００２４；２张家港瑞泰耐火材料有限公司，江苏张家港２１５６２８）ＺＯＵＸｉｎｗｅｉ１＊，ＺＨＡＮＧＦｅｎｇｄｉ１，ＪＩＡＮＧＫａｉ１，ＨＡＯＪｉａｎｙｉｎｇ１，ＦＵＹｏｎｇ２（１ＳｃｈｏｏｌｏｆＭａｔｅｒｉａｌｓＳｃｉｅｎｃｅａｎｄＥｎｇｉｎｅｅｒｉｎｇ，ＴａｉｙｕａｎＵｎｉｖｅｒｓｉｔｙｏｆＳｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙ，Ｔａｉｙｕａｎ０３００２４，Ｃｈｉｎａ；２ＺｈａｎｇｊｉａｇａｎｇＲｕｉｔａｉＲｅｆｒａｃｔｏｒｙＣｏ．，Ｌｔｄ．，Ｚｈａｎｇｊｉａｇａｎｇ２１５６２８，Ｊｉａｎｇｓｕ，Ｃｈｉｎａ）摘要：以煤矸石和铝矾土为原料，空心玻璃微珠为造孔剂，采用压制成型烧结制备多孔莫来石陶瓷。研究空心玻璃微珠添加量和烧结温度对物相组成、显微结构、抗弯强度和耐酸碱腐蚀性能的影响。结果表明：提高空心玻璃微珠添加量可以增大多孔陶瓷气孔率；空心玻璃微珠的添加可以促进莫来石相的形成，降低烧结温度。在一定温度范围内提高烧结温度可以增大气孔率，但烧结温度超过１３５０℃后气孔率开始下降。保持Ａｌ２Ｏ３∶ＳｉＯ２摩尔比为３∶２，调整空心玻璃微珠添加量至１．６８％（质量分数），在１３５０℃保温２ｈ烧结条件下可获得气孔率为３３．２３％、抗弯强度为５６．４１ＭＰａ的多孔莫来石陶瓷，其耐酸碱腐蚀性能良好。关键词：空心玻璃微珠；莫来石；多孔陶瓷；耐腐蚀性ｄｏｉ：１０．１１８６８／ｊ．ｉｓｓｎ．１００１－４３８１．２０２２．０００１７３中图分类号：ＴＱ１７４．４文献标识码：Ａ文章编号：１００１－４３８１（２０２３）０３－０１２３－０８Ａｂｓｔｒａｃｔ：Ｐｏｒｏｕｓｍｕｌｌｉｔｅｃｅｒａｍｉｃｓｗｅｒｅｐｒｅｐａｒｅｄｂｙｐｒｅｓｓｉｎｇｍｏｌｄｉｎｇａｎｄｓｉｎｔｅｒｉｎｇｍｅｔｈｏｄ，ｕｓｉｎｇｃｏａｌｇａｎｇｕｅａｎｄｂａｕｘｉｔｅａｓｒａｗｍａｔｅ...
