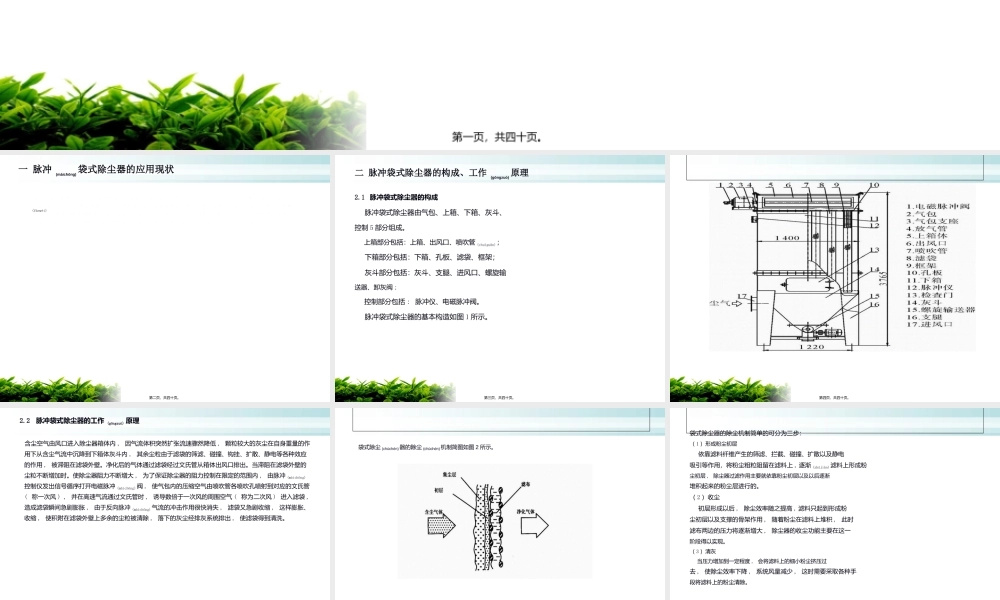

,脉冲袋式除尘器维修(wixi)、保养、管理,第一页，共四十页。,一 脉冲(michng)袋式除尘器的应用现状,脉冲袋式除尘器是国内广泛使用的高效净化设备,具有气体处理能力,净化效果好,工作可靠,结构简单,维修量小等特点。近年来,随着我国化纤工业的发展,为脉冲袋式除尘器提供了新型耐用的滤料、扩大了它的使用范围(fnwi)。它特别适用于捕集细小而干燥的非纤维性粉尘。是工业区生产中消除污染,保护环境,改善劳动条件,回收有用物料的一种不可缺少的设施。粮食加工行业常用的脉冲袋式除尘器有高压（0.5-0.7 MPa）和低压（0.05 MPa）,第二页，共四十页。,二 脉冲袋式除尘器的构成、工作(gngzu)原理,2.1 脉冲袋式除尘器的构成 脉冲袋式除尘器由气包、上箱、下箱、灰斗、控制5部分组成。上箱部分包括：上箱、出风口、喷吹管(chugun)；下箱部分包括：下箱、孔板、滤袋、框架；灰斗部分包括：灰斗、支腿、进风口、螺旋输送器、卸灰阀;控制部分包括:脉冲仪、电磁脉冲阀。脉冲袋式除尘器的基本构造如图1所示。,第三页，共四十页。,图1 脉冲(michng)袋式除尘器基本构造图,第四页，共四十页。,2.2 脉冲袋式除尘器的工作(gngzu)原理,含尘空气由风口进入除尘器箱体内,因气流体积突然扩张流速骤然降低,颗粒较大的灰尘在自身重量的作用下从含尘气流中沉降到下箱体灰斗内,其余尘粒由于滤袋的筛滤、碰撞、钩挂、扩散、静电等各种效应的作用,被滞阻在滤袋外壁。净化后的气体通过滤袋经过文氏管从箱体出风口排出。当滞阻在滤袋外壁的尘粒不断增加时。使除尘器阻力不断增大,为了保证除尘器的阻力控制在限定的范围内,由脉冲(michng)控制仪发出信号循序打开电磁脉冲(michng)阀,使气包内的压缩空气由喷吹管各喷吹孔喷射到对应的文氏管(称一次风),并在高速气流通过文氏管时,诱导数倍于一次风的周围空气(称为二次风)进入滤袋,造成滤袋瞬间急剧膨胀,由于反向脉冲(michng)气流的冲击作用很快消失,滤袋又急剧收缩,这样膨胀、收缩,使积附在滤袋外壁上多余的尘粒被清除,落下的灰尘经排灰系统排出,使滤袋得到清洗。,第五页，共四十页。,袋式除尘(chchn)器的除尘(chchn)机制简图如图2所示。图2 袋式除尘器除尘机制简图,第六页，共四十页。,袋式除尘器的除尘机制简单的可分为三步：（1）形成粉尘初层 依靠滤料纤维产生的筛滤、拦截、碰撞、扩散以及静电吸引等作用，将粉尘粗粒阻留在滤料上,逐渐(zhjin)滤料上形成粉尘初层,除尘器过滤作用主要就依靠粉尘初层以及以后逐渐堆积起来的粉尘层进行的。（2）收尘 初层形成以后,除尘效率随之提高,滤料只起到形成粉尘初层以及支撑的骨架作用,随着粉尘在滤料上堆积,此时滤布两边的压力将逐渐增大,除尘器的收尘功能主要在这一阶段得以实现。（3）清灰 当压力增加到一定程度,会将滤料上的细小粉尘挤压过去,使除尘效率下降,系统风量减少,这时需要采取各种手段将滤料上的粉尘清除。,第七页，共四十页。,2.3 脉冲(michng)袋式除尘器的清灰机理,脉冲(michng)袋式除尘器的核心部件为脉冲(michng)阀。其结构如图3所示。图3 脉冲阀结构图,第八页，共四十页。,2.3 脉冲(michng)袋式除尘器的清灰机理,高压来流进入气包,同时也通过节流孔进入背压室,背压室和气包内的压力相等,控制阀排气口关闭;当控制仪发出信号时,控制阀排气口打开背压室泄压,膜片两面的压差使膜片移动打开喷吹管入口,压缩空气从气包通过喷吹管小孔喷入滤袋,滤袋由于反向气流的冲击迅速膨胀,同时压缩空气从喷吹管高速喷射诱导出57 倍的二次气流,滤袋在喷射气流的冲击振动及二次气流的膨胀下使表面(biomin)上的积灰迅速清除下来。脉冲清灰过程如图4所示。调整脉冲控制仪的脉冲周期和脉冲时间,即可使除尘器阻力保持在限定范围内。,第九页，共四十页。,2.3 脉冲(michng)袋式除尘器的清灰机理,图4 清灰过程(guchng)示意图,第十页，共四十页。,三 脉冲袋式除尘器的运行(ynxng)规程,脉冲袋式除尘器的运转可分为试运转与日常运转。首先，进行试运转时，必须对系统的单一部件进行检查，然后作适应性运转，并要作部分性能试验。在日常运转中，仍应进行必要的检查，特别是对脉冲式滤袋除尘器的性能的检查。要注意主机(zhj)设备负荷的变化会对除尘器性能产生的影响。在机器开动之后，应密切注意脉冲式滤袋除尘器的工作状况，做好有关记录。,第十一页，共四十页。,三 脉冲袋式除尘器的运行(ynxng)规程,3.1 试运转 在新的脉冲袋式除尘器试运行时，应特别注意检查(jinch)下列各点：（1）风机的旋转方向、转速、轴承振动和温度；（2）管道的状况，系统的配套设备（如冷却装置，喷粉机构等）、除尘器本体是否漏气以及供水系统和供气系统等；（3）处理风量和各测试点压力与温度是否与设计相等；（4）测试仪表的指示及记录是否正确；（5）滤袋的安装情况，在使用后是否有掉袋、松口、磨损等情况的发生，投运后可目测出口的排放情况来判断；（6）要注意袋室结露情况是否存在，排灰系统是否通畅。防止堵塞和腐蚀发生，积灰严重时影响主机的生产；（7）清灰周期及清灰时间的调整，这项工作是左右捕尘性能和运转状况的重要因素。（8）要反复校验并确认所有安全装置都正常工作；,第十二页，共四十页。,三 脉冲(michng)袋式除尘器的运行规程,3.2 日常运转 袋式除尘器在日常运转中，由于运行条件会发生某些变化，或者出现某些故障，都将影响设备的正常运转和工作性能，要定期地进行检查和适当的调节。以尽力延长滤袋的寿命，降低运行费用，以期用最低的运行费用保持设计的最好性能。主要应注意一下一些问题：（1）运行中应经常检查除尘器排风口不得有冒灰现象，否则应更换滤袋或消除冒灰原因；（2）运行中注意观测DCS系统显示的系统压差、入口气体温度、主电机的电压、电流(dinli)等数值，以判断除尘器整机的运行状况正常；（3）巡视检查各孔门、检查门及管道连接处应严密无泄漏；（4）检查卸灰装置运行工况，如有卡堵现象，应立即处理；（5）检查电动机电流指示应正常、温度、振动不得超过规定值，运转声音无异常。,第十三页，共四十页。,四 脉冲(michng)袋式除尘器的常见故障分析及处理,根据脉冲袋式除尘器在实际运行中的工作情况(qngkung)，除尘器发生故障的部位大致分为：喷吹系统故障、滤料故障、电气控制系统故障等几个部分，以下分别列出一些常见的故障分析及其处理。,第十四页，共四十页。,四 脉冲(michng)袋式除尘器的常见故障分析及处理,4.1 出风口空气含粉（尘）量增加 脉冲袋式除尘器常见的布袋连接(linji)方式主要有两种：涨圈连接式、扎箍捆绑式。如图5所示。图5 布袋连接方式a 涨圈连接式 b 扎箍捆绑式,第十五页，共四十页。,四 脉冲(michng)袋式除尘器的常见故障分析及处理,从以上两组图中可以看出，出现这种现象只有两种可能：（1）布袋连接件与花板间密封不严或布袋捆扎不紧密。解决(jiju)方法：在滤袋连接件与花板之间加密封橡胶垫并拧紧连接螺栓。（2）布袋破损。造成布袋破损的原因及解决方法如下所示：,第十六页，共四十页。,四 脉冲袋式除尘器的常见故障分析(fnx)及处理,第十七页，共四十页。,四 脉冲(michng)袋式除尘器的常见故障分析及处理,4.2 滤尘器阻力(zl)增加并持续上升,第十八页，共四十页。,四 脉冲(michng)袋式除尘器的常见故障分析及处理,4.3 气包内压力(yl)偏低,第十九页，共四十页。,四 脉冲袋式除尘器的常见故障分析(fnx)及处理,4.4 气包压力(yl)为零,第二十页，共四十页。,四 脉冲(michng)袋式除尘器的常见故障分析及处理,4.5个别电磁(dinc)脉冲阀常开，从喷吹管内漏气。,第二十一页，共四十页。,四 脉冲袋式除尘器的常见故障分析(fnx)及处理,4.6 滤袋之间“搭桥”，粉尘成大块状下落(xilu)，影响排尘，甚至烧坏电机。,第二十二页，共四十页。,四 脉冲袋式除尘器的常见故障分析(fnx)及处理,4.7 气包鼓包(bo)或炸开,第二十三页，共四十页。,四 脉冲(michng)袋式除尘器的常见故障分析及处理,4.8 减速(jin s)电机烧坏,第二十四页，共四十页。,四 脉冲(michng)袋式除尘器的常见故障分析及处理,4.9 除尘器发生(fshng)燃烧或爆炸,第二十五页，共四十页。,五 脉冲(michng)袋式除尘器的维修,袋式除尘器往往被忽视，在没有出现问题正常运行时，就认为不是什么重要的系统，而不进行日常的巡检和维护；一旦发生故障又常常作为(zuwi)废物而不再修理。为使系统经常保持有效地运行，必须重视维护检修工作。有些问题如不及时处理，就会发展成为严重问题，到时不仅修理费用大，如因故障被迫停产所造成的经济损失更大。针对上述情况对袋式除尘系统各部分的维修内容进行总结。,第二十六页，共四十页。,五 脉冲(michng)袋式除尘器的维修,5.1 管道、阀门（一）在运行中的维修内容 1、动作状态，阀门的开闭是否灵活准确；2、驱动装置(zhungzh)的动作；3、阀门的密闭性；（二）在停运时的维修内容 1、变形和破损；2、阀门的密闭性及动作状态；,第二十七页，共四十页。,五 脉冲(michng)袋式除尘器的维修,5.2 灰斗（一）运行中的维修内容 1、粉尘的堆积(duj)量（用锤子敲打灰斗，听其声音检查、判断）；2、排尘口的密封状态；（二）停运时的维修内容 1、粉尘的堆积量清理；2、清除灰斗壁上附着的粉尘；,第二十八页，共四十页。,五 脉冲(michng)袋式除尘器的维修,5.3 卸灰输灰装置(zhungzh)5.3.1 螺旋输送机、刮板机、斗提机等（一）运行中的维修内容 1、检查螺旋的驱动装置，动作是否平稳；2、有无异常声音，润滑油是否充足，排出部分是否堵塞；（二）停运时的维修内容 1、螺旋、刮板的磨损情况；2、清除输送设备内的附着粉尘；,第二十九页，共四十页。,五 脉冲(michng)袋式除尘器的维修,5.3.2 卸灰阀 卸灰阀一边保持灰斗的密闭性，一边排出粉尘的装置。由于叶片的磨损将使密封性能不良，叶片内附着粉尘将使卸灰能力降低。（一）运行(ynxng)中的维修内容 1、密封性是否良好；2、有无异常声音，润滑油是否充足，排出部分是否充足；（二）停运时的维修内容 1、叶片的磨损情况检查；2、叶片附着粉尘的清除；,第三十页，共四十页。,五 脉冲(michng)袋式除尘器的维修,5.4 清灰机构（一）运行中的维修内容 1、根据压差计读数了解清灰状态；2、喷吹的压力是否符合要求；3、脉冲阀、离线阀的动作(dngzu)是否正常及密封状况；4、经常对喷吹系统进行排污放水，在寒冷地区应防止喷吹系统的结露和冻结；（二）停运时的维修内容 1、脉冲阀、离线阀的动作和密封状况；2、喷吹管路过滤器的排污放水；3、检查滤袋的使用情况；,第三十一页，共四十页。,五 脉冲(michng)袋式除尘器的维修,5.5 布袋 布袋对除尘器的性能影响很大，是除尘器的心脏部分，所以应经常注意检查。（一）运行中的维修内容 1、测定阻力并记录；2、用肉眼观察排烟口的烟尘情况；（二）停运时的维修内容 1、观察判断布袋的使用状况及磨损情况；2、观察了解清灰状况；3、布袋的调整；4、检查布袋有无变质，破损，老化的情况；5、检查布袋有无互相摩擦，碰撞的现象(xinxing)；6、检查布袋或粉尘是否有潮湿、板结的现象；,第三十二页，共四十页。,五 脉冲(michng)袋式除尘器的维修,5.6 仪表 仪表在了解(lioji)除尘设备运行状态和确保安全生产方面有着重要作用，要检查所有测试仪表的设置位置是否符合设计要求，仪表须经过校正，以保证测定结果的可靠性。（一）运行中的维修内容 1、检查仪表的指示是否正确；2、仪表检测部分清扫；3、检查压力表配管有无漏气现象；4、检查安全装置的动作情况；（二）停运时的维修内容 1、检查并确认安全装置的动
