2022年医学专题—第六章--脉冲波形的产生与整形.ppt

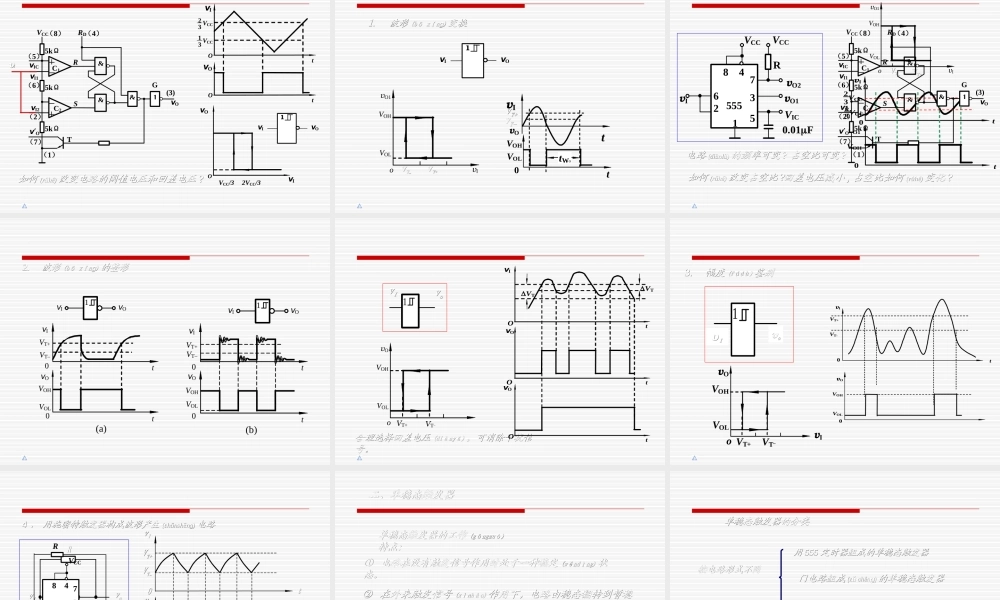

6.2 555定时器芯片(xn pin),6.3 脉冲波形产生(chnshng)电路,6.4 脉冲(michng)波形整形电路,6 脉冲波形的变换与产生,第一页，共三十五页。,3、掌握由555定时器组成的多谐、单稳、施密特触发器的电路、工作原理及外接参数(cnsh)及电路指标的计算。,1、正确理解多谐振荡器、单稳态触发器、施密特触发器的电路组成(z chn)及工作原理。,2、掌握555定时器的工作(gngzu)原理。,教学基本要求,第二页，共三十五页。,555定时器是一种应用方便的中规模集成电路,广泛(gungfn)用于信号的产生、变换、控制与检测。,6.2 555定时器,电阻(dinz)分压器,电压(diny)比较器,基本SR锁存器,输出缓冲反相器,集电极开路输出三极管,1、电路 结构,第三页，共三十五页。,2、工作(gngzu)原理,第四页，共三十五页。,6.3.1 用555定时器组成(z chn)多谐振荡器,1、电路(dinl)组成,6.3 脉冲(michng)波形产生电路,第五页，共三十五页。,1、）电路第一暂态，输出为1。电容充电，电路转换(zhunhun)到第二暂态,输出为0,2、工作(gngzu)原理,2、）电路第二暂稳态，电容放电，电路转换(zhunhun)到第一暂态,第六页，共三十五页。,3、工作波形(b xn)与振荡频率计算,第七页，共三十五页。,第八页，共三十五页。,4、用555定时器组成(z chn)占空比可的调多谐振荡器,tW2=RBC1n20.7RBC,tW1=RAC1n20.7RAC,第九页，共三十五页。,6.3.2 门电路组成的多谐振荡器（环形(hun xn)、对称式、非对称式）,1.电路(dinl)组成,组成(z chn)的多谐振荡器,.o1=1,o=0 时,电容充电,I增加;,o1=0,o=1 时,电容放电,I下降;,o1与o反相,电容接在o与I之间:,第十页，共三十五页。,2.工作(gngzu)原理及振荡周期,第十一页，共三十五页。,TRC1n41.4RC,由门电路组成(z chn)的多谐振荡器的振荡周期T取决于R、C电路和 VTH，频率稳定性较差。,3.振荡周期的计算(j sun),第十二页，共三十五页。,6.4 脉冲(michng)波形整形电路,一、施密特触发器电压传输特性及工作(gngzu)特点：,施密特触发器属于电平触发器件，当输入信号达到(d do)某一定电压值时，输出电压会发生突变。,电路有两个阈值电压。输入信号增加和减少时，电路的阈值电压分别是正向阈值电压（VT+）和负阈值电压（VT-）。,同相输出施密特触发器,反相输出施密特触发器,第十三页，共三十五页。,（一）用555定时器组成(z chn)施密特触发器,如何(rh)改变电路的阈值电压和回差电压?,第十四页，共三十五页。,（三）施密特触发器的应用(yngyng),1.波形(b xn)变换,第十五页，共三十五页。,电路(dinl)的频率可变?占空比可变?,如何(rh)改变占空比?,回差电压减小,占空比如何(rh)变化?,第十六页，共三十五页。,2.波形(b xn)的整形,第十七页，共三十五页。,合理选择回差电压(diny)，可消除干扰信号。,第十八页，共三十五页。,o,I,3.幅度(fd)鉴别,第十九页，共三十五页。,4、用施密特触发器构成波形产生(chnshng)电路,第二十页，共三十五页。,电路在没有触发信号作用时处于一种稳定(wndng)状态。,单稳态触发器的工作(gngzu)特点：,在外来触发信号(xnho)作用下，电路由稳态翻转到暂稳态;,由于电路中RC延时环节的作用，暂稳态不能长保持,经过一段时间后，电路会自动返回到稳态。暂稳态的持续时间仅取与RC参数值有关。,二、单稳态触发器,第二十一页，共三十五页。,门电路组成(z chn)的单稳态触发器,MSI集成(j chn)单稳态触发器,不可重复(chngf)触发单稳态触发器,可重复触发单稳态触发器,用555定时器组成的单稳态触发器,按电路形式不同,单稳态触发器的分类,工作特点划分,第二十二页，共三十五页。,vO,vI,tw,tw,不可重复(chngf)触发,可重复(chngf)触发,被重复(chngf)触发,没有被重复触发,第二十三页，共三十五页。,（一）用555定时器组成(z chn)单稳态触发器,1、电路(dinl),VCC,第二十四页，共三十五页。,c,第二十五页，共三十五页。,外加触发(chf)信号，电路转换到暂态，输出为1,触发信号消除(xioch)后，电容充电，当电容2/3Vcc，电路自动转换到稳态输出为0,2、工作(gngzu)原理,第二十六页，共三十五页。,tw=RC1n31.1RC,3、主要参数计算(j sun),（1）输出(shch)脉冲宽度tw,电路是可重复(chngf)触发的单稳?,第二十七页，共三十五页。,如将5脚接电压(diny)V,电路的脉宽会改变吗?V增加,脉宽如何改变?减小?,(2)恢复(huf)时间tre(很短),(3)最高工作频率 fmax,第二十八页，共三十五页。,（二）集成(j chn)单稳态触发器,MC14528功能表,第二十九页，共三十五页。,（三）单稳态触发器的应用(yngyng),1.定时(dn sh),该电路(dinl)可用于频率计,第三十页，共三十五页。,2.延时,第三十一页，共三十五页。,脉冲(michng)宽度调制器,工作(gngzu)波形,555组成(z chn)的单稳态的应用:,第三十二页，共三十五页。,用555定时器组成可重复(chngf)触发单稳,第三十三页，共三十五页。,作业(zuy),6-14，6-15，6-16,第三十四页，共三十五页。,内容(nirng)总结,6.2 555定时器芯片。6 脉冲波形的变换与产生。3、掌握由555定时器组成的多谐、单稳、施密特触发器的电路、工作(gngzu)原理及外接参数及电路指标的计算。1、正确理解多谐振荡器、单稳态触发器、施密特触。555定时器是一种应用方便的中规模集成电路,广泛用于信号的产生、变换、控制与检测。6.3 脉冲波形产生电路。1、）电路第一暂态，输出为1。2、）电路第二暂稳态，电容放电，电路转换到第一暂态。vI(0+)0。作业,第三十五页，共三十五页。,
