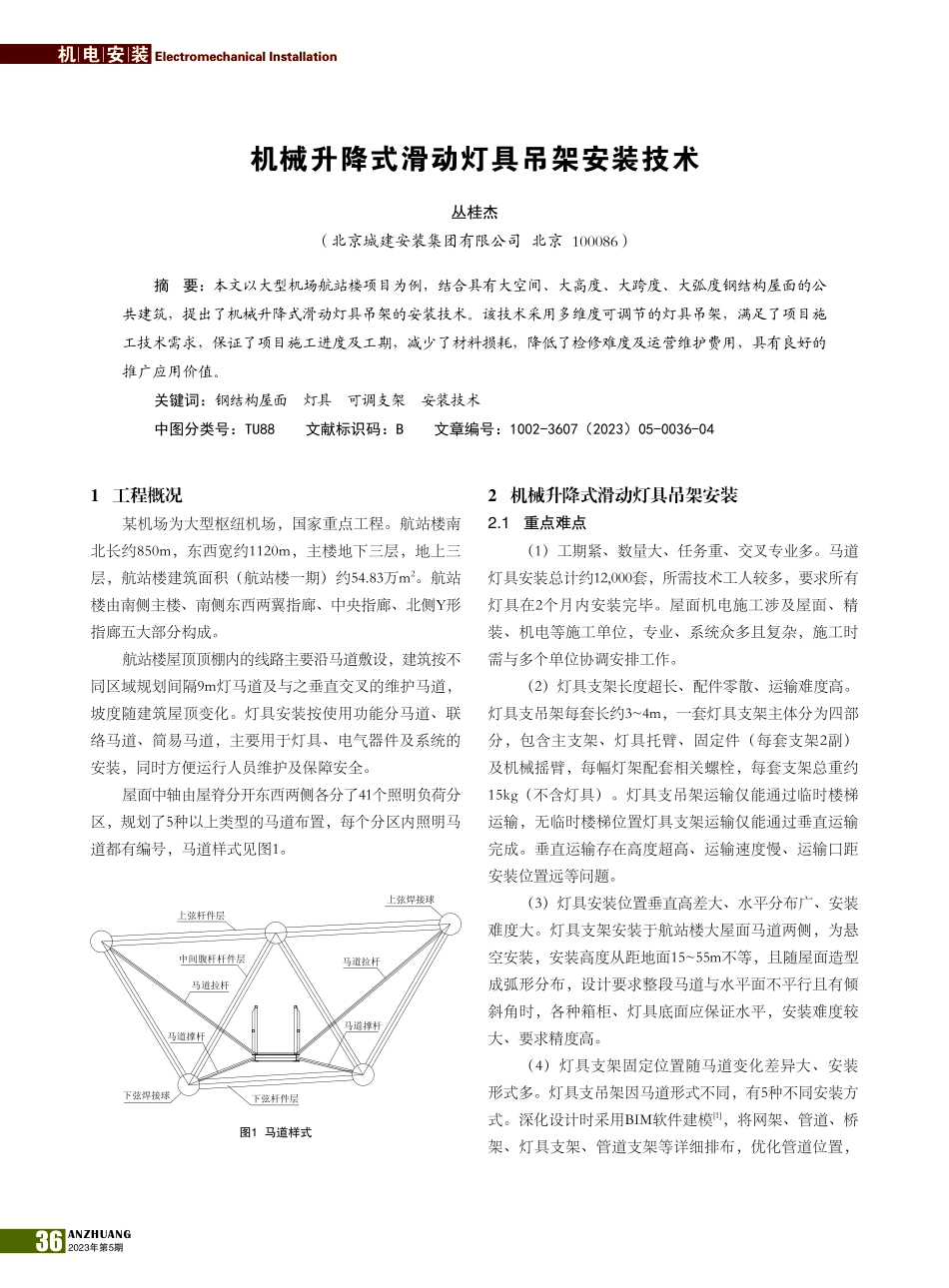

ANZHUANG2023年第5期36机 电 安 装 Electromechanical Installation丛桂杰（北京城建安装集团有限公司 北京 100086）摘 要：本文以大型机场航站楼项目为例，结合具有大空间、大高度、大跨度、大弧度钢结构屋面的公共建筑，提出了机械升降式滑动灯具吊架的安装技术。该技术采用多维度可调节的灯具吊架，满足了项目施工技术需求，保证了项目施工进度及工期，减少了材料损耗，降低了检修难度及运营维护费用，具有良好的推广应用价值。关键词：钢结构屋面 灯具 可调支架 安装技术中图分类号：TU88文献标识码：B文章编号：1002-3607（2023）05-0036-04机械升降式滑动灯具吊架安装技术1 工程概况某机场为大型枢纽机场，国家重点工程。航站楼南北长约850m，东西宽约1120m，主楼地下三层，地上三层，航站楼建筑面积（航站楼一期）约54.83万m2。航站楼由南侧主楼、南侧东西两翼指廊、中央指廊、北侧Y形指廊五大部分构成。航站楼屋顶顶棚内的线路主要沿马道敷设，建筑按不同区域规划间隔9m灯马道及与之垂直交叉的维护马道，坡度随建筑屋顶变化。灯具安装按使用功能分马道、联络马道、简易马道，主要用于灯具、电气器件及系统的安装，同时方便运行人员维护及保障安全。屋面中轴由屋脊分开东西两侧各分了41个照明负荷分区，规划了5种以上类型的马道布置，每个分区内照明马道都有编号，马道样式见图1。2 机械升降式滑动灯具吊架安装2.1 重点难点（1）工期紧、数量大、任务重、交叉专业多。马道灯具安装总计约12,000套，所需技术工人较多，要求所有灯具在2个月内安装完毕。屋面机电施工涉及屋面、精装、机电等施工单位，专业、系统众多且复杂，施工时需与多个单位协调安排工作。（2）灯具支架长度超长、配件零散、运输难度高。灯具支吊架每套长约34m，一套灯具支架主体分为四部分，包含主支架、灯具托臂、固定件（每套支架2副）及机械摇臂，每幅灯架配套相关螺栓，每套支架总重约15kg（不含灯具）。灯具支吊架运输仅能通过临时楼梯运输，无临时楼梯位置灯具支架运输仅能通过垂直运输完成。垂直运输存在高度超高、运输速度慢、运输口距安装位置远等问题。（3）灯具安装位置垂直高差大、水平分布广、安装难度大。灯具支架安装于航站楼大屋面马道两侧，为悬空安装，安装高度从距地面1555m不等，且随屋面造型成弧形分布，设计要求整段马道与水平面不平行且有倾斜角时，各种箱柜、灯具底面应保证水平，安装难度较大、要求精度高。（4）灯具支架固定位置随马道变化差异大、安装形式多。灯具支吊架因马道形式不同，有5种不同安装方式。深化设计时采用BIM软件建模1，将网架、管道、桥架、灯具支架、管道支架等详细排布，优化管道位置，图1 马道样式上弦杆件层下弦杆件层上弦焊接球下弦焊接球马道拉杆中间腹杆杆件层马道拉杆马道撑杆马道撑杆37INSTALLATION2023.5Electromechanical Installation 机 电 安 装解决管线冲突，马道机电管线安装排布见图2。（3）支架的接口应平整，接缝处应紧密平直，无扭曲、弯曲、翘边等变形现象，内外壁无毛刺光滑平整，无扭曲翘边，外观无损伤，各种附件齐全。（4）支架表面喷涂应平整、光滑、均匀，不起皮，无气泡等缺陷。（5）支架钢丝绳固定完好、牢固。所采用的紧固件、连接件均应镀锌处理，镀锌层均匀，无起皮等现象。（6）验收前不能卸车，需在各方到达现场后按甲方、监理要求顺序进行抽检，抽检合格后方可卸车、转运。2.2.3 支架、灯具运输灯具支架运输前须按照现场实际情况确定好运输路线，尽量避开已经铺完大理石地面的区域。灯具支架先由卸车地点运至临时堆放点，再由吊装孔吊装至马道上，然后在马道上水平运至安装位置，在此过程中一定注意采取安全措施。2.2.4 底座固定灯具支架底座采用U型卡子固定，底座可根据马道护栏倾斜角度调整，灯具支架底座样式见图4。首先沿着照明马道根据设计图进行弹线定位，标出固定点的位置。按照不同安装位置选择合适的固定底座，并使用吊坠调整垂直度。图2 马道机电管线安装排布（5）灯具支架定位调整困难。灯具支架具体定位结合建筑大屋顶吊顶规划、结构网架设计及电气需求安装。灯具支吊架安装完毕后需使用红外线放线仪等精度较高设备准确定位安装位置，因现场条件及红外线仪器的使用限制，白天大厅亮度较高，不能保证观测质量，所以大部分定位调整工作需在夜间进行。（6）安全实施难度大。马道灯具安装作业面广，高空作业所有工具均需有安全绳，并在工作区域下方设置较为完善的安全防护措施，设置警戒线，并对已经施工完的地面设置保护层，防止高空坠物对地面的伤害。灯具定位时存在夜间高空作业情况，工作环境复杂，需由专业安全员监督施工过程，保证施工安全进行。2.2 机械升降式滑动灯具吊架安装2.2.1 加工生产马道上灯具机械升降式滑动吊架根据深化图纸及现场情况，与厂家协调规划灯具机械升降式滑动吊架的样品方案，并就安装方式做出计算书及图纸，设计签字确认后方可生产样品，机械升降式滑动吊架样式见图3。所有形式灯具支架均需在现场试安装，安装后进行必要的操作测试，保证灯具的实用功能，在业主、监理、设计单位同意后方可批量生产。2.2.2 开箱检查（1）支架运至现场后，需组织甲方、监理、厂家进行验收。（2）要有专人负责点件，确保灯具附件齐全，合格证书齐全。图3 机械升降式滑动吊架样式图4 灯具支架底座样式2.2.5 支架、附件安装根据U型卡子位置，结合灯具安装高度，确定灯具支强电400100金属槽盒强电100100金属槽盒照明小母线弱电100100金属槽盒弱电100100金属槽盒照明小母线照明小母线马道维护类具在照明小母线上安装托臂导轨支架摇柄限位螺栓灯具灯具托臂灯具防坠钢丝绳钢丝绳（提升灯具托臂）ANZHUANG2023年第5期38机 电 安 装 Electromechanical Installation架固定点位置，然后在铝合金支架上相对位置打孔，安装灯具支架配件（见图5）。打完孔后安装灯具托臂及机械摇臂，安装完毕后要试验摇臂的灵活性，保证钢丝无绞拧，托臂滑动顺畅、无阻碍。将铝合金支架固定在支架上，铝合金支架安装样式见图6。小母线可选相支接单元连接，最后将可选相支接单元插至照明小母线上。（4）灯具随缆固定在电缆支架上，保证牢固可靠，并预留50mm富余量，其他电缆需固定在支架上，使用尼龙绑带绑扎牢固。2.2.7 支架、灯具定位（1）灯具安装完毕后再对灯具及支架进行微调，消除在支架、托臂正常受力下对灯具垂直度的影响。（2）调整时将灯具下放至支架最下端，即钢丝不受力，灯具使用正常状态，并将灯具旋转至相对准确的使用位置。（3）为保证调整精度，调整时需使用红外线放线仪，因此此部分施工大多调整为夜间施工或室外光线不强时进行。该施工需严格按照夜间施工安全技术交底及高空作业安全技术交底内容进行，并由专业安全员监督整个施工过程。（4）灯具定位时先使用激光放线仪沿主干马道方向放线，间距30m放线一次（设为主线），然后根据图纸确定的灯具间距测量放线（设为副线），副线与主线每隔30m核对一次，消除单次测量放线误差，最终确定照明马道上灯具位置。（5）为保证灯具安装朝向符合产品技术文件及设计要求2，激光放线仪在吊顶板灯具预留缝位置中央放线，地面观测人员及马道施工人员同时观测，并使用吊坠确定吊顶中心灯具安装最终位置，放线完毕后进行下道工序施工。定位完毕后将灯具旋转至最终定位位置。（6）用水平尺调整支架固定件及主支架的水平及垂直度，同时使用线坠测量灯具的垂直度，保证二者都达到图5 支架配件图7 灯具安装示意图6 铝合金支架安装2.2.6 灯具安装（1）支架安装完毕后，根据灯具支架托臂长度、马道与吊顶板相对位置、马道桁架位置确定灯具在托臂上的安装位置。（2）灯具与支架之间采用8#通丝吊杆安装，备齐弹簧垫与平垫，灯具调整高度在0100mm左右，灯具安装示意图见图7。（3）灯具安装完毕后将工业插头安装于灯具支架预留板上，再将灯线与插头连接，然后将工业插头与照明（下转第47页）47INSTALLATION2023.5Electromechanical Installation 机 电 安 装整逆变器运行功率，直至分区光伏矩阵全部并网，检验各功率点运行工况。（3）全部光伏矩阵并网后，全面检测光伏电站逆变转化效率、电压及频率响应特性、功率因数特性、功率输出特性、通用性能指标等电能质量参数。2.2.7 试验报告整理整套启动完成及试运过程中，及时整理光伏电站电能质量测试分析报告、光伏组串检测报告、逆变器汇流箱检测报告、各光伏分区发电情况等资料归档，持续关注光伏电站电能质量状态。结合试验数据必要时可在光伏电站母线侧、主要干扰源负荷馈出线侧安装电能质量在线监测装置，提供可靠数据支撑1。2.3 注意事项（1）启动过程中应详细检查所用工具是否安全可靠，穿戴好必须的防护用品，以防发生意外。（2）设备及集电线路在未经测量确定无电前，应一律视为“有电”，不可用手触摸，应按带电操作。（3）现场试验过程中，在开关手把或线路上悬挂“有人工作、禁止合闸”的警示牌，防止他人中途送电。（4）使用验电棒时要注意测试电压范围，禁止超出验电棒使用距离。验电分相逐相进行，在对断开位置的开关或刀闸进行验电的同时，对两侧各相验电。（5）工作中所有临时地线、拆除的电线及带电线头及时处理，以防发生触电。3 结语随着光伏发电技术的发展与进步，光伏设计容量及安装环境不断实现扩展，技术迭代不断加快，光伏发电的调试技术也在不断完善及应用中。不断完善的调试技术，有效保障了光伏发电工程的施工质量，并缩短了施工周期，取得良好的经济效益。参考文献：1李钟实.分布式光伏电站设计施工与应用M.北京：机械工业出版社，2018：201-203.图8 灯具安装效果要求方可紧固固定件螺栓。灯具安装效果见图8。2.2.8 固定点标注经过对施工过程的优化，灯具调整完毕后，仅需使用油性黑笔在固定支架上可视位置处标注主立柱转动角度；后期维护时仅需对齐该标注位置，保证灯具位置的正确性，大大提高了后期维护的便捷性、可操作性。2.2.9 检查验收施工完毕，及时清理施工现场；灯具安装完毕后通知监理进行检查验收。3 结语机械升降式滑动灯具吊架安装技术的应用，解决了大空间、大高度、大跨度、大弧度钢结构屋面的公共建筑，如机场、大型展馆、体育场馆、火车站等大型公共建筑钢结构屋面灯具安装、维护难题。相关的支架已申请为实用新型专利（专利号：ZL201721926058.4）。该技术在几个机场的实际应用，保证了项目施工进度及工期，确保了施工质量，减少了材料损耗，降低了检修难度及运营维护费用，得到了业主、监理等有关部门的充分认可。参考文献：1建筑信息模型施工应用标准：GB/T51235-2017S.北京：中国建筑工业出版社，2017.2建筑电气工程施工质量验收规范：GB50303-2015S.北京：中国计划出版社，2015.（上接第38页）
