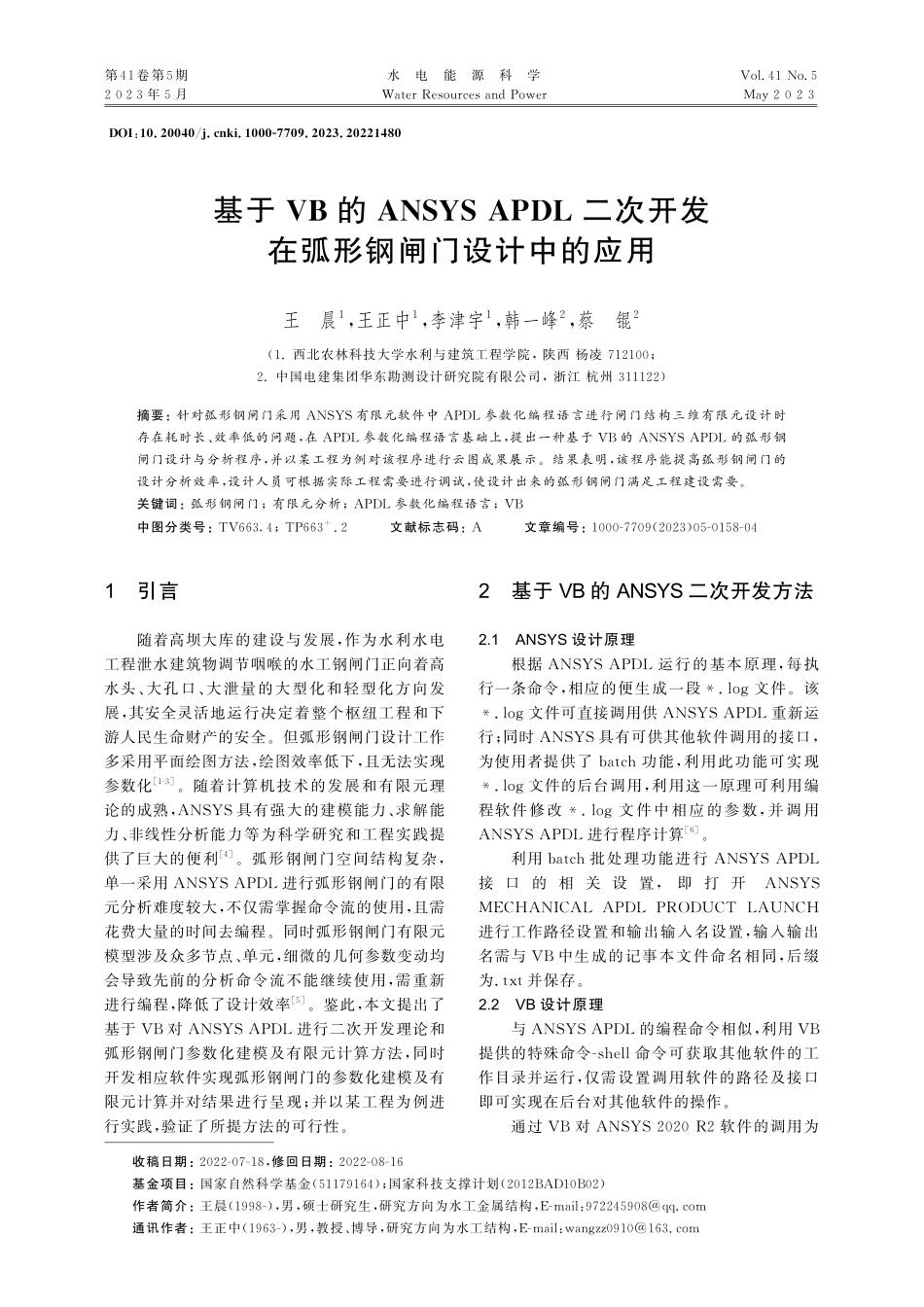

第4 1卷第5期2023年5月水 电 能 源 科 学W a t e r R e s o u r c e s a n d P o w e rV o l.4 1 N o.5M a y 2 0 2 3D O I:1 0.2 0 0 4 0/j.c n k i.1 0 0 0-7 7 0 9.2 0 2 3.2 0 2 2 1 4 8 0基于V B的A N S Y S A P D L二次开发在弧形钢闸门设计中的应用王 晨1,王正中1,李津宇1,韩一峰2,蔡 锟2(1.西北农林科技大学水利与建筑工程学院,陕西 杨凌 7 1 2 1 0 0;2.中国电建集团华东勘测设计研究院有限公司,浙江 杭州 3 1 1 1 2 2)摘要:针对弧形钢闸门采用AN S Y S有限元软件中A P D L参数化编程语言进行闸门结构三维有限元设计时存在耗时长、效率低的问题,在A P D L参数化编程语言基础上,提出一种基于V B的AN S Y S A P D L的弧形钢闸门设计与分析程序,并以某工程为例对该程序进行云图成果展示。结果表明,该程序能提高弧形钢闸门的设计分析效率,设计人员可根据实际工程需要进行调试,使设计出来的弧形钢闸门满足工程建设需要。关键词:弧形钢闸门;有限元分析;A P D L参数化编程语言;V B中图分类号:TV 6 6 3.4;T P 6 6 3+.2 文献标志码:A 文章编号:1 0 0 0-7 7 0 9(2 0 2 3)0 5-0 1 5 8-0 4收稿日期:2 0 2 2-0 7-1 8,修回日期:2 0 2 2-0 8-1 6基金项目:国家自然科学基金(5 1 1 7 9 1 6 4);国家科技支撑计划(2 0 1 2 B A D 1 0 B 0 2)作者简介:王晨(1 9 9 8-),男,硕士研究生,研究方向为水工金属结构,E-m a i l:9 7 2 2 4 5 9 0 8q q.c o m通讯作者:王正中(1 9 6 3-),男,教授、博导,研究方向为水工结构,E-m a i l:w a n g z z 0 9 1 01 6 3.c o m 1 引言随着高坝大库的建设与发展,作为水利水电工程泄水建筑物调节咽喉的水工钢闸门正向着高水头、大孔口、大泄量的大型化和轻型化方向发展,其安全灵活地运行决定着整个枢纽工程和下游人民生命财产的安全。但弧形钢闸门设计工作多采用平面绘图方法,绘图效率低下,且无法实现参数化1-3。随着计算机技术的发展和有限元理论的成熟,AN S Y S具有强大的建模能力、求解能力、非线性分析能力等为科学研究和工程实践提供了巨大的便利4。弧形钢闸门空间结构复杂,单一采用AN S Y S A P D L进行弧形钢闸门的有限元分析难度较大,不仅需掌握命令流的使用,且需花费大量的时间去编程。同时弧形钢闸门有限元模型涉及众多节点、单元,细微的几何参数变动均会导致先前的分析命令流不能继续使用,需重新进行编程,降低了设计效率5。鉴此,本文提出了基于V B对AN S Y S A P D L进行二次开发理论和弧形钢闸门参数化建模及有限元计算方法,同时开发相应软件实现弧形钢闸门的参数化建模及有限元计算并对结果进行呈现;并以某工程为例进行实践,验证了所提方法的可行性。2 基于 VB 的 ANSYS 二次开发方法2.1 ANSYS 设计原理根据AN S Y S A P D L运行的基本原理,每执行一条命令,相应的便生成一段*.l o g文件。该*.l o g文件可直接调用供AN S Y S A P D L重新运行;同时AN S Y S具有可供其他软件调用的接口,为使用者提供了b a t c h功能,利用此功能可实现*.l o g文件的后台调用,利用这一原理可利用编程软件修改*.l o g文件中相应的参数,并调用AN S Y S A P D L进行程序计算6。利用b a t c h批处理功能进行AN S Y S A P D L接 口 的 相 关 设 置,即 打 开AN S Y S ME CHAN I C A L A P D L P R O DU C T L AUN CH进行工作路径设置和输出输入名设置,输入输出名需与V B中生成的记事本文件命名相同,后缀为.t x t并保存。2.2 VB 设计原理与AN S Y S A P D L的编程命令相似,利用V B提供的特殊命令-s h e l l命令可获取其他软件的工作目录并运行,仅需设置调用软件的路径及接口即可实现在后台对其他软件的操作。通过V B对AN S Y S 2 0 2 0 R 2软件的调用为第4 1卷第5期王 晨等:基于V B的AN S Y S A P D L二次开发在弧形钢闸门设计中的应用例进行说明,接口程序关键代码为:a a=S h e l l(C:P r o g r a m F i l e s AN S Y S I n c v 2 0 2 a n s y s b i n w i n x 6 4 MA P D L.e x e -p a n e 3 f l-d i s-m p i I NT E LMP I-n p 2-l c h-d i r C:U s e r s w a n g c h e n -j r a d i a l s t e e l g a t e -s r e a d-l e n-u s-b-i C:U s e r s w a n g c h e n i n p u t.t x t -o C:U s e r sw a n g c h e n o u t p u t.t x t ,v b M i n i m i z e d F o c u s)其中a a为存储S h e l l函数返回值的变量C:P r o g r a m F i l e s AN S Y S I n c v 2 0 2 a n s y s b i n w i n x 6 4 MA P D L.e x e所在的文件目录;a n e 3 f l为AN S Y S产品特征代码;-b表示处理工作模式;-i标志后面 的 文 件 为 输 入 文 件;C:U s e r s w a n g c h e n i n p u t.t x t为 用A P D L语 言 编 写 的AN S Y S输入文件;-o标志后面的文件为输出文件;C:U s e r s w a n g c h e n o u t p u t.t x t是输出文件。2.3 软件开发思路在V B建立的窗口中输入工程中的具体参数,V B先 调 用 记 事 本 形 成 完 整 的 供AN S Y S A P D L识别的命令流.t x t文件。随后V B直接调用AN S Y S A P D L读取可识别的命令流文件,并在AN S Y S A P D L后台自动进行几何模型和有限元模型建立、有限元计算并将结果云图输出到目标文件夹中。最后V B直接读取AN S Y S输出的计算结果云图进行可视化呈现。从整个流程来看,输入参数和结果呈现为可视过程,调用AN-S Y S A P D L计算为后台自动运行的不可视过程,基于V B的AN S Y S A P D L软件二次开发流程见图1。启用软件输入几何参数输入材料参数输入水头参数ANSYS APDL闸门几何模型建立水荷载计算ANSYS APDL闸门有限元模型建立有限元计算判断计算结果模态计算结果位移计算结果应力计算结果不可视窗回视窗回视窗是否图1 基于V B的A N S Y S A P D L软件二次开发流程结构图F i g.1 F l o w c h a r t o f i m p l e m e n t o f A N S Y S A P D L s o f t w a r e b a s e d o n V B3 弧形钢闸门参数化有限元分析方法3.1 弧形钢闸门的参数化建模弧形钢闸门按构造组合可拆分为面板、主横梁、水平次梁、底次梁、纵隔板、边梁、支臂等主要构件。面板为圆弧形板壳结构;主横梁一般为箱型截面或工字形截面,可进一步拆分为腹板和上下翼缘;水平次梁一般为工字钢或槽钢;底次梁一般为T型钢,可拆分为单个腹板和翼缘;纵隔板为变截面工字梁,具体变化形式由面板和主横梁尺寸决定;支臂一般为箱型截面或工字形截面,可进一步拆分为腹板和上下翼缘;弧形钢闸门构造见图2。顶梁水平次梁面板竖直次梁上主横梁上支臂边梁吊耳下主横梁下支臂支铰图2 弧形钢闸门构造图F i g.2 S t r u c t u r e d i a g r a m o f a r a d i a l s t e e l g a t e从建模的流程和方法上看,各类建模软件均采用点沿轨迹拉伸生成线、线沿轨迹拉伸生成面、面沿轨迹拉伸生成体的建模思路建立三维模型。以主横梁常用截面之一箱形截面建模为例:首先根据其位置数据参数确定关键点,由各点连接为一个封闭轮廓,封闭轮廓填充生成闭合平面,闭合平面沿轨迹拉伸即可生成箱型截面主横梁模型(图3)。通过这种建模方式,不仅增加了建模的灵活性,且更加符合工程需要。图3 箱形截面主横梁模型F i g.3 M o d e l o f b o x-s h a p e d s e c t i o n o f m a i n b e a m在弧形钢闸门模型建立过程中,通常采用由整体到细部的建模方式,首先搭建外层轮廓框架,即确定支铰和面板位置,面板是以支铰为圆心的圆弧。以支铰为原点,以支臂长度为半径,以闸门顶部z坐标为0的最高点确定外轮廓位置;以各水平梁腹板中心线之间间隔距离确定水平梁位置;以各垂直梁腹板中心线之间间隔距离确定垂直梁位置;以支铰位置和主梁位置确定支臂位置。剩余构件主要分为水平梁和竖直梁,水平梁包括水平次梁、底次梁和主横梁,其均由12块腹板联结翼缘组成,故建模思路相同。建模时通951过已建面板所确立的水平梁腹板的方位确定水平次梁腹板位置。而后即可根据其腹板和翼缘具体尺寸完成截面轮廓及拖拽路径线的建立,截面轮廓按拖拽路径线进行拖拽即可完成水平梁几何模型的建立;竖直梁主要包括边梁和纵隔板,边梁为非变截面梁,其建模思路同水平梁思路相同,仅需变更具体尺寸和拖拽路径。纵隔板为变截面梁,其腹板轮廓由面板尺寸和支臂数量、支臂截面尺寸共同决定,故将其放于建模次序最后进行建模。由于过程为参数化建模,故以尺寸参量作为位置选取标准,以k s e l命令根据闸门纵隔板间距尺寸对纵隔板腹板各关键点位置进行选取,并将其连线并添加至同一线集合中,执行n u mm r g命令即可对其进行填充,实现腹板的建立。3.2 弧形钢闸门的参数化有限元计算有限元计算过程主要分为有限元模型的建立及荷载的添加与计算。在弧形钢闸门的结构中,面板主要以四端固支、三端固支一端铰支形式固定于区隔上,而绝大部分的面板区域以四端固支的形式固定于区隔上,面板的几何特征在结构形式上属于薄壳结构;支臂为重要的承重结构,将上游面板所承受的水荷载传递至支铰,其所受约束介于固定铰支座约束和固定端约束之间,其同时承受轴力荷载和弯矩荷载,为压弯组合构件。在闸门构件单元类型的选择上,S h e l l 1 8 1等单元类型可模拟薄面板区隔和中厚面板区隔,各边每单位长度网格数不少于4份或单元尺寸长度尽可能保证在0.0 30.2 5 m时,可满足计算精度和效率的统一7。支臂结构常采用梁单元进行模拟,网格数为2 0 4 0个,可满足计算精度和效率的统一8。建立有限元模型,以c m s e l命令选取弧形钢闸门面板、底槛、止水、支铰等位置,以d命令进行约束的添加,以s f g a r d命令进行面荷载的添加,随后 即 可 进 行 求 解。求 解 后 以p l n s o l命 令和/S HOW,J P E G命令进行云图显示及图片输出,输出结果用于V B调用。参数化有限元计算流程见图4。4 基于 VB 的 ANSYS APDL 二次开发应用实例 某水利工程设计中,弧形钢闸门尺寸为1 3.0 m1 4.7 m(宽高),宽高比为0.8 8 4,弧形钢闸门半径1 8 m,支铰高程1 1.4 m。闸门
