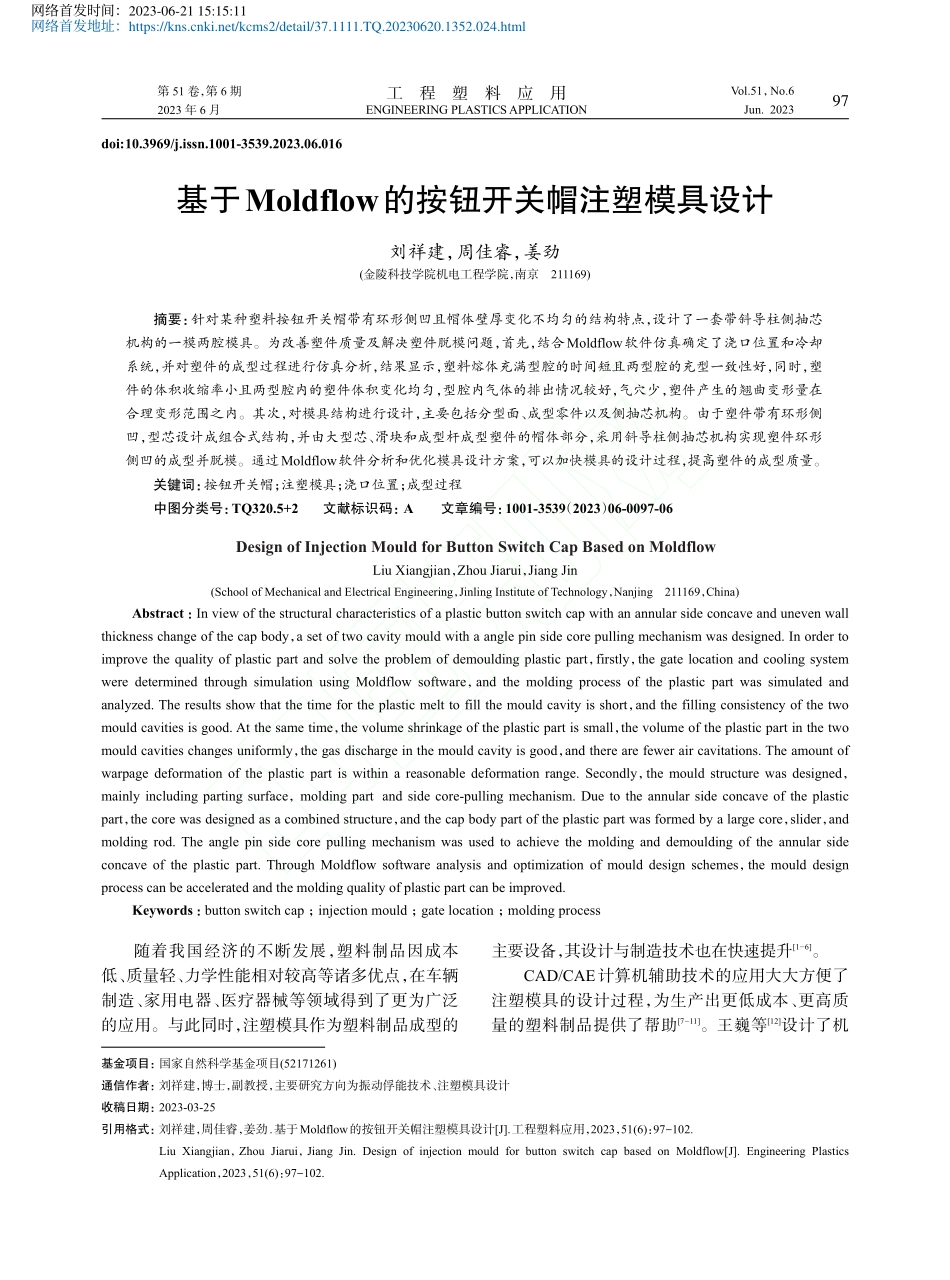

基于Moldflow的按钮开关帽注塑模具设计_刘祥建.pdf

第 51 卷，第 6 期2023 年 6 月工程塑料应用Vol.51，No.6Jun.2023ENGINEERING PLASTICS APPLICATION基于Moldflow的按钮开关帽注塑模具设计刘祥建，周佳睿，姜劲(金陵科技学院机电工程学院，南京 211169)摘要：针对某种塑料按钮开关帽带有环形侧凹且帽体壁厚变化不均匀的结构特点，设计了一套带斜导柱侧抽芯机构的一模两腔模具。为改善塑件质量及解决塑件脱模问题，首先，结合Moldflow软件仿真确定了浇口位置和冷却系统，并对塑件的成型过程进行仿真分析，结果显示，塑料熔体充满型腔的时间短且两型腔的充型一致性好，同时，塑件的体积收缩率小且两型腔内的塑件体积变化均匀，型腔内气体的排出情况较好，气穴少，塑件产生的翘曲变形量在合理变形范围之内。其次，对模具结构进行设计，主要包括分型面、成型零件以及侧抽芯机构。由于塑件带有环形侧凹，型芯设计成组合式结构，并由大型芯、滑块和成型杆成型塑件的帽体部分，采用斜导柱侧抽芯机构实现塑件环形侧凹的成型并脱模。通过Moldflow软件分析和优化模具设计方案，可以加快模具的设计过程，提高塑件的成型质量。关键词：按钮开关帽；注塑模具；浇口位置；成型过程中图分类号：TQ320.5+2 文献标识码：A 文章编号：1001-3539（2023）06-0097-06Design of Injection Mould for Button Switch Cap Based on MoldflowLiu Xiangjian，Zhou Jiarui，Jiang Jin(School of Mechanical and Electrical Engineering，Jinling Institute of Technology，Nanjing 211169，China)Abstract：In view of the structural characteristics of a plastic button switch cap with an annular side concave and uneven wall thickness change of the cap body，a set of two cavity mould with a angle pin side core pulling mechanism was designed.In order to improve the quality of plastic part and solve the problem of demoulding plastic part，firstly，the gate location and cooling system were determined through simulation using Moldflow software，and the molding process of the plastic part was simulated and analyzed.The results show that the time for the plastic melt to fill the mould cavity is short，and the filling consistency of the two mould cavities is good.At the same time，the volume shrinkage of the plastic part is small，the volume of the plastic part in the two mould cavities changes uniformly，the gas discharge in the mould cavity is good，and there are fewer air cavitations.The amount of warpage deformation of the plastic part is within a reasonable deformation range.Secondly，the mould structure was designed，mainly including parting surface，molding part and side core-pulling mechanism.Due to the annular side concave of the plastic part，the core was designed as a combined structure，and the cap body part of the plastic part was formed by a large core，slider，and molding rod.The angle pin side core pulling mechanism was used to achieve the molding and demoulding of the annular side concave of the plastic part.Through Moldflow software analysis and optimization of mould design schemes，the mould design process can be accelerated and the molding quality of plastic part can be improved.Keywords：button switch cap；injection mould；gate location；molding process随着我国经济的不断发展，塑料制品因成本低、质量轻、力学性能相对较高等诸多优点，在车辆制造、家用电器、医疗器械等领域得到了更为广泛的应用。与此同时，注塑模具作为塑料制品成型的主要设备，其设计与制造技术也在快速提升1-6。CAD/CAE计算机辅助技术的应用大大方便了注塑模具的设计过程，为生产出更低成本、更高质量的塑料制品提供了帮助7-11。王巍等12设计了机doi:10.3969/j.issn.1001-3539.2023.06.016基金项目：国家自然科学基金项目(52171261)通信作者：刘祥建，博士，副教授，主要研究方向为振动俘能技术、注塑模具设计收稿日期：2023-03-25引用格式：刘祥建，周佳睿，姜劲.基于Moldflow的按钮开关帽注塑模具设计J.工程塑料应用，2023，51(6)：97102.Liu Xiangjian，Zhou Jiarui，Jiang Jin.Design of injection mould for button switch cap based on MoldflowJ.Engineering Plastics Application，2023，51(6)：97102.97网络首发时间：2023-06-21 15:15:11网络首发地址：https:/ 年，第 51 卷，第 6 期载计算机卡钩塑件的注塑模具，并应用Moldflow软件对塑件的浇口位置和成型过程进行了仿真模拟，设计过程中，根据仿真模拟结果选取了塑件的最终浇口位置，塑件的成型分析结果显示塑件浇口位置的设置是合理的。吴小飞13进行了扫地机器人底座塑件的注塑模具设计，针对设计的注塑模具结构，应用Moldflow软件对浇注系统和冷却系统设计的合理性进行了仿真验证。邵良臣等14进行了汽车控制面板旋钮开关注塑模具结构的设计，并运用Moldflow软件进行了塑件成型过程中的流动、冷却及翘曲仿真模拟，从而对塑件的成型工艺方案进行优化。耿金萍等15设计了偏心轮支架塑件的注塑模具，设计过程中，为获得最佳浇口位置，保证塑件制品的成型质量，运用Moldflow软件对设计的浇注系统进行了仿真分析。熊江等16应用UG软件进行了塑料散热板格栅热流道叠层注塑模具的结构设计，并运用Moldflow软件进行了最佳浇口位置仿真和浇注系统充填工艺性仿真，优化了注塑工艺方案。可以看出，Moldflow 软件在优化注塑模具设计结构、验证模具结构的合理性方面发挥了作用，通过仿真模拟有利于降低模具的试模成本、加快模具设计过程、提升塑件制品的质量。笔者以某种塑料按钮开关帽为对象进行注塑模具设计，按钮开关帽带有环形侧凹且帽体壁厚变化不均匀，为改善塑件质量及解决塑件脱模问题，应用Moldflow软件对塑件的浇口位置和成型过程进行仿真分析并优化模具设计结构，得到合理的注塑方案。1 塑件分析按钮开关帽结构如图1所示，整体外形呈中心对称结构，上部为帽盖部分，下部为帽体，塑件结构主要由平面、圆弧面组成，其中，帽盖部分与帽体之间形成环形侧凹。塑件外形尺寸为50 mm50 mm，最大壁厚为6 mm，最小壁厚为1.5 mm。塑件材料为丙烯腈-丁二烯-苯乙烯塑料(ABS)，其密度为1.05 g/cm3，收缩率为0.4%0.7%，该材料耐磨性优良，尺寸稳定性好，且冲击强度较好，在机电产品中应用广泛。使用UG软件中的体积测量功能，得出塑件的体积约为20.40 cm3，塑件的质量约为21.42 g。2 塑件成型工艺分析2.1网格划分为提高注塑模具结构的合理性，在进行模具设计之前应用Moldflow软件对塑件的浇口位置和成型过程进行仿真分析。建立按钮开关帽仿真模型，并进行网格划分，网格划分后共得到10 150个三角形单元，网格质量的匹配百分比为80%，网格划分结果如图2所示。2.2浇注系统方案浇注系统决定了塑料熔体在注塑模具中的运动流向，合理的浇注系统结构可以保证来自注塑机喷嘴的塑料熔体达到最佳的流动状态，并实现平稳、顺利地充模，完成整个浇注过程。考虑到塑件制品的结构尺寸较小及塑料熔体流动过程中的流动平衡、压力平衡的影响，为提高生产效率及确保塑件质量的均匀和稳定，注塑模具采用一模两腔结构，型腔排布采用平衡式排列。浇口的位置对塑件质量影响较大，为此，利用Moldflow软件对塑件进行浇口位置分析，仿真结果如图3所示。可以看到，推荐的比较合适的浇口位置在邻近环状凸起的塑件帽体一侧附近，考虑到塑图1按钮开关帽结构示意图图3浇口位置仿真结果图2网格划分结果98刘祥建，等：基于Moldflow的按钮开关帽注塑模具设计件的环状凸起结构以及塑料熔体的流动阻力的影响，将浇口选在环状凸起靠近塑件帽体的边沿位置。根据上述分析结果，浇口选用侧浇口形式，并设计浇口厚度为 0.8 mm，宽度为 2 mm，长度为 2 mm；主流道为圆锥形结构，设计其小端直径为 5 mm，大端直径为8.24 mm，长度为92.7 mm，球面凹坑半径为20 mm；分流道为圆形截面结构，设计其直径为6 mm。2.3冷却系统方案塑料熔体在注塑模具中冷却成型时，其温度的变化过程会直接影响塑件质量的优劣以及塑件生产效率。如果温度控制不好，塑件容易产生翘曲变形、应力开裂、表面不光泽及熔合纹等，造成塑件品质下降，甚至不合格。同时，塑料熔体的冷却时间是影响生产效率的关键因素。注塑模具常使用循环水进行冷却，其中，冷却回路的形式和冷却管道的直径是冷却系统设计考虑的两个主要内容。为减小出入水的温度差异，使用常温水作为循环水进行冷却，冷却水管上、下各有两根，且以环绕塑件四周的结构形式进行布局，其中，冷却水管直径为10 mm，冷却水管布局如图4所示。2.4成型分析结果根据前述的浇注系统方案和冷却系统方案，利用Moldflow软件模拟塑件的成型过程，对影响塑件成型质量的填充时间、体积收缩率、气穴位置、翘曲变形量等因素进行分析。在仿真模拟过程中，设置塑料熔体温度为240，保压时间为10 s，开模时间为5 s。图5为填充时间仿真结果。从图5可以看出，塑料熔体充满型腔的时间为0.635 9 s，可短时间内将塑料熔体充满型腔，同时，在填充过程中，塑料
