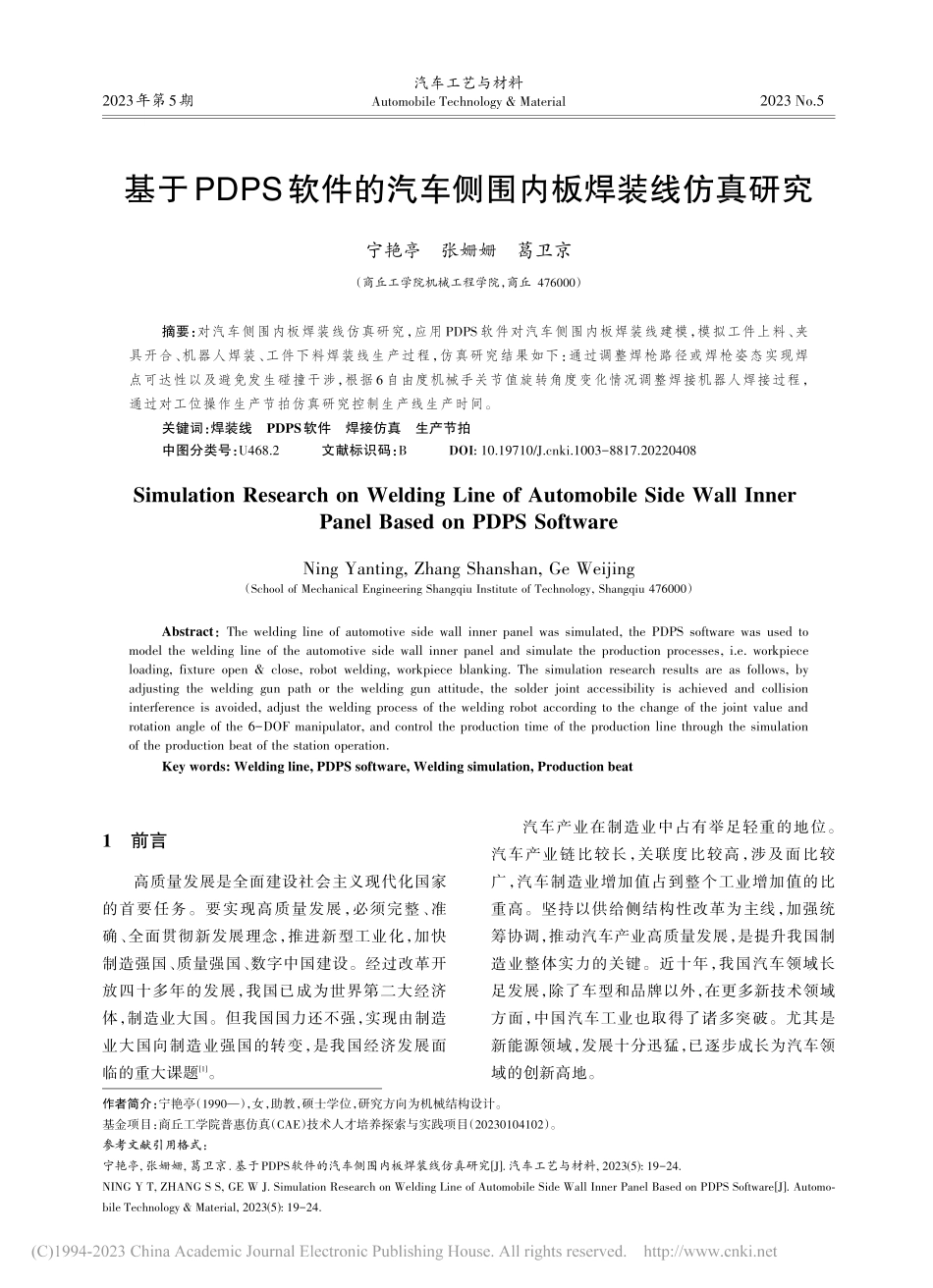

基于PDPS软件的汽车侧围内板焊装线仿真研究_宁艳亭.pdf

2023年第5期2023 No.5汽车工艺与材料Automobile Technology&Material基于PDPS软件的汽车侧围内板焊装线仿真研究宁艳亭张姗姗葛卫京（商丘工学院机械工程学院，商丘 476000）摘要：对汽车侧围内板焊装线仿真研究，应用 PDPS 软件对汽车侧围内板焊装线建模，模拟工件上料、夹具开合、机器人焊装、工件下料焊装线生产过程，仿真研究结果如下：通过调整焊枪路径或焊枪姿态实现焊点可达性以及避免发生碰撞干涉，根据 6 自由度机械手关节值旋转角度变化情况调整焊接机器人焊接过程，通过对工位操作生产节拍仿真研究控制生产线生产时间。关键词：焊装线PDPS软件焊接仿真生产节拍中图分类号：U468.2文献标识码：BDOI:10.19710/J.cnki.1003-8817.20220408Simulation Research on Welding Line of Automobile Side Wall InnerPanel Based on PDPS SoftwareNing Yanting,Zhang Shanshan,Ge Weijing（School of Mechanical Engineering Shangqiu Institute of Technology,Shangqiu 476000）Abstract：The welding line of automotive side wall inner panel was simulated,the PDPS software was used tomodel the welding line of the automotive side wall inner panel and simulate the production processes,i.e.workpieceloading,fixture open&close,robot welding,workpiece blanking.The simulation research results are as follows,byadjusting the welding gun path or the welding gun attitude,the solder joint accessibility is achieved and collisioninterference is avoided,adjust the welding process of the welding robot according to the change of the joint value androtation angle of the 6-DOF manipulator,and control the production time of the production line through the simulationof the production beat of the station operation.Key words:Welding line,PDPS software,Welding simulation,Production beat作者简介：宁艳亭（1990），女，助教，硕士学位，研究方向为机械结构设计。基金项目：商丘工学院普惠仿真（CAE）技术人才培养探索与实践项目（20230104102）。参考文献引用格式参考文献引用格式：宁艳亭,张姗姗,葛卫京.基于PDPS软件的汽车侧围内板焊装线仿真研究J.汽车工艺与材料,2023(5):19-24.NING Y T,ZHANG S S,GE W J.Simulation Research on Welding Line of Automobile Side Wall Inner Panel Based on PDPS SoftwareJ.Automobile Technology&Material,2023(5):19-24.1前言高质量发展是全面建设社会主义现代化国家的首要任务。要实现高质量发展，必须完整、准确、全面贯彻新发展理念，推进新型工业化，加快制造强国、质量强国、数字中国建设。经过改革开放四十多年的发展，我国已成为世界第二大经济体，制造业大国。但我国国力还不强，实现由制造业大国向制造业强国的转变，是我国经济发展面临的重大课题1。汽车产业在制造业中占有举足轻重的地位。汽车产业链比较长，关联度比较高，涉及面比较广，汽车制造业增加值占到整个工业增加值的比重高。坚持以供给侧结构性改革为主线，加强统筹协调，推动汽车产业高质量发展，是提升我国制造业整体实力的关键。近十年，我国汽车领域长足发展，除了车型和品牌以外，在更多新技术领域方面，中国汽车工业也取得了诸多突破。尤其是新能源领域，发展十分迅猛，已逐步成长为汽车领域的创新高地。第5期汽车工艺与材料随着科技的发展，新技术的不断应用，汽车生产线从流水线到现在全自动生产线，见证了工业发展从 1.0到 4.0的变化。汽车焊装线从手动焊装线到柔性焊装线，生产效率有了巨大提升2，为全面智能制造奠定了基础。柔性焊装线主要通过自动切换夹具机构和电气控制程序实现多种车身拼装焊接模式3，是目前国内外车身生产线主要方式。相比而言，中国焊装生产线的起步较晚，但很多自主品牌通过技术创新，推动了中国焊装生产线的革命性进步4。但中国汽车焊装生产线自动化、智能化程度与国外一流汽车公司还有一定差距。本文利用仿真软件 PDPS，对汽车侧围内板焊装线仿真研究，以期为焊装生产线自动化、智能化发展提供重要参考。2焊装生产线仿真工作站建模2.1PDPS软件仿真流程机器人生产线的虚拟仿真运行一般分为基于时序驱动和基于事件驱动的模式，基于时序驱动的仿真模式为人为设定时间长度决定设备进入仿真的时机，基于事件驱动的仿真模式为按照信号交互的逻辑关系决定设备进入仿真的时机。相比而言，基于时序驱动的仿真驱动模式操作更为简单，易于实物相连接。在 PDPS 软件中，一般采用基于时序驱动的仿真运行模式进行机器人生产线工艺规划，对于有信号逻辑关系要求的仿真项目也会按照基于事件驱动的仿真运行模式进行仿真。PDPS 是 Process Designer&Process Simulate 的简称，是西门子公司 Tecnomatix 下的产品5，PD 的主要功能是数据管理与工艺规划，PS 的主要功能是实现仿真验证与离线编程6，该软件目前广泛应用于汽车的焊装工艺规划以及设计领域。本文通过利用 PDPS 软件模拟机器人在真实环境中的工作状态，解决产品设计、制造过程可能出现的问题，汽车侧围内板焊装线仿真流程如图1所示。2.2焊装生产线仿真工作站建立2.2.1工作站数据导入焊装生产线仿真工作站建立前，先梳理工件、抓手、滑台、机器人、焊接夹具、围栏等资源的三维模型。第 1 步，存放仿真过程中所要用到的文件，需要建立该项目的Project和Library文件夹。第 2 步，PDPS 软件支持的数据文件格式是 jt，应用cojt_generate.bat插件对文件格式处理。第3步，数据导入前，正确定义数据类型。2.2.2焊点数据导入在进行焊装夹具设计时，按照6点定位原则进行工件定位，保证工件的最小变形。根据6点定位原则拟定焊点坐标并制作焊点文件，然后将焊点文件导入PD软件。2.2.3焊枪状态定义焊枪是焊接工作的主体，焊枪的行程运动是焊接中基本的运动模型7，焊枪行程和焊枪开合状态关系焊枪运动情况。定义焊枪的 4 种状态为初始状态、半开状态、打开状态和闭合状态。2.2.4焊枪姿态确定由于焊枪姿态对焊缝质量有一定的影响，在满足焊枪可达性的前提下，对工件、夹具的位置进行调整，确保焊枪姿态符合要求。对工件进行焊接过程中，分析焊点空间可达性，实时调整焊枪姿态，同时还要保证焊枪与工件之间、焊枪与夹具之间不发生碰撞干涉。机器人 6 个关节角度决定了焊接机器人机械臂末端的位置和姿态，对焊接机器人 6个关节角度分别进行调节，确保焊枪姿态，焊接机器人姿态调整如图2所示。2.2.5夹具机构定义夹具是对工件进行定位、紧固，保证工件相对位置关系的附加装置。在仿真开始前，需要对夹具模型进行机构定义。利用“Kinematics Editor”命令，设置运动副、设置旋转运动的旋转轴及摆角范图1汽车侧围内板焊装线仿真流程开始仿真结果是否满足设计需求输出结果是否夹具、生产线布局焊点分布等结构优化焊装生产线仿真焊装生产线工作站建立产品、生产线及焊点数据导入 20生产现场围、对夹具动作和状态定义，如图3所示。2.2.6机器人焊接路径设置机器人在焊接过程中，正常情况下，其工作路径为从起点到指定位置的一条直线，而在实际生产中，生产线路上会有夹具、工件的阻挡，其工作路径往往不是一条直线。这种情况下，本文仿真研究需要设置焊接机器人工作路径，防止在焊接前发生与夹具和工件的碰撞。利用 Add CurrentLocation 命令，在路径编辑器中，调整焊接路径的中间点，设置焊点排序，焊枪会按照设置点的前后顺序执行焊接操作，从而避开碰撞干涉区域。实际生产中，多机器人协同工作在汽车车身焊装生产线广泛应用，不能主观将多机器人情形看成单台机器人的组合，要以焊点合理分配、焊接路径最短为目标有效解决汽车车身焊接生产线中的路径优化问题8。设置机器人焊接路径如图 4所示。图 4a 中箭线为 1 号机器人焊接路径，可以看出，1号机器人焊接路径在工件之前进行了路径调整，其中一段路径与工件平行，保证了焊接机器人与工件、夹具的相对位置，相较于起始点直接到焊接点的情况，本文焊接路径更有利于保证不发生焊接机器人与工件、夹具之间的碰撞干涉以及实现工厂流水化生产。图4b所示箭线为2号机器人焊接路径，从图中可以看出2号焊接机器人工作路径要满足2个工件焊接的需求，既要保证不发生焊接机器人与工件、夹具之间的碰撞干涉，又要实现机器人焊接路径的最优设置，因工件对称布置，宜采用图示 X型焊接路径。图 4c所示箭线为 3号机器人焊接路径，从图中可以看出焊接机器人与工件的相对位置与图 4a 相同，因此 3 号机器人焊接路径与1号类同。2.2.7仿真工作站布局整合数据，按照各工位布局制作三维布局图。考虑机器人的可达范围，设置传送带、抽检宁艳亭 等：基于PDPS软件的汽车侧围内板焊装线仿真研究图2机器人位姿调整图3夹具机构定义图4机器人焊接路径设置（c）3号机器人焊接路径（b）2号机器人焊接路径（a）1号机器人焊接路径 21第5期汽车工艺与材料台、工件放置架、机器人、滑台、夹具、围栏在合理位置，预留一定空间，保证机器人的正常工作空间，侧围内板焊装线布局如图5所示。3焊装生产线仿真研究内容在焊装生产线建模完成后，开始对整个焊接过程进行虚拟仿真。随着工业机器人的快速发展，其在汽车制造、机械加工、焊接、上下料作业中的应用越来越多9。工业机器人的灵活运用是汽车生产技术创新的一个重要方向，本文研究的侧围内板的自动焊接线，有人工上件、机器人焊接、机器人下料过程，主要仿真内容如下：a.研究焊装机器人工作过程中，焊点可达性以及是否发生碰撞干涉，机器人及焊枪的运动路线及姿态调整。b.研究下料过程中机器人关节值（Joint Value）随时间旋转角度变化情况。c.研究焊装线的生产节拍。4侧围内板焊装生产线仿真结果分析4.1焊接过程碰撞干涉情况实际焊接过程中，往往受制于空间限制，焊枪与夹具之间可能会发生碰撞。在本文焊接仿真过程中，运用 Collision 检查，检查结果如图 6 所示。焊枪与夹具之间发生碰撞，焊枪与夹具干涉部分会通过干涉状态给出提示，如图 6a 所示。发生碰撞干涉后，通过2种途径调整，一是调整焊枪路径；二是调整焊枪姿态，来避免碰撞干涉，调整后情况如图6b所示。4.2焊接过程机器人关节值旋转角度变化情况工件焊接过程中，采用6自由度机械手焊接机器人，其多关节机械手动作灵活、运动惯量小且通用性强。6 自由度焊接机器人是典型的多轴插补控制系统，其关节值反应了机器人关节的旋
