DB41T 2427-2023数控套料技术要求.pdf

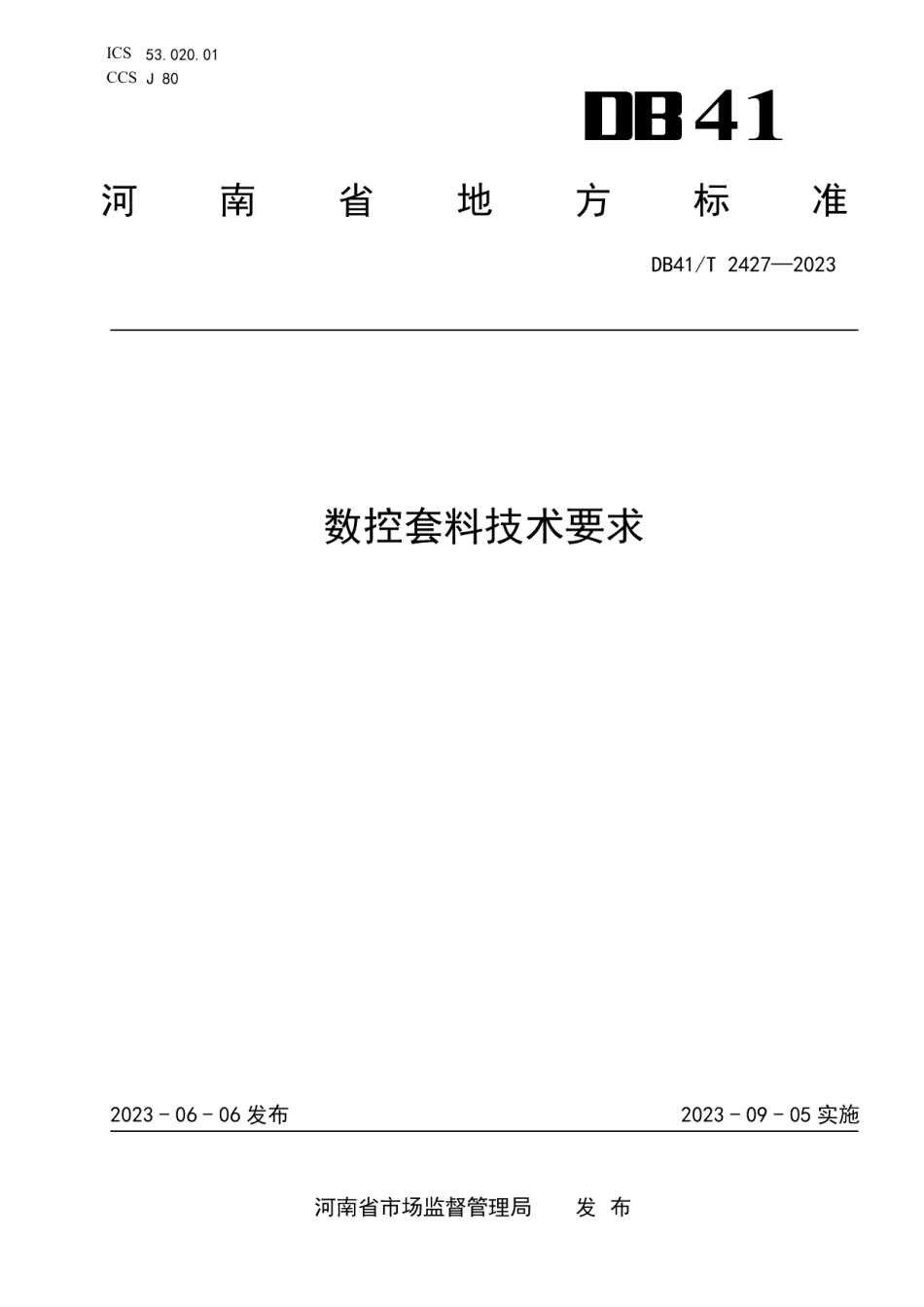

ICS53.020.01CCS J 800B41河南省地方标准DB41/T2427-2023数控套料技术要求2023-06-06发布2023-09-05实施河南省市场监督管理局发布DB41/T2427-2023前言本文件按照GB/T1.1一2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别专利的责任。本文件由河南省起重机械标准化技术委员会提出并归口。本文件起草单位：河南卫华重型机械股份有限公司、长垣市市场监督管理局、纽科伦（新乡）起重机有限公司、河南蒲瑞精密机械有限公司、河南省特种设备安全检测研究院、国家桥架类及轻小型起重机械质量监督检验中心、河南省起重设备配件产品质量监督检验中心、长垣市质量技术监督检验测试中心、河南省计量科学研究院、河南省质量技术监督培训中心。本文件主要起草人：刘宗元、吴庆富、李静宇、吴军、逯融、刘永刚、韩艳红、付晓辰、李永福、段君飞、部广胜、吴远、吴庆宁、王洪波、张楠、孟琳、郭琳、张杰义、杨彬、杨卫铁、范一帆、孟二建、张爽。IIDB41/T2427-2023数控套料技术要求1范围本文件规定了数控套料技术要求。本文件适用于机械产品及其零部件数控套料和排版。2规范性引用文件本文件没有规范性引用文件。3术语和定义下列术语和定义适用于本文件。3.1留边待切割零件轮廓与原材料轮廓之间的距离。3.2排版在原材料上，运用计算机对零件轮廓的排布过程。3.3引入线连接零件轮廓外的穿孔位置和零件轮廓轨迹的线。3.4引出线连接零件轮廓外的延续切割位置和零件轮廓轨迹的线。3.5共边零件轮廓在排布过程中，两个相邻零件轮廓共用一条切割线。3.6桥接成行或成列的一组零件轮廓上的某一点或多点与周边连接到一起的方法。4技术要求4.1轮廓图轮廓图是表达零件平面结构的图形，应为单图层，按照1：1的比例绘制；零件轮廓应封闭。4.2留边零件轮廓排版过程中，零件轮廓与原材料轮廓边缘的距离见表1和图1。
