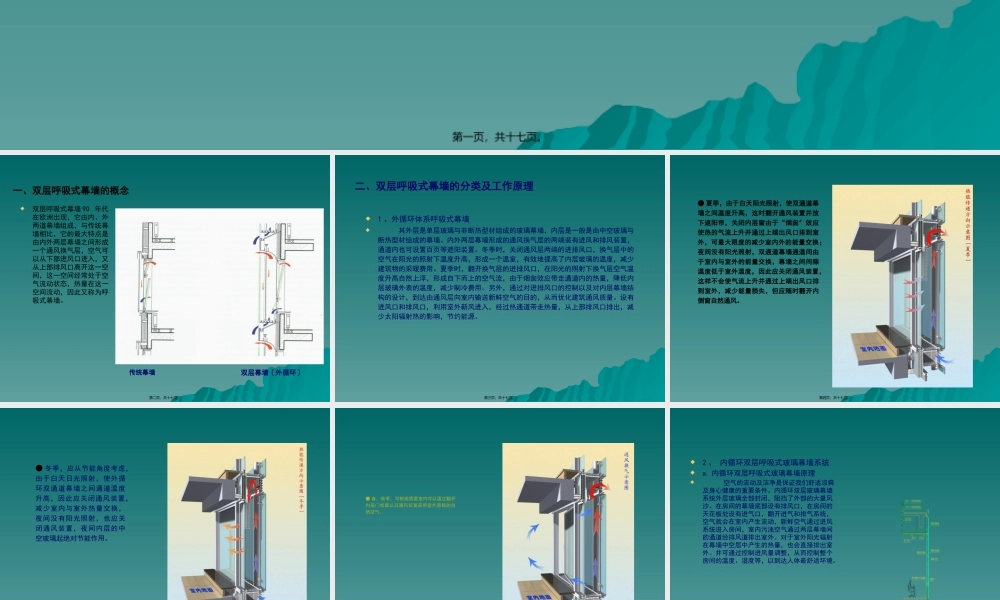

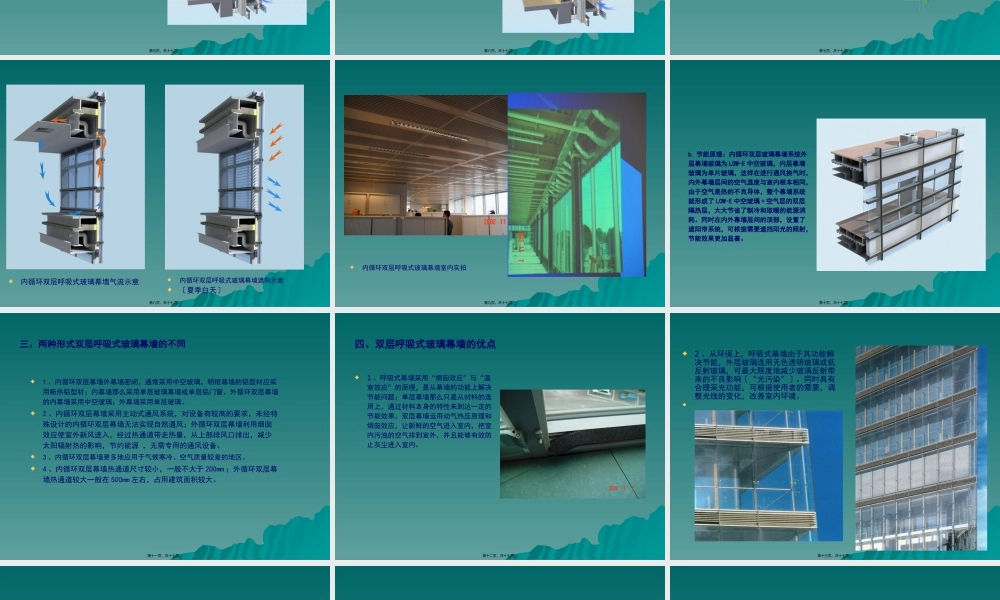

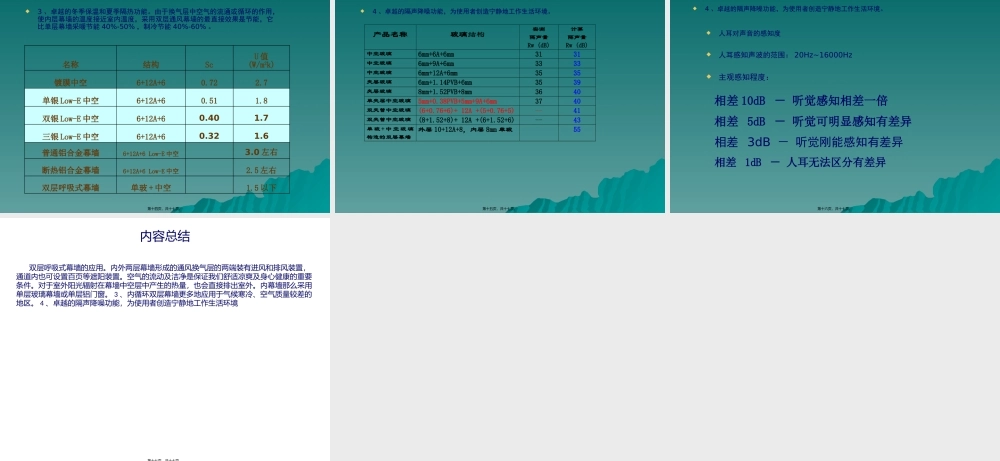

双层呼吸式幕墙的应用,第一页，共十七页。,一、双层呼吸式幕墙的概念,双层呼吸式幕墙90 年代在欧洲出现，它由内、外两道幕墙组成，与传统幕墙相比，它的最大特点是由内外两层幕墙之间形成一个通风换气层，空气可以从下部进风口进入，又从上部排风口离开这一空间，这一空间经常处于空气流动状态，热量在这一空间流动，因此又称为呼吸式幕墙。,传统幕墙,双层幕墙外循环,第二页，共十七页。,1、外循环体系呼吸式幕墙 其外层是单层玻璃与非断热型材组成的玻璃幕墙，内层是一般是由中空玻璃与断热型材组成的幕墙。内外两层幕墙形成的通风换气层的两端装有进风和排风装置，通道内也可设置百页等遮阳装置。冬季时，关闭通风层两端的进排风口，换气层中的空气在阳光的照射下温度升高，形成一个温室，有效地提高了内层玻璃的温度，减少建筑物的采暖费用。夏季时，翻开换气层的进排风口，在阳光的照射下换气层空气温度升高自然上浮，形成自下而上的空气流，由于烟囱效应带走通道内的热量，降低内层玻璃外表的温度，减少制冷费用。另外，通过对进排风口的控制以及对内层幕墙结构的设计，到达由通风层向室内输送新鲜空气的目的，从而优化建筑通风质量。设有进风口和排风口，利用室外新风进入，经过热通道带走热量，从上部排风口排出，减少太阳辐射热的影响，节约能源。,二、双层呼吸式幕墙的分类及工作原理,第三页，共十七页。,夏季，由于白天阳光照射，使双通道幕墙之间温度升高，这时翻开通风装置并放下遮阳帘，关闭内层窗由于“烟囱效应使热的气流上升并通过上端出风口排到室外，可最大限度的减少室内外的能量交换；夜间没有阳光照射，双通道幕墙通道间由于室内与室外的能量交换，幕墙之间间隙温度低于室外温度，因此应关闭通风装置，这样不会使气流上升并通过上端出风口排到室外，减少能量损失，但应随时翻开内侧窗自然通风。,第四页，共十七页。,冬季，应从节能角度考虑，由于白天日光照射，使外循环双通道幕墙之间通道温度升高，因此应关闭通风装置，减少室内与室外热量交换，夜间没有阳光照射，也应关闭通风装置，夜间内层的中空玻璃起绝对节能作用。,第五页，共十七页。,春、秋季，可根据需要室内可以通过翻开内层门或窗以及通风装置获得室外新鲜的自然空气。,第六页，共十七页。,2、内循环双层呼吸式玻璃幕墙系统 a.内循环双层呼吸式玻璃幕墙原理 空气的流动及洁净是保证我们舒适凉爽及身心健康的重要条件。内循环双层玻璃幕墙系统外层玻璃全部封闭，阻挡了外部的大量风沙。在房间的幕墙底部设有排风口，在房间的天花板处设有进气口，翻开进气和排气系统，空气就会在室内产生流动，新鲜空气通过进风系统进入房间，室内污浊空气通过两层幕墙间的通道经排风道排出室外。对于室外阳光辐射在幕墙中空层中产生的热量，也会直接排出室外。并可通过控制进风量调整，从而控制整个房间的温度、湿度等，以到达人体最舒适环境。,第七页，共十七页。,内循环双层呼吸式玻璃幕墙气流示意,内循环双层呼吸式玻璃幕墙遮阳示意夏季白天,第八页，共十七页。,内循环双层呼吸式玻璃幕墙室内实拍,第九页，共十七页。,b.节能原理：内循环双层玻璃幕墙系统外层幕墙玻璃为LOW-E中空玻璃，内层幕墙玻璃为单片玻璃，这样在进行通风换气时，内外幕墙层间的空气温度与室内根本相同，由于空气是热的不良导体，整个幕墙系统就形成了LOW-E中空玻璃+空气层的双层隔热层，大大节省了制冷和取暖的能源消耗。同时在内外幕墙层间的顶部，设置了遮阳帘系统，可根据需要遮挡阳光的照射，节能效果更加显著。,第十页，共十七页。,三、两种形式双层呼吸式玻璃幕墙的不同,1、内循环双层幕墙外幕墙密闭，通常采用中空玻璃，明框幕墙的铝型材应采用断热铝型材；内幕墙那么采用单层玻璃幕墙或单层铝门窗。外循环双层幕墙的内幕墙采用中空玻璃；外幕墙采用单层玻璃。2、内循环双层幕墙采用主动式通风系统，对设备有较高的要求，未经特殊设计的内循环双层幕墙无法实现自然通风；外循环双层幕墙利用烟囱效应使室外新风进入，经过热通道带走热量，从上部排风口排出，减少太阳辐射热的影响，节约能源，无需专用的通风设备。3、内循环双层幕墙更多地应用于气候寒冷、空气质量较差的地区。4、内循环双层幕墙热通道尺寸较小，一般不大于200mm；外循环双层幕墙热通道较大一般在500mm左右，占用建筑面积较大。,第十一页，共十七页。,四、双层呼吸式玻璃幕墙的优点,1、呼吸式幕墙采用“烟囱效应与“温室效应的原理，是从幕墙的功能上解决节能问题；单层幕墙那么只是从材料的选用上，通过材料本身的特性来到达一定的节能效果。双层幕墙运用动气热压原理和烟囱效应，让新鲜的空气进入室内，把室内污浊的空气排到室外，并且能够有效防止灰尘进入室内。,第十二页，共十七页。,2、从环保上，呼吸式幕墙由于其功能解决节能，外层玻璃选用无色透明玻璃或低反射玻璃，可最大限度地减少玻璃反射带来的不良影响“光污染。同时具有合理采光功能，可根据使用者的需要，调整光线的变化，改善室内环境。,第十三页，共十七页。,3、卓越的冬季保温和夏季隔热功能。由于换气层中空气的流通或循环的作用，使内层幕墙的温度接近室内温度，采用双层通风幕墙的最直接效果是节能，它比单层幕墙采暖节能40%-50%，制冷节能40%-60%。,第十四页，共十七页。,4、卓越的隔声降噪功能，为使用者创造宁静地工作生活环境。,第十五页，共十七页。,人耳对声音的感知度人耳感知声波的范围：20Hz16000Hz主观感知程度：,相差10dB 听觉感知相差一倍,相差 5dB 听觉可明显感知有差异,相差 3dB 听觉刚能感知有差异,相差 1dB 人耳无法区分有差异,4、卓越的隔声降噪功能，为使用者创造宁静地工作生活环境。,第十六页，共十七页。,内容总结,双层呼吸式幕墙的应用。内外两层幕墙形成的通风换气层的两端装有进风和排风装置，通道内也可设置百页等遮阳装置。空气的流动及洁净是保证我们舒适凉爽及身心健康的重要条件。对于室外阳光辐射在幕墙中空层中产生的热量，也会直接排出室外。内幕墙那么采用单层玻璃幕墙或单层铝门窗。3、内循环双层幕墙更多地应用于气候寒冷、空气质量较差的地区。4、卓越的隔声降噪功能，为使用者创造宁静地工作生活环境,第十七页，共十七页。,
