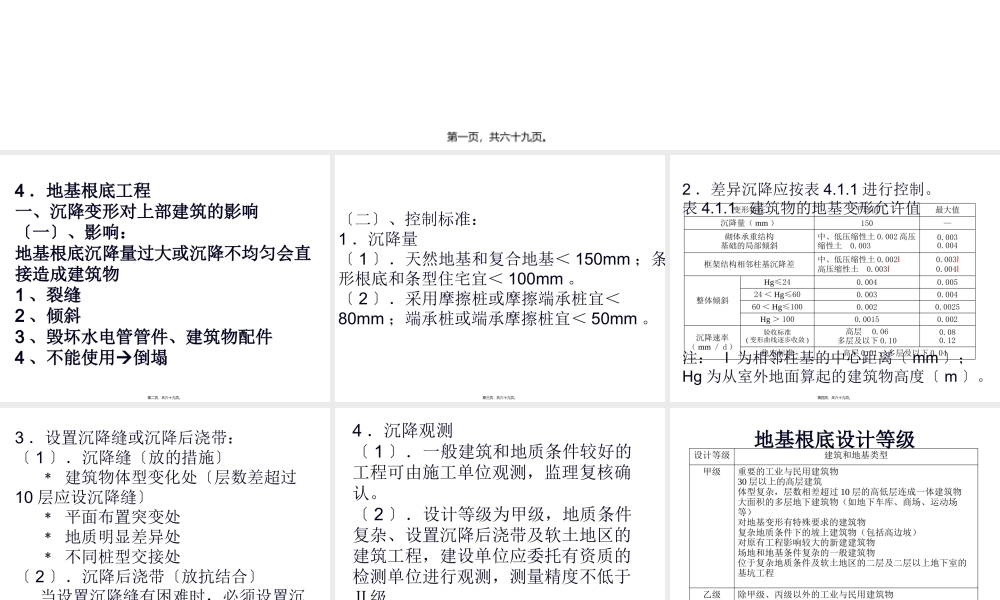

住宅工程质量通病控制标准DGJ32/J16-2005J10687-2006土建局部：共8章60条南京市建筑安装质量监督站 胡全信,第一页，共六十九页。,4地基根底工程一、沉降变形对上部建筑的影响一、影响：地基根底沉降量过大或沉降不均匀会直接造成建筑物1、裂缝2、倾斜3、毁坏水电管管件、建筑物配件4、不能使用倒塌,第二页，共六十九页。,二、控制标准：1沉降量1天然地基和复合地基150mm；条形根底和条型住宅宜100mm。2采用摩擦桩或摩擦端承桩宜80mm；端承桩或端承摩擦桩宜50mm。,第三页，共六十九页。,2差异沉降应按表4.1.1进行控制。表4.1.1 建筑物的地基变形允许值注：l 为相邻柱基的中心距离mm；Hg为从室外地面算起的建筑物高度m。,第四页，共六十九页。,3设置沉降缝或沉降后浇带：1沉降缝放的措施 建筑物体型变化处层数差超过10层应设沉降缝 平面布置突变处 地质明显差异处 不同桩型交接处2沉降后浇带放抗结合 当设置沉降缝有困难时，必须设置沉降后浇带。,第五页，共六十九页。,4沉降观测1一般建筑和地质条件较好的工程可由施工单位观测，监理复核确认。2设计等级为甲级，地质条件复杂、设置沉降后浇带及软土地区的建筑工程，建设单位应委托有资质的检测单位进行观测，测量精度不低于级。,第六页，共六十九页。,地基根底设计等级,第七页，共六十九页。,二、桩身质量不符合要求一、原因很多：1预制桩半成品质量接头质量打压桩工艺地质2灌注桩成孔质量灌注工艺砼拌和物质量钢筋笼质量地质,第八页，共六十九页。,二、控制措施及检验1措施 预制桩进场检验1.合格证、外观；2.管桩抗弯试验300节抽1节障碍物清理插桩垂直度节头处理最后灌入度压力值、标高、锤击桩最后十阵的入土深度土方开挖开挖方案灌注桩成孔质量控制原材料质量控制砼充盈系数1.01.3超灌高度要求人工成孔0.51.0m，其他成孔1.02.0m砼浇灌质量控制土方开挖,第九页，共六十九页。,2检验1承载力 静载试验：抗压、抗拔1，3根；高应变：2%，5根。2完整性 800 嵌岩桩10抽芯或声波透射；低应变：国标：预制10%、灌注20%，且每根柱下承台不少于1根；省标：预制20%、灌注30%，且每根柱下承台不少于1根；建议：偏位超标桩、问题桩均应做桩身完整性检测。,第十页，共六十九页。,3桩位 预制桩(钢桩)桩位的允许偏差(mm),第十一页，共六十九页。,灌注桩的平面位置和垂直度允许偏差,第十二页，共六十九页。,5地下防水工程一、防水砼结构裂缝、渗水一、原因：1地基变形2水文地质环境3平面布置复杂4钢筋限裂不够5砼性能差6施工施工缝、冷缝、预留预埋、养护,第十三页，共六十九页。,二、措施控制标准1控制地基变形2选择变形钢筋并做到细而密，钢筋网间距150mm。3设置约束梁或暗梁对地下室墙板、纵向配筋不宜少于622。4合理设置后浇带或变形缝，并应有构造详图。5选择抗渗砼，并掺抗裂纤维。6墙板砼分层浇筑，泵送砼每层厚度宜为500700mm。7泵送砼应两次振捣，水平构件还应进行二次收浆压实。8养护14d。,第十四页，共六十九页。,9后浇带、施工缝的处理。1后浇带部位宜采取加强防水措施增加柔性防水层等；2后浇带部位宜增加抗裂钢筋网；3后浇带、施工缝应设置规格为-3300的止水钢板；4后浇带砼应采用防水微膨抗裂砼；5二次浇筑砼前，应凿除一层旧砼，冲洗干净、垫浆浇注砼并振捣密实；6后浇带砼保水养护14d。,第十五页，共六十九页。,10沉降缝处理1应控制差异沉降和沉降量；高跨或沉降量大的局部应先行施工尽量消除差异沉降量；2应采用埋入式橡胶止水带或折叠式2mm厚不锈钢、紫钢等金属止水带；3缝隙内应嵌填沥青麻丝、泡沫塑料等耐腐柔性材料；4变形缝外侧迎水面宜贴柔性好、耐久性高的防水卷材；内侧铺贴卷材后宜用厚钢板做保护层。,第十六页，共六十九页。,变形缝图图1,第十七页，共六十九页。,6 砌体工程砌体主要指砖砌体、轻质砌块砌体、空心砼砌块砌体以及石砌体等。一、砌体裂缝一、产生原因：1地基变形2温度变化、温差钢=1.210-5，砼=1.010-5，红砖=0.50.710-5，3材料干缩4建筑物过长累计变形大5施工灰缝不密实、塞方不密实、砌块出釜时间短、粉刷过早等,第十八页，共六十九页。,二、控制标准1控制地基变形2限制建筑物长度，L40m时应设置变形缝，设置后浇带可适当放宽，但不得超过标准规定。砌体房屋伸缩缝的最大间距,第十九页，共六十九页。,3对建筑物进行保温缩小温差引起的裂缝，主要是对屋顶和外墙体保温。4调整钢筋砼构件与砌体之间的刚度来调节温度变化产生的差异变形，到达减少可见裂缝的目的。1控制砼结构的刚度：*顶层圈梁、卧梁高度不宜超过300mm。*外墙转角处构造柱的截面不应大于240240 mm。*与楼板同时浇筑的外墙圈梁的截面高度不应大于300 mm。2提高砌体强度：*顶层及女儿墙砌体砂浆强度等级不应小于M7.5其目的是提高砌体的抗压抵抗能力。,第二十页，共六十九页。,5增强构造措施，限制可见裂缝的出现起约束作用。1砌体工程的顶层、底层应设置通长现浇钢砼窗台梁，h120 mm，纵筋410。其它楼层为通长窗台板，h60 mm，纵筋38。砼强度等级C20。2顶层门窗洞口过梁伸入两端墙内每边600 mm，且过梁上水平灰缝内设置23道通长焊接钢筋网片26300。3轻质砌体彻长度大于5m时，增设间距3 m的构造柱；每层墙体中部设置现浇钢筋砼腰梁，h120 mm，并与墙同宽；砌体端部增设构造柱，预留门窗洞应采用钢筋砼框加强。4屋面砌体女儿墙应设置间距3 m的构造柱和钢筋砼压顶梁h120 mm。5洞口宽度2m时，两边应设置构造柱。,第二十一页，共六十九页。,6加强施工措施，提高抗裂效果。1提高砌体砂浆保满度和填充墙塞方的密实度间隔15d塞方，增强砌体的抗变形能力。c=h-q=(1.0-0.6)10_5310320=0.4310_22=0.24 mmc-差异变形值理论计算的总裂缝宽度h-相同温度变化下，砼的结构的变形量q-相同温度变化下，砌体的变形量当砼结构的刚度不是足够大时，砌体产生的抵抗应力会限制砼结构的变形，实际裂缝宽度会小于理论计算值，此时砌体的变形就可能是在弹性范围内，当温度升高时，砌体被压缩的变形会反弹，这样砌体就会同砼结构协调变形，消除可见裂缝的出现。,第二十二页，共六十九页。,2延长轻质砌块的停放时间28d，宜45d，减少材料收缩引起的裂缝。3在施工过程中消除砌体收缩引起的裂缝。即填充墙与框架柱的交接应预留15 mm深的缝隙，在填充墙收缩根本完成后，用1：3水泥砂浆嵌实。,第二十三页，共六十九页。,二、砌筑砂浆饱满度不符合标准要求砌筑砂浆饱满度不符合要求，也会降低砌体的抗压抵抗能力，不利于墙体抗裂。三、砌体标高、轴线等几何尺寸偏差。偏差大，会引起用户的投诉。,第二十四页，共六十九页。,7砼结构工程一、砼结构裂缝一、原因：1地基变形。2平面形状复杂。3温度变化。4砼收缩干缩率。5砼构件刚度小或截面突变。6配筋外墙砼结构超筋，其它构件配筋缺乏或构造措施不合理等。7施工钢筋制绑、浇注、养护、拆模与上荷过早。,第二十五页，共六十九页。,二、控制标准1控制地基变形。2、平面布置应规那么，防止形状突变。3、对建筑物进行保温。4、控制现浇板厚度，保证现浇板的刚度来减小裂缝宽度正应力作用下，砼结构或构件也会出现裂缝，到达不出现可见裂缝的目的。1厨卫间和阳台90 mm；2客厅、房间120 mm；3板式阳台根部120mm。,第二十六页，共六十九页。,5、加强构造措施，限制可见裂缝的出现。1建筑物两端开间及变形缝两侧的现浇板应设置双层双向钢筋8mm、100 mm。2其他开间的现浇板也宜设置双层双向钢筋，当电管较集中的房间也应设置双层双向钢筋。3外墙阳角处的现浇板内应设置不小于710的放射筋，长度板跨的1/3，且2m导那么为1.5m。,第二十七页，共六十九页。,4现浇板宽度急剧变化处和大开洞削弱处等易引起应力集中的地方其配筋为8mm、100 mm；并在板的上外表布置纵横方向的温度收缩钢筋。5室外悬臂板应设置抗裂分布筋纵向布置，且6 mm，200 mm。6梁高超过450mm时，应配腰筋，且12 mm，200 mm。,第二十八页，共六十九页。,7塑料电管直径应小于板厚的1/3。单层网片时，电管上方应增设6150，宽度450 mm的钢筋网片。,第二十九页，共六十九页。,6、限制砼强度，减少砼收缩。砼强度，水泥用量，收缩。因此，现浇板砼强度等级不宜C30。7、加强施工措施，降低可见裂缝的发生。1宜优先选用早强型水泥硅酸盐水泥或普通硅酸盐水泥。2选择高性能外加剂如减水率12%、对砼收缩影响小的外加剂。3选择好的砂、石原材料中、粗砂，含泥量小。,第三十页，共六十九页。,4严格控制钢筋保护层保护层垫块和支撑的间距应根据钢筋的直径和钢筋骨架的重量来确定。10及以下钢筋垫块间距500mm，一般宜在7001200mm之间。5商品砼应两次振捣，两次收平压实。6加强砼养护。7砼强度小于10Mpa时，严禁在现浇板上吊运或堆放重物。,第三十一页，共六十九页。,二、砼保护层偏差。三、砼构件的轴线、标高等几何尺寸偏差。,第三十二页，共六十九页。,8楼地面工程一、水泥砂地面起砂、空鼓、裂缝一、产生原因：1基层清理不干净。2、铺料时基层外表水份过多。3砼或砂浆强度低、水灰比过大。4收平压实差。5保养差。二处理措施详“控制标准二、厨、卫间楼地面渗漏水一原因1未设防水隔离层。2预留孔洞填塞不密实。3节点防水处理马虎。,第三十三页，共六十九页。,二处理措施1有防水要求的建筑地面必须设置防水隔离层。1防水砂浆、防水砼但要几遍成活，要阻断毛细孔。2聚合物防水处理剂。3聚胺脂防水涂膜或卷材不宜选用，当必须选用时，应采取措施确保水泥类保护层不起壳开裂。4防水隔离层的泛水高度300 mm。5卫生间墙面应用防水砂浆刮糙两遍。,第三十四页，共六十九页。,2节点处理1周边整浇防水反梁，高度200 mm，砼强度等级C20，建议反梁内配置一定数量的构造钢筋。2防水地面应比其它地面低30mm。3地面找平层排水坡度为11.5，地漏口应比相邻地面低5 mm。4预留洞口清洗干净后，涂刷加胶水泥浆作粘结层，并分两次浇筑掺有抗裂防渗剂的微膨胀细石砼和抗裂防渗水泥砂浆，并嵌填密实。,第三十五页，共六十九页。,3渗水试验1第1次洞口填塞板厚2/3待砼凝固后做4h蓄水试验；2第2次洞口填塞完后做24小时蓄水试验；3地面施工完成后，做蓄水深度为2030 mm，时间24小时蓄水试验。4第3次蓄水试验要填写试验记录，建设、施工、监理应签章。,第三十六页，共六十九页。,9装饰装修工程本章主要讲解超标准和新增内容：一、外墙基层毛化处理1、提出了人工毛化处理采用剁斧凿，每100cm216点的要求也就是每25 mm要凿一点。2、轻质砌体宜采用满铺网片来增强粉刷层与基体的粘结力。3、不同材料基体交接处铺设抗裂网的宽度300 mm。,第三十七页，共六十九页。,二、外墙抹灰1、第二遍抹灰前对前一遍抹灰质量要进行检查与修补；2、各抹灰层之间的最少间隔时间为27天即夏季2-3天，冬季5-7天；3、抹灰层总厚度的处理：1总厚度35 mm、50mm时，必须挂大孔钢丝网，且固定钢丝网的固定件锚入砼基体的深度25mm，其他基体50mm;2总厚度50mm时，由设计单位提出加强措施挂钢筋网浇砼等。,第三十八页，共六十九页。,三、外墙饰面砖1、提出外墙保温层上不宜粘贴饰面砖。2、饰面砖粘贴时，应及时去除缝隙内的粘贴砂浆，确保嵌缝密实。,第三十九页，共六十九页。,四、外墙饰面板一、湿做法饰面板1、设有外保温的墙面不得采用湿做法饰面板因挂网会破坏保温层和防水层；2、设置的钢筋网固定点间距500mm。在空心砖或轻质砌体上的固定点应采用穿墙钢筋或预埋件；3、饰面板安装应采用大理石胶或生石膏浆座缝，填塞砂浆前再用聚合物水泥砂浆从内侧将缝隙封实，防止漏浆和反碱。二、干挂饰面板：在挂板前，要求在外墙面设置一道防水层粉防水砂浆或刷防水涂料。,第四十页，共
