大型园区网组网架构的设计与实现计算机专业.doc

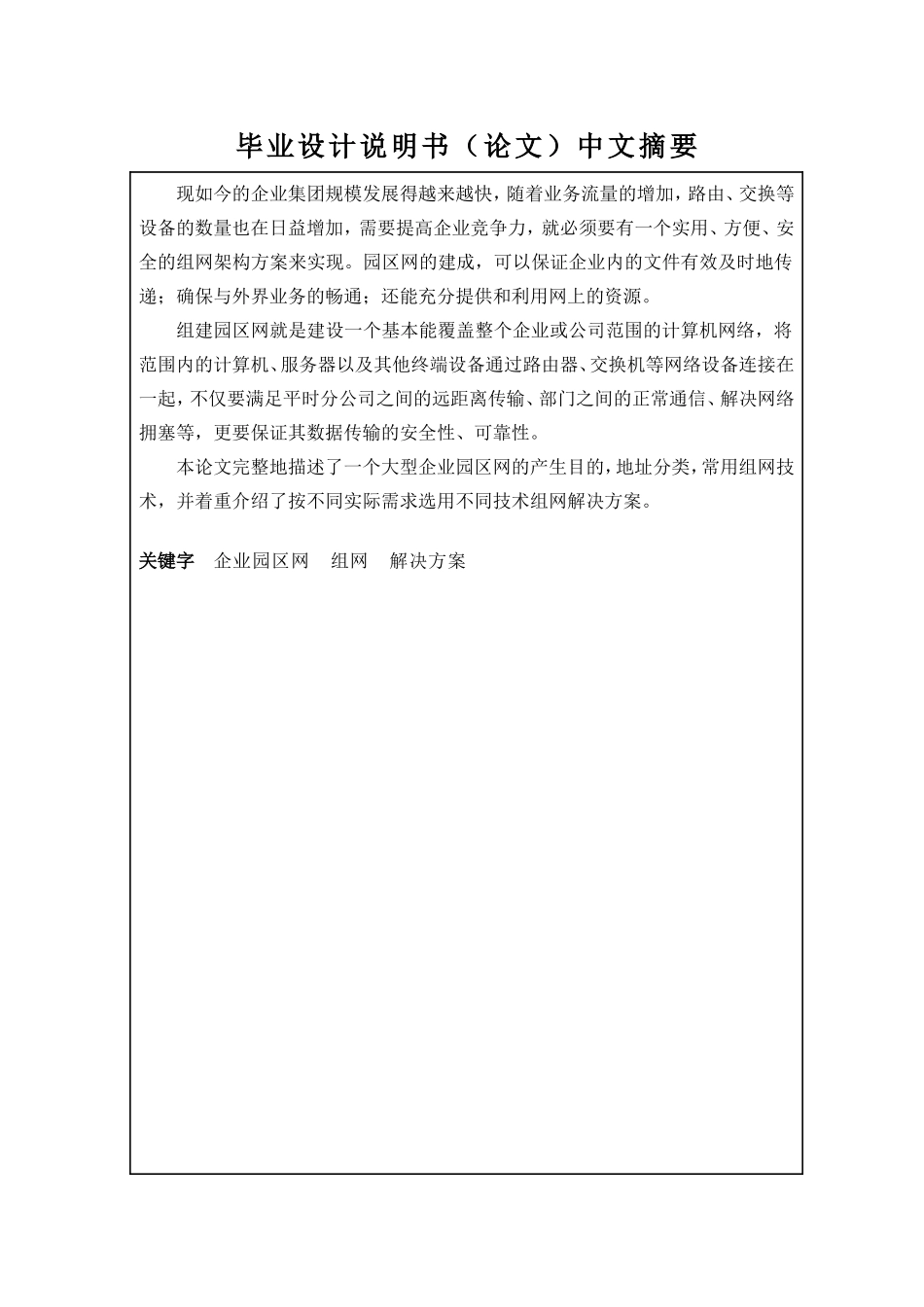

毕业设计说明书（论文）中文摘要 现如今的企业集团规模发展得越来越快，随着业务流量的增加，路由、交换等设备的数量也在日益增加，需要提高企业竞争力，就必须要有一个实用、方便、安全的组网架构方案来实现。园区网的建成，可以保证企业内的文件有效及时地传递；确保与外界业务的畅通；还能充分提供和利用网上的资源。 组建园区网就是建设一个基本能覆盖整个企业或公司范围的计算机网络，将范围内的计算机、服务器以及其他终端设备通过路由器、交换机等网络设备连接在一起，不仅要满足平时分公司之间的远距离传输、部门之间的正常通信、解决网络拥塞等，更要保证其数据传输的安全性、可靠性。 本论文完整地描述了一个大型企业园区网的产生目的，地址分类，常用组网技术，并着重介绍了按不同实际需求选用不同技术组网解决方案。 关键字 企业园区网 组网 解决方案 毕业设计说明书（论文）外文摘要 Title Design and implementation of large-scale campus network architecture Abstract Now the group size enterprise development faster and faster, with the increase in the number of traffic, routing, switching and other equipment is also increasing, the need to improve the competitiveness of enterprises, it is necessary to have a practical, convenient and secure group network architecture scheme. Built campus, you can ensure the effective and timely file the enterprise to pass; and ensuring the smooth flow of business with the outside world; and also an adequate supply and use of online resources. The formation of the campus is to build a base to cover the entire enterprise or company-wide computer network, computers, servers and other terminal devices in range are connected together by routers, switches and other network equipment, not only to meet the usual far between branches normal communications transmission distance between departments, solve network congestion, but also to ensure the security of its data transmission reliability. In this paper, a complete description of the purpose of generating a large enterprise campus networks, addresses classification, common network technology, and focuses on the actual needs of different networks use different technology solutions. Keywords Enterprise campus network；Networking；Solutions 目录 前言 1 1.1 研究背景 3 1.2 企业园区网基本功能 3 1）园区网的访问数据量大。 3 2）园区网内访问的人数和时间比较集中。 3 3）园区网内用户访问的内容也相对集中。 3 4）要求园区网的网络环境稳定运行。 3 5）园区网的建设和维护综合实际的成本问题，资金比较紧张。 3 1.3 关于设计使用的模拟器 4 第二章 企业园区网规划相关技术简述 5 2.1 企业园区网特点 5 2.2 企业网结构化网络布线 6 2.3 园区网拓扑结构 6 2.4 网络层次 7 第三章 企业园区网设计 8 3.1园区网总体需求 8 3.2性能需求 8 3.3 园区网总体规划 9 第四章 企业园区网技术选择 12 4.1 DHCP服务器 12 4.2 网关冗余 12 4.3 ACL 13 4.4 以太网通道 14 4.5 STP生成树 15 4.6 VTP 16 4.7 OSPF协议 17 4.8 VPN 18 第五章 设计总体实现 19 5.1 为总公司分公司所有主机动态分配IP地址 19 5.2 为服务器分配IP地址 22 5.3 公司总部-核心层 23 5.4 公司办公大楼-汇聚层 24 5.5 总公司-分公司之间连通 25 5.6 与外网之间连通 27 5.7 限制访问 27 第七章 总结 33 前言 在现今的网络建设中，企业园区网的建设是非常重要的，企业网内部各种不同业务的开展是企业网发展迅速的最主要原因。从早期的企业网主要是简单的数据共享，简单数据库的共享到现在内部全方位的数据共享，从过去单一的企业到现在多个分支公司的全部互连，因而对网络的覆盖面要求越来越广。这一要求最早还只局限于各分支企业内部，现在则已是整个企业、整个行业，甚至整个Internet的共同要求。 在整个世界，尤其是在中国，Internet基础设施正在迅猛发展与普及，而且也提供了诸如移动IP和在线游戏之类的服务。在PC机的拥有量上，中国已经超过了日本，并且在不久的将来，中国会拥有世界上最大的移动网络。所有这些巨大的发展都意味着在将来的10年里，中国乃至全世界对IP网络专家的要求也会越来越高。 根据一个园区网的实际情况，经过细致的需求分析，基于合适的路由、交换等协议，设计一个大型园区网组网架构的方案。本项目要求学生具备一定路由、交换、安全等方面的知识，结合一些现有的网络拓扑规划，设计出一个实用、方便、安全的组网架构方案。方案应包括如何实现分公司之间的远距离传输、部门之间的正常通信、提高数据传输的安全可靠性、解决网络拥塞等功能。第一章 绪论 1.1 研究背景 发展迅猛的计算机网络，在潜移默化地改变着整个通信管理系统，其普及程度也越来越高。计算机网络的发展使得原先的以单一计算机为中心的网络环境转变至以网络为中心的网络环境，这些改进与变化都为工业、教学、商业、管理、科研等一些领域中的技术应用提供了新兴的网络通信技术及环境，同时也加强提高了网络内部用户间的信息交流、资源共享、科学计算、技术合作及有效管理等，这些发展和进步更一步推动了企业的生产、管理及发展基于新形态的网络环境，企业内部也被整合到了一起，内部系统更完善了。 所以研究并设计一个安全、可靠的园区网组网架构方案是具有现实意义的。同时，也是网络发展的必然趋势。 1.2 企业园区网基本功能 1.园区网指园区内计算机及附属设备互联运行的网络，是由计算机、打印机等终端设备；路由器、交换机等网络设备和一些服务器设备等等构成的，是一种用于企业管理的网络集成应用系统，并且能够通过与广域网的互联来实现与外网或是其他分公司间的远距离通信和共享资源。园区网应的出现给企业带来了方方面面的技术支持，包括了的办公、管理、业务交流等等，园区网有以下几大特点： 1）园区网的访问数据量大。 2）园区网内访问的人数和时间比较集中。 3）园区网内用户访问的内容也相对集中。 4）要求园区网的网络环境稳定运行。 5）园区网的建设和维护综合实际的成本问题，资金比较紧张。 2.园区网是目前应用较广泛的一种局域网类型，在园区网的构建中要满足以下功能设计： 1）园区网内部实现有效的信息共享，能完成对员工的管理，对日常办公事务的管理以及用户间的交流和用户访问外网的服务，对于园区网内的工作能提供基础技术的支持。 2）园区网内部的资料信息能实现收集、备份与管理，通过网络来获取更多的信息。 3）园区网内部能做到上级与下级之间、部门与部门之间、员工与员工之间的正常通讯，能为园区网内的用户提供很多网络服务，例如电子邮件、网页浏览、FTP与文件管理等，真正意义上实现办公自动化，大大的提高了公司的业务效率和水平。 4）数据的存储、传输及时可靠，园区网内的通信以及资源共享和企业管理统一高效的结合起来。 企业园区网的建设不仅仅是创建了一个更高效的网络系统环境，使用户能获得更多的便捷性，同时也让用户与用户间的交流更为便利，对于信息的搜集也更为便利，整体地提高了整个企业的综合水平。公司的管理与提升都离不了网络环境的完善与进步。 1.3 关于设计使用的模拟器 本设计是基于GNS模拟器实施的，原本考虑使用IOU模拟器，但经过实际地运行此软件、搭建拓扑后发现IOU并不适合作为本设计的模拟器，因为软件本身原因，IOU搭建的拓扑并不像GNS搭建地形象，无法直观地展现出设计的思路和规划。虽然GNS存在一些配置方面的缺陷，但通过更换最新的IOS文件后也基本上能实现完整的配置，并真实地模拟真实网络设备的运行，所以本网络的各项需求的实现是绝对具有实际意义的。 第二章 企业园区网规划相关技术简述 2.1 企业园区网特点 对于企业园区网进行特点分析首先要明确的就是企业的对网络的需求，企业的业务种类以及其所需应用技术等，确定了这些，再加以分析才能创建适合企业的高效的园区网络，这些需求分析是基础，基于这些来建设企业园区网才能有针对性、不盲目。园区网的特点分析能为许多方面提供依据，使得园区网建设策略更优良和完善。例如：需要实现的园区网功能；企业内部电子邮件服务；企业内部数据共享；企业园区网内带宽多少兆到桌面；员工权限设置等等。 企业网建设的常见特点总结为有以下特点： 1.实用性 企业园区网不但要能提供传统网络能提供的应用服务，电子邮件服务、网站浏览、数据共享等服务，也能提供其他的功能，例如视频点播、企业内部电话系统等应用。 2.稳定性 企业园区网网中有着许多的网络应用服务，那么整个网络内部长期有大量的数据传送和转发，流量大，用户多，同时进行的数据传输和频繁的用户登录登出都需要极稳定的网络环境才行，所以企业园区网一定要能提供稳定的网络性能。 3，先进性 通过网络系统结构的设计、网络设备的选型以及软硬件的部署，为不同的网络应用分配各自的优先级、延时和带宽等等。只有通过这些先进的技术才能让网络展现出更高的性能，网络才能运行更通畅稳定。 4，性价比高 企业园区网内部网络用户量大，因此必须要有足够的带宽，才能满足各园区网内部用户的不同网络需求。另外需考虑园区网建设初的资金，综合网络整体的建设，以达到最高性价比为目标实施部署。 5.管理性 企业园区网面向的对象包括企业内部员工、企业管理层人员等，需针对不同的对象设定不同的网络应用权限，这样才能更高效的进行企业办公以及企业员工间的沟通等。 6.可扩展性 园区网络要能跟随需求做出一定的调整和变化，另外，继续的发展会需要对网络环境进行扩展和增加设备等，这样园区网必须要有一定的可扩展性，才能适应企业的网络环境的变化。 2.2 企业网结构化网络布线 结构化综合布线
