一通三防汇报材料[最终版]（三）.doc

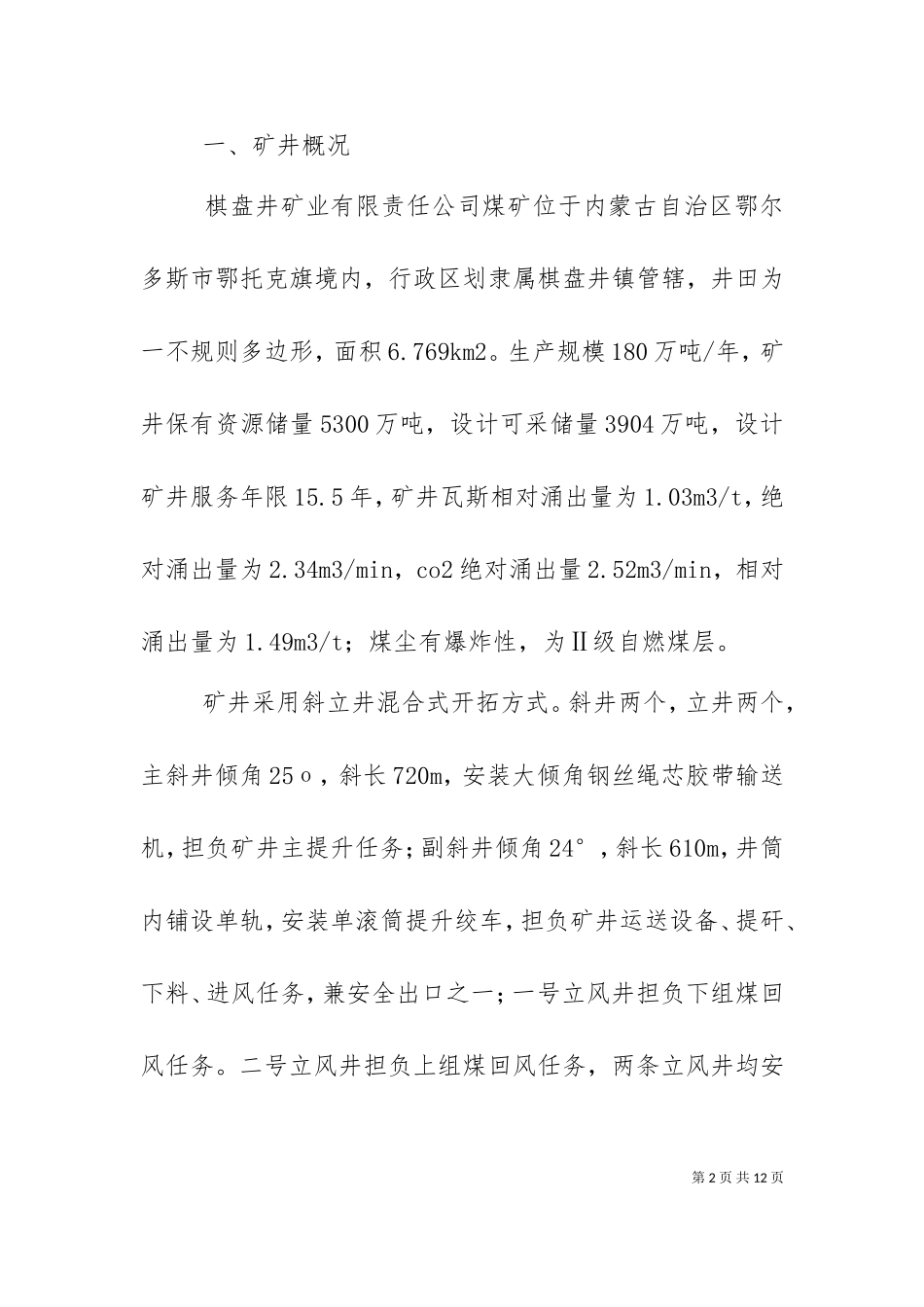

一通三防汇报材料[最终版] 内蒙古棋盘井矿业有限责任公司煤矿 汇报材料 内蒙古棋盘井矿业有限责任公司煤矿位于内蒙古自治区鄂尔多斯市鄂托克旗境内，行政区划隶属棋盘井镇管辖，2021年，根据国家及自治区煤炭资源整合政策，对棋盘井一号井、二号井及三号井进行整合，将原有1.20mt/a矿井建设成1.80mt/a 矿井，采矿许可证证号为：c1500002021061120214105。整合后井田总面积6.769km2，主要可采8号、9-1号、9-2号和16号煤层，共四层煤，设计8号和9-1号煤层一起开采，16号煤层设计采用综采，一次性采全高工艺。现将矿井质量标准化建设基本情况汇报如下： 一、矿井概况 棋盘井矿业有限责任公司煤矿位于内蒙古自治区鄂尔多斯市鄂托克旗境内，行政区划隶属棋盘井镇管辖，井田为一不规则多边形，面积6.769km2。生产规模180万吨/年，矿井保有资源储量5300万吨，设计可采储量3904万吨，设计矿井服务年限15.5年，矿井瓦斯相对涌出量为1.03m3/t，绝对涌出量为2.34m3/min，co2绝对涌出量2.52m3/min，相对涌出量为1.49m3/t；煤尘有爆炸性，为Ⅱ级自燃煤层。 矿井采用斜立井混合式开拓方式。斜井两个，立井两个，主斜井倾角25ο，斜长720m，安装大倾角钢丝绳芯胶带输送机，担负矿井主提升任务；副斜井倾角24°，斜长610m，井筒内铺设单轨，安装单滚筒提升绞车，担负矿井运送设备、提矸、下料、进风任务，兼安全出口之一；一号立风井担负下组煤回风任务。二号立风井担负上组煤回风任务，两条立风井均安装行人梯子间，为两个安全出口。 矿井开拓采用二个水平，分别开采8#、9#、16#号煤层。布置二个综采工作面、2个综掘工作面。 二、矿井主要生产系统 1、井下提升、运输系统 主斜井采用皮带输送机，主要提升煤炭，提升斜长720米。皮带安装有跑偏、断带、烟雾、堆煤、温度等综合保护装置。 副井筒内铺设单轨，安设单滚筒提升绞车，提升机有完善的过卷，过速、闸间隙保护、油温、信号闭锁等保护，担负矿井提矸、下料、进风任务，兼安全出口之一。 在主斜井皮带机一侧安装了一部架空乘人器。 2、地面运输系统 矿井煤炭外运采用公路运输方式；矿区有硬化的水泥路和沥青路，矿区外有运煤专用 3、井下辅助运输系统： 井下辅助运输轨道大巷采用调度绞车牵引矿车进行。副井及工作面辅助运输全部采用轨道运输，用于运送生产材料。 4、供电系统 地面工业广场建有一座35kv变电所，矿井供电电源为10kv双回路供电。主供电电源引至阿尔巴斯110kv变电站35kv侧，备用电源引至盘山110kv变电站10kv侧，双电源运行方式为主电源运行，备用电源带电备用。 在主井底设有中央变电所，电源实行双回路供电，分别来自地面变电所不同母线段，采用双回路分段运行方式。井下中央变电所安装2台变压器，其中一台带水泵、运输大巷、井底运输皮带、照明、绞车等负荷。另一台备用。 5、矿井排水系统 中央水泵：水泵md280-43×6型3台，流量为280m3/h，扬程为258m，1台工作，1台备用，1台检修，最大涌水时2台工作，选用外径φ132mm，壁厚6mm的无缝钢管作为排水管，水泵房底板标高：+1095m，主井井口标高：+1331.72m，排水高度：236.72m，由主井排出。 一水平水泵：水泵md280-43×9型3台，流量为280m3/h，扬程为387m，1台工作，1台备用，1台检修，电机功率450kw，最大涌水时2台工作，选用外径φ258mm，壁厚9mm的无缝钢管作为排水管，水泵房底板标高：+1035m，一号回风立井井口标高：+1365.8m，排水高度330.8m，由一号回风立井排出，。二水平水泵：水泵md450-60×8型3台，流量为450m3/h，扬程为480m，1台工作，1台备用，1台检修，电机功率为900kw，最大涌水时2台工作，选用外径φ325mm，壁厚9mm的无缝钢管作为排水管，水泵房底板标高：+985.00m，一号回风立井井口标高：+1365.80m，排水高度：380.8m，由一号回风立井排出，。 同时在二水平水仓内装备了一台强排水泵，其型号为275-421/11-500/w-8，流量为275m3/h，扬程为421m，电机功率500kw，电压等级10kv，排水管为φ219mm。 6、防灭火系统 目前开采煤层为8#、9-1#、16#煤层，自燃倾向性为Ⅱ级自燃。采用氮气防灭火技术（md-300型）和移动式阻化剂雾化系统（wj-24型喷射泵）的综合防火系统。 矿井安设了sg-2021型防灭火束管监测系统一套，能够早期监测到采空区温度及气体变化情况，及时分析煤炭自燃动态。 各采、掘工作面及回风巷道，水泵房、变电所、胶运皮带机头等地都安装了co传感器和温度传感器，形成一套完整的火灾防治技术体系。 在中央水泵房和变电所、各采区变电所和水泵房、胶带输送机机头、各采掘工作面等地方，设置一定数量的灭火器材，以保障防灭火需要。井下建立了消防器材库，配备了消防器材。 7、供水、消防洒水系统 矿井井下正常涌水量为300m3/h，这部分水处理后作为井上、下消防洒水水源，剩余部分通过管网供给本公司的洗煤、焦化厂及周边的企业。 地面建有500mm3和1000m3的消防水池两处，室外管网与矿井生活给水管网合建，由水池压至井下各工作面用水点，在井下管路超压地点，采用减压阀减压，井下消防、洒水水源来自矿井水，由静压水池供水，井下消防洒水管路用枝状管网，管材采用无缝钢管和焊接钢管，采用法兰连接，管道敷设用吊挂架设在巷侧壁上。 在主斜井、胶带运输机大巷、综采胶运顺槽每隔50m，在副斜井、井底车场、辅运、回风大巷及综采回风顺槽每隔100m设置三通阀门接口。 三、安全避险六大系统 1、安全监测监控系统 矿井设kj70n型安全监测监控系统，地面中心站安设监控主机2台，地面设监测监控分站1台，井下设监测监控分站28台。矿井安装模拟量传感器231个，其中有甲烷传感器、一氧化碳传感器、风速传感器、温度传感器、负压传感器、二氧化碳传感器、氧气传感器、粉尘传感器、开关量传感器、馈电状态传感器、风筒传感器。矿井设工业视频监视系统，对地面和井下主要作业场所实时监视，与鄂托克旗煤炭局实现联网。 2、井下人员定位系统 矿井设kj271型人员定位系统，地面设主机2台。安设读卡分站37台，配备人员识别卡550个，可实现井下人员自动化考勤管理，实现了入井人数汇总和区域人数统计，实时查询井下作业人员的分布情况和活动轨迹。 3、压风自救系统 工业场地设空气压缩机房，安装lgd110/017j型螺杆式空气压缩机3台，额定排气量20m3/min，额定排气压力0.8mpa，电机功率110kw，电压等级380v。配置20m3储气罐3个，入井压风主管路采用φ159×6mm无缝钢管，沿主斜井敷设一趟至井下，采用无缝钢管输送压缩空气到井下各个工作地点，压风自救系统与井下压风系统共用管网，在采、掘工作面巷道每隔200m设zyj（a）型压风自救装置1组。 4、供水施救系统 供水施救系统水源取自地面500m3水池，沿主斜井敷设至井下，采、掘工作面巷道每隔200m设zsj型供水施救装置1组，供水施救装置距采、掘工作面不大于50m，井下主要大巷、硐室和采、掘工作面等用水地点均按照《煤矿安全规程》规定要求设置防尘供水管路采掘工作面设zyj型供水施救装置。 5、通讯联络系统 矿井行政通信、生产调度通信系统。行政通信依托市话网，有线调度通信采用sot600型（150门）数字程控调度交换机1台，地面工作场所设调度通信电话机42门，井下设矿用本安型电话机32门。矿井设kt105a无线通信系统，地面安设基站2台，井下安设基站40台，配备手持机150部。矿井通信系统运转正常，通信畅通。副斜井绞车房、工业场地35kv变电所、工业场地10kv变电所、主通风机值班室、办公楼等处安设电话机，井下设矿用本安型电话机40门。井下有线通信电缆沿主、副斜井各敷设1趟入井。 6、紧急避险系统 9-1煤层北翼运输大巷与回风大巷之间设一水平永久避难硐室，16号煤层辅运下山与回风下山之间设二水平永久避难硐室，额定人数均为80人。每个硐室安装fbm2916防爆门2套、mbm密闭门4套、气幕喷淋系统1套、压风供氧系统1套、压缩氧气系统2套、空气净化处理及制冷除湿系统1套。安设有氧气、一氧化碳、二氧化碳、甲烷、温度传感器等。避难硐室压风管路接入井下压风管网；供水管路接入井下供水管网；动力电缆、通信电缆、监测监控电缆接入井下动力网、通信网、监测监控网。设有有线电话、照明和应急照明设施；备有zyx45隔绝式压缩氧自救器、应急工具、急救药品、食品和饮用水等。 四、矿井综合自动化、工业电视及大屏幕显示系统矿井综合自动化系统，采用工业以太环网结构，主、副井各敷设了一条48芯主干光缆，通过核心交换机在中央变电所相连，构成了矿井综合自动化工业以太环网冗余网络，目前，矿井综合自动化系统集成及接入安全监控等子系统，在调度中心可浏览各系统运行状况。 棋盘井矿业有限责任公司煤矿 2021年1月28日 第 8 页 共 8 页 免责声明：图文来源于网络搜集，版权归原作者所以 若侵犯了您的合法权益，请作者与本上传人联系，我们将及时更正删除。
