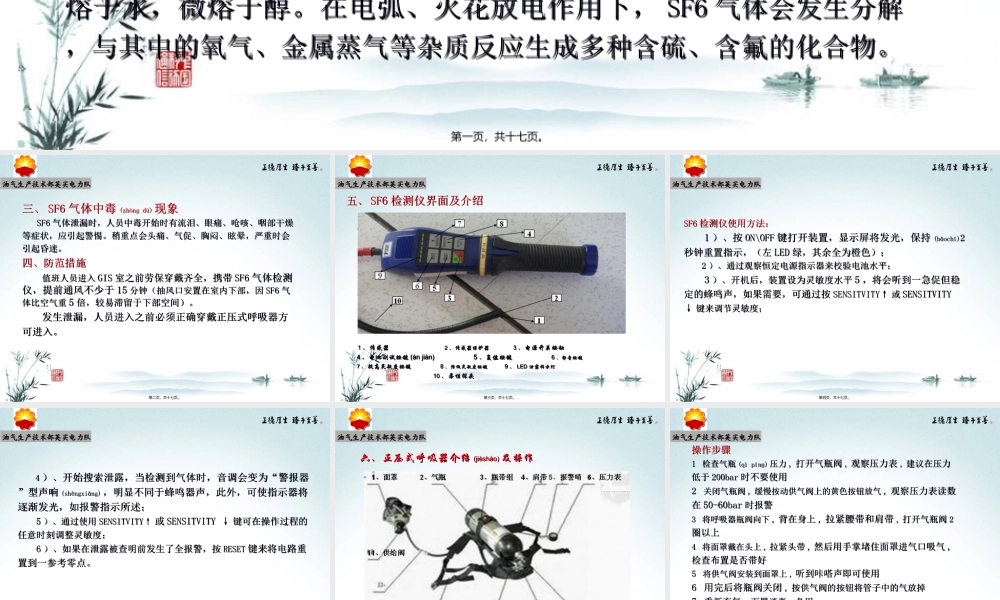

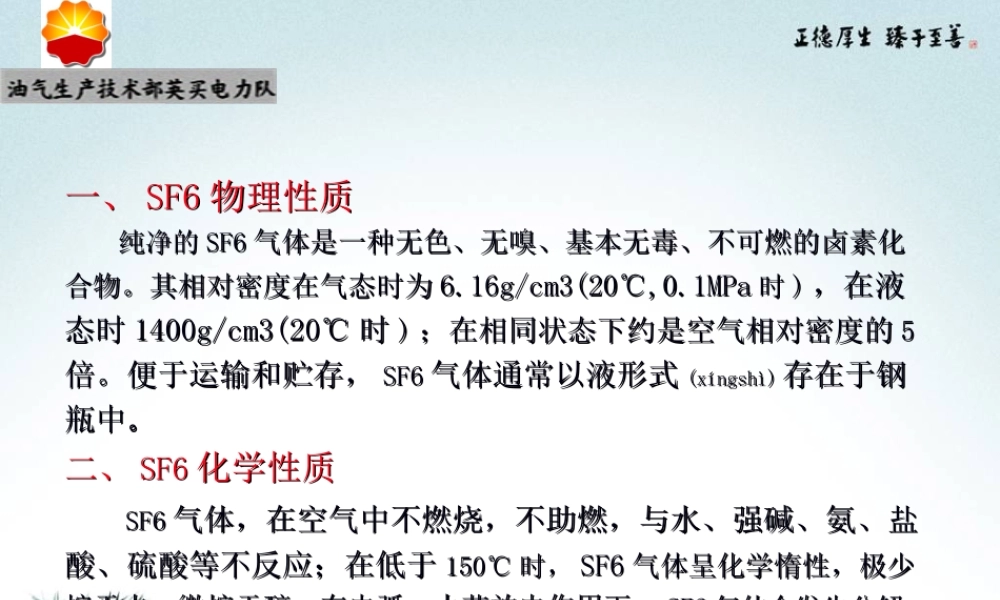

,一、SF6物理性质 纯净的SF6气体是一种无色、无嗅、基本无毒、不可燃的卤素化合物。其相对密度在气态时为6.16g/cm3(20,0.1MPa时)，在液态时1400g/cm3(20时)；在相同状态下约是空气相对密度的5倍。便于运输和贮存，SF6气体通常以液形式(xngsh)存在于钢瓶中。二、SF6化学性质 SF6气体，在空气中不燃烧，不助燃，与水、强碱、氨、盐酸、硫酸等不反应；在低于150时，SF6气体呈化学惰性，极少熔于水，微熔于醇。在电弧、火花放电作用下，SF6气体会发生分解，与其中的氧气、金属蒸气等杂质反应生成多种含硫、含氟的化合物。,第一页，共十七页。,三、SF6气体中毒(zhng d)现象 SF6气体泄漏时，人员中毒开始时有流泪、眼痛、呛咳、咽部干燥等症状，应引起警惕。稍重点会头痛、气促、胸闷、眩晕，严重时会引起昏迷。四、防范措施 值班人员进入GIS室之前劳保穿戴齐全，携带SF6气体检测仪，提前通风不少于15分钟（抽风口安置在室内下部，因SF6气体比空气重5倍，较易滞留于下部空间）。发生泄漏，人员进入之前必须正确穿戴正压式呼吸器方可进入。,第二页，共十七页。,五、SF6检测仪界面及介绍 1、传感器 2、传感器保护器 3、电源开关按钮 4、电池测试按键(n jin)5、复位按键 6、静音按键 7、提高灵敏度按键 8、降低灵敏度按键 9、LED泄露指示灯 10、柔性探头,第三页，共十七页。,SF6检测仪使用方法：1）、按ONOFF键打开装置，显示屏将发光，保持(boch)2秒钟重置指示，（左LED绿，其余全为橙色）；2）、通过观察恒定电源指示器来校验电池水平；3）、开机后，装置设为灵敏度水平5，将会听到一急促但稳定的蜂鸣声，如果需要，可通过按SENSITVITY或SENSITVITY 键来调节灵敏度；,第四页，共十七页。,4）、开始搜索泄露，当检测到气体时，音调会变为“警报器”型声响(shngxing)，明显不同于蜂鸣器声，此外，可使指示器将逐渐发光，如报警指示所述；5）、通过使用SENSITVITY或SENSITVITY 键可在操作过程的任意时刻调整灵敏度；6）、如果在泄露被查明前发生了全报警，按RESET键来将电路重置到一参考零点。,第五页，共十七页。,六、正压式呼吸器介绍(jisho)及操作,第六页，共十七页。,操作步骤1 检查气瓶(q pn)压力,打开气瓶阀,观察压力表,建议在压力低于200bar时不要使用2 关闭气瓶阀,缓慢按动供气阀上的黄色按钮放气,观察压力表读数在50-60bar时报警3 将呼吸器瓶阀向下,背在身上,拉紧腰带和肩带,打开气瓶阀2圈以上4 将面罩戴在头上,拉紧头带,然后用手掌堵住面罩进气口吸气,检查布置是否带好5 将供气阀安装到面罩上,听到咔嗒声即可使用6 用完后将瓶阀关闭,按供气阀的按钮将管子中的气放掉7 重新充气,面罩消毒,备用,第七页，共十七页。,七、SF6泄漏(xilu)应急预案,1.现象以下现象负荷任一项或以上即可：1）、主控室后台(huti)语音报警：“XX气室漏气”2）、现场检查SF6气体超标 3）、组合电器控制柜声光报警器报警,第八页，共十七页。,2.应急(yng j)程序：,第九页，共十七页。,3.应急处理：1)、巡检人员或岗上监屏人员发现GIS室漏气，通知值长。值长命令变电岗立即疏散GIS室附近人员，建立隔离带，同时打开组合电气室轴流风机电源开关进行强通风。2)、值长按照应急汇报程序向生产办和站队领导进行汇报，启动本应急预案。3)、通风15分钟后（风扇(fngshn)不停），变电岗人员（最好为有经验人员）进入气室检查确认泄漏点、泄漏情况,第十页，共十七页。,及各气室压力。并根据实际情况，断开漏气气室的控制电源.此时，禁止对漏气气室的隔离开关或断路器进行操作。4)、查明情况后，值长汇报调度、生产(shngchn)办及站队领导。并按照调度指示做好相关安全技术措施。5)、若不幸发生人员中毒，值长应立即联系作业区医务室（）或新和人名医院（）并派专人在电站门口等候。,第十一页，共十七页。,4、注意事项：1）、若泄漏严重，值长应立即疏散泄漏点周围人员，将人员疏散至上风处或撤到主控室，并通知作业区火警。2）、发生泄漏后，人员在进入气室前，一定要穿戴正压式呼吸器。3）、若人员不慎吸入SF6，应迅速撤离至新鲜空气处。保持呼吸道通畅(tngchng)、如呼吸困难，给输氧。如呼吸停止，应立即进行人工呼吸、就医。,第十二页，共十七页。,八、事故预想 2013年011月23日18时左右，主控室后台语音报警“13101-1隔离刀闸气室压力低告警”，班长张某迅速查看报文及其监控画面，发现13101-1隔离刀闸气室第一阶段报警灯亮，班长迅速将情况汇报给队长，电调、生产办等相关部门，同时启动SF6气体泄漏应急预案。汇报的同时，班长让变电岗值班员陈德亮和曹彩晨去疏散(shsn)GIS室附近人员，打开轴流风机强通风，并打开大门，装设遮拦；并在GIS室及轴流风机排气道附近监护，防止他人靠近SF6。在此同时，发电岗值班员许存龙对正压式呼吸器进行检查，张锐做好相关记录，并监视13101及其13101-1各项参数。强通风15分钟后，值班员许存龙穿戴正压式呼吸器进入GIS室查找泄露点，发现13101-1气室压力表处漏气，并告知主控室，班长要求徐存龙在GIS室外待命，班长汇报电调中心。,第十三页，共十七页。,电调要求将110KVI段退出运行，班长接电调口头令：2013XX任务：合上35KV母联13313开关，张锐在班长的监护下将35KV母联13313开关合上，汇报电调中心，并接电调口头令：2013XXX任务：拉开(l ki)110KV母联13113开关，张锐在值班的监护下合上110KV母联，值班长汇报电调中心，接电调令：2013XXXX拉开110KV1#主变侧进线13101开关，汇报电调中心，值班长让徐存龙断开110KV1#进线13101及其13101-1二次电源，最后共同做好安全措施，并填写相关记录，等待专业人员抢修。,第十四页，共十七页。,九、应急(yng j)装备 正压式呼吸器一套 对讲机五部 遮栏四个 SF6检测仪,第十五页，共十七页。,十、知识问答(wnd)1.SF6断路器气体压力第一阶段报警值？第二阶段报警值及正常值？（4）2.SF6其他气室气体压力第一阶段报警值？第二阶段报警值及正常值？（6）3.正压呼吸器面罩如何检查（10）4.SF6气体中毒现象？（13）,第十六页，共十七页。,内容(nirng)总结,一、SF6物理性质(wl xngzh)纯净的SF6气体是一种无色、无嗅、基本无毒、不可燃的卤素化合物。稍重点会头痛、气促、胸闷、眩晕，严重时会引起昏迷。发生泄漏，人员进入之前必须正确穿戴正压式呼吸器方可进入。5）、通过使用SENSITVITY或SENSITVITY 键可在操作过程的任意时刻调整灵敏度。4)、查明情况后，值长汇报调度、生产办及站队领导。（13）,第十七页，共十七页。,
