2022年医学专题—神经调节膜电位变化及其测量考题例析(1).ppt

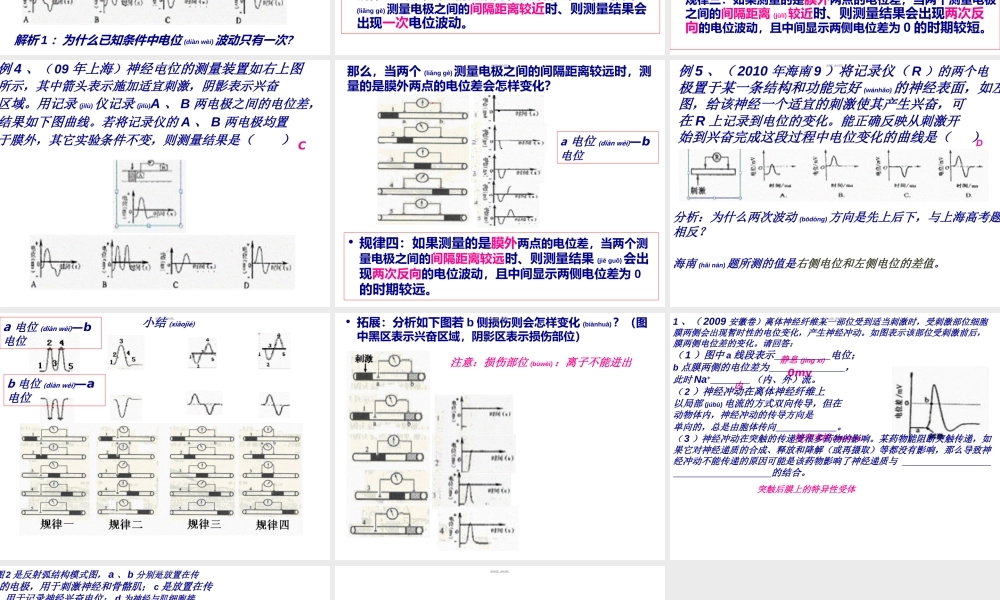

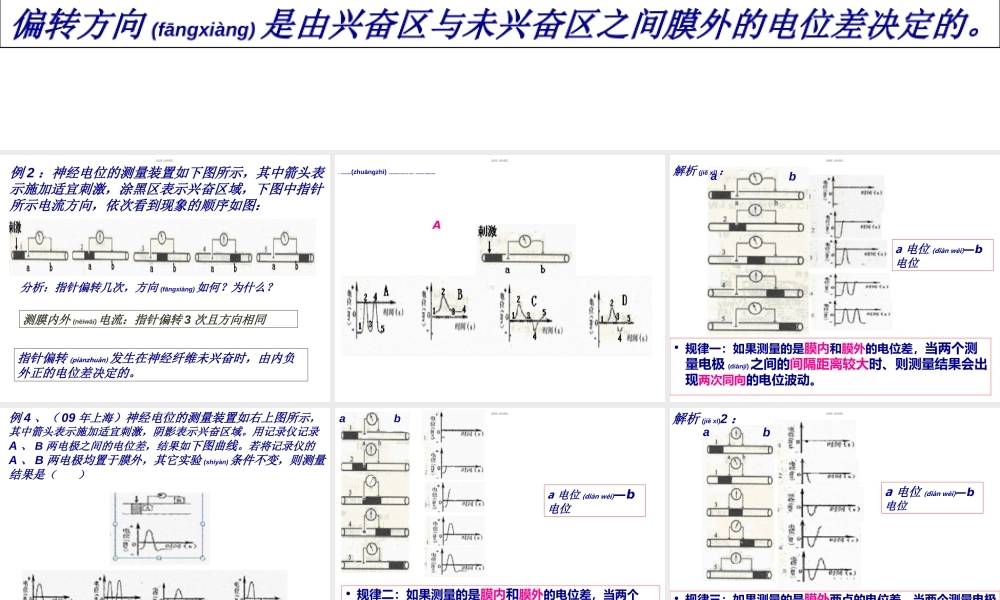

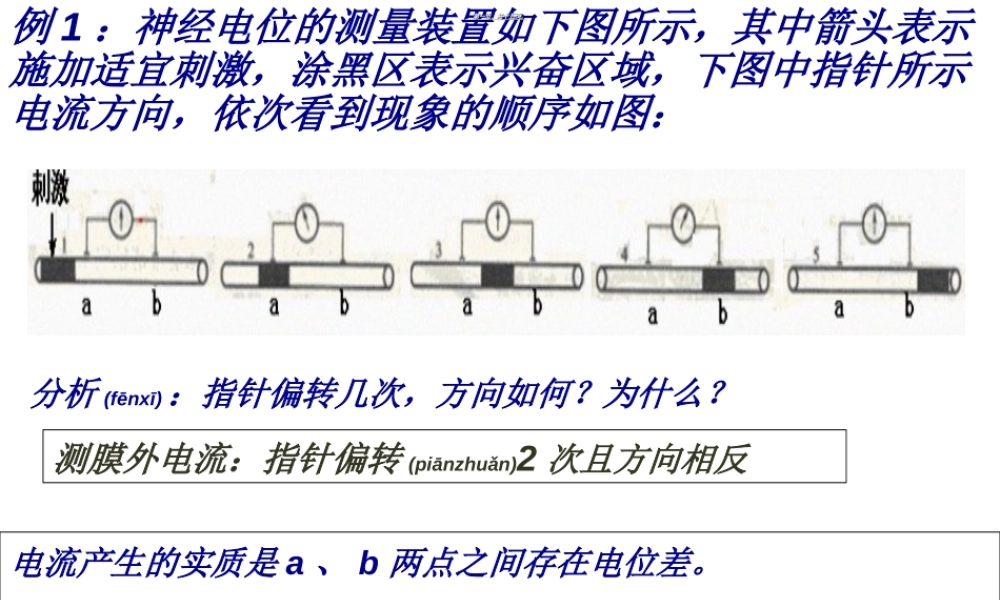

分析(fnx)：指针偏转几次，方向如何？为什么？,电流产生的实质是a、b两点之间存在电位差。偏转方向(fngxing)是由兴奋区与未兴奋区之间膜外的电位差决定的。,测膜外电流：指针偏转(pinzhun)2次且方向相反,例1：神经电位的测量装置如下图所示，其中箭头表示施加适宜刺激，涂黑区表示兴奋区域，下图中指针所示电流方向，依次看到现象的顺序如图：,第一页，共十五页。,分析：指针偏转几次，方向(fngxing)如何？为什么？,测膜内外(niwi)电流：指针偏转3次且方向相同,指针偏转(pinzhun)发生在神经纤维未兴奋时，由内负外正的电位差决定的。,例2：神经电位的测量装置如下图所示，其中箭头表示施加适宜刺激，涂黑区表示兴奋区域，下图中指针所示电流方向，依次看到现象的顺序如图：,第二页，共十五页。,例3：下图为神经电位的测量装置(zhungzh)，其中箭头表示施加适宜刺激，涂黑区表示兴奋区域。用仪器记录a、b两电极之间的电位差，结果预期的电位测量结果是（）,A,第三页，共十五页。,规律一：如果测量的是膜内和膜外的电位差，当两个测量电极(dinj)之间的间隔距离较大时、则测量结果会出现两次同向的电位波动。,a电位(din wi)b电位,a,b,解析(ji x)：,第四页，共十五页。,解析1：为什么已知条件中电位(din wi)波动只有一次？,例4、（09年上海）神经电位的测量装置如右上图所示，其中箭头表示施加适宜刺激，阴影表示兴奋区域。用记录仪记录A、B两电极之间的电位差，结果如下图曲线。若将记录仪的A、B两电极均置于膜外，其它实验(shyn)条件不变，则测量结果是（）,第五页，共十五页。,规律二：如果测量的是膜内和膜外的电位差，当两个(lin)测量电极之间的间隔距离较近时、则测量结果会出现一次电位波动。,a电位(din wi)b电位,a,b,第六页，共十五页。,规律三：如果测量的是膜外两点的电位差，当两个测量电极之间的间隔距离(jl)较近时、则测量结果会出现两次反向的电位波动，且中间显示两侧电位差为0的时期较短。,a电位(din wi)b电位,解析(ji x)2：,a,b,第七页，共十五页。,C,例4、（09年上海）神经电位的测量装置如右上图所示，其中箭头表示施加适宜刺激，阴影表示兴奋区域。用记录(jl)仪记录(jl)A、B两电极之间的电位差，结果如下图曲线。若将记录仪的A、B两电极均置于膜外，其它实验条件不变，则测量结果是（）,第八页，共十五页。,那么，当两个(lin)测量电极之间的间隔距离较远时，测量的是膜外两点的电位差会怎样变化？,规律四：如果测量的是膜外两点的电位差，当两个测量电极之间的间隔距离较远时、则测量结果(ji gu)会出现两次反向的电位波动，且中间显示两侧电位差为0的时期较远。,a电位(din wi)b电位,第九页，共十五页。,D,分析：为什么两次波动(bdng)方向是先上后下，与上海高考题相反？,海南(hi nn)题所测的值是右侧电位和左侧电位的差值。,例5、（2010年海南9）将记录仪（R）的两个电极置于某一条结构和功能完好(wnho)的神经表面，如左图，给该神经一个适宜的刺激使其产生兴奋，可在R上记录到电位的变化。能正确反映从刺激开始到兴奋完成这段过程中电位变化的曲线是（）,第十页，共十五页。,小结(xioji),a电位(din wi)b电位,b电位(din wi)a电位,第十一页，共十五页。,拓展：分析如下图若b侧损伤则会怎样变化(binhu)？（图中黑区表示兴奋区域，阴影区表示损伤部位）,注意：损伤部位(bwi)：离子不能进出,第十二页，共十五页。,静息(jn x),0mv,内,轴突末梢(msho),突触后膜上的特异性受体,1、（2009安徽卷）离体神经纤维某一部位受到适当刺激时，受刺激部位细胞膜两侧会出现暂时性的电位变化，产生神经冲动。如图表示该部位受刺激前后，膜两侧电位差的变化。请回答：（1）图中a线段表示 电位；b点膜两侧的电位差为，此时Na+（内、外）流。（2）神经冲动在离体神经纤维上以局部(jb)电流的方式双向传导，但在动物体内，神经冲动的传导方向是单向的，总是由胞体传向。（3）神经冲动在突触的传递受很多药物的影响。某药物能阻断突触传递，如果它对神经递质的合成、释放和降解（或再摄取）等都没有影响，那么导致神经冲动不能传递的原因可能是该药物影响了神经递质与 的结合。,第十三页，共十五页。,不属于(shy),不能,用a刺激神经，在c处不能记录(jl)到电位,用b刺激(cj)骨骼肌不收缩,用a刺激神经，在c处记录到电位，骨骼肌不收缩，用b刺激骨骼肌收缩,2、（09重庆卷）图2是反射弧结构模式图，a、b分别是放置在传出神经和骨骼肌上的电极，用于刺激神经和骨骼肌；c是放置在传出神经上的电位计，用于记录神经兴奋电位；d为神经与肌细胞接头部位，是一种突触。（1）用a刺激神经，产生的兴奋传到骨骼肌引起的 收缩（属于或不属于）反射。（2）用b刺激骨骼肌，（能或不 能）在c处记录到电位。（3）正常时，用a刺激神经会引起骨骼肌 收缩；传出部分的某处受损时，用a 刺激神经，骨骼肌不再收缩，根据本 题条件，完成下列判断实验：如果，表明传出神经受损。如果，表明骨骼肌受损。如果，表明部位d受损。,第十四页，共十五页。,内容(nirng)总结,分析：指针偏转几次，方向如何。指针偏转发生在神经纤维未兴奋时，由内负外正的电位差决定的。例3：下图为神经电位的测量装置，其中箭头表示施加适宜刺激，涂黑区表示兴奋区域。例4、（09年上海）神经电位的测量装置如右上图所示，其中箭头表示施加适宜刺激，阴影表示兴奋区域。图，给该神经一个适宜的刺激使其产生兴奋，可。（图中黑区表示兴奋区域，阴影区表示损伤部位）。刺激神经，骨骼肌不再(b zi)收缩，根据本。表明部位d受损,第十五页，共十五页。,
