烟花爆竹 黏土 GBT 35757-2017.pdf

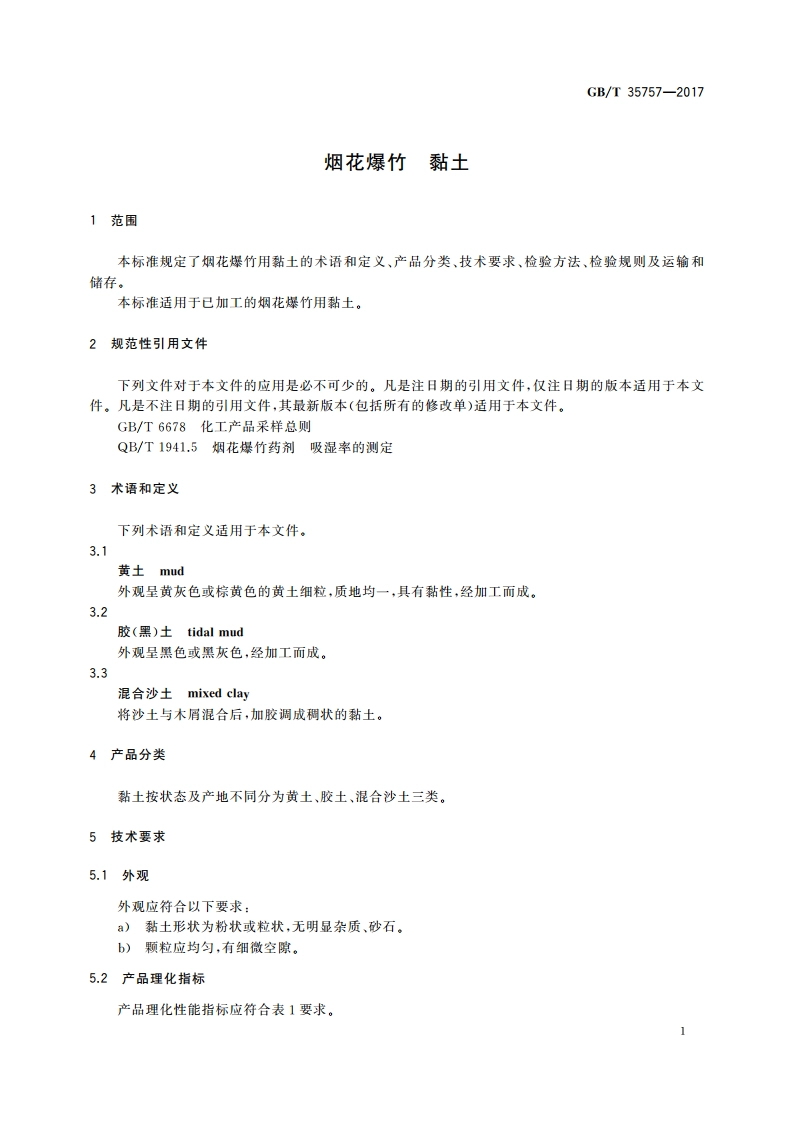

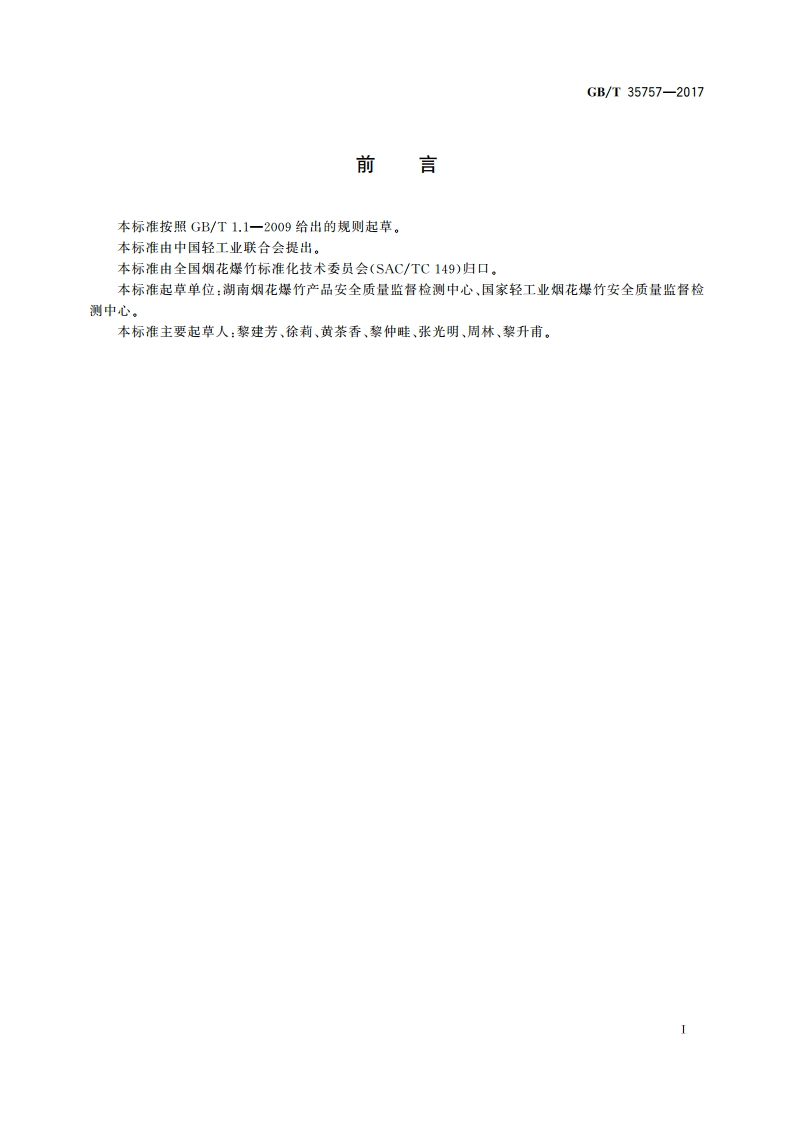

ICS71.100.30Y88B中华人民共和国国家标准GB/T35757-2017烟花爆竹黏土Fireworks-Clay2017-12-29发布2018-07-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T35757-2017前言本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国烟花爆竹标准化技术委员会(SAC/TC149)归口。本标准起草单位：湖南烟花爆竹产品安全质量监督检测中心、国家轻工业烟花暴竹安全质量监督检测中心。本标准主要起草人：黎建芳、徐莉、黄茶香、黎仲啡、张光明、周林、黎升甫。GB/T35757-2017烟花爆竹黏土1范围本标准规定了烟花爆竹用黏土的术语和定义、产品分类、技术要求、检验方法、检脸规则及运输和储存。本标准适用于已加工的烟花爆竹用黏土。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6678化工产品采样总则QB/T1941.5烟花爆竹药剂吸湿率的测定3术语和定义下列术语和定义适用于本文件。3.1黄土mud外观呈黄灰色或棕黄色的黄土细粒，质地均一，具有黏性，经加工而成。3.2胶（黑）土idal mud外观呈黑色或黑灰色，经加工而成。3.3混合沙土nixed clay将沙土与木屑混合后，加胶调成稠状的黏土。4产品分类黏土按状态及产地不同分为黄土、胶土、混合沙土三类。5技术要求5.1外观外观应符合以下要求：)黏土形状为粉状或粒状，无明显杂质、砂石。b)颗粒应均匀，有细微空隙。5.2产品理化指标产品理化性能指标应符合表1要求。1GB/T35757-2017表1产品理化指标类别堆积密度水分吸湿率g/mL%黄土0.81.1胶土1.01.267混合沙土1.21.45.3牢固性黏土牢固性按6.5试验，要求不开裂、散落。6检验方法6.1外观检查目测，手感检验。6.2堆积密度试验方法准确称取20g(精确至0.01g)试样，用倾泻法倒入50mL干燥的量简内，轻摇量简至试样基本平行，读取量筒内试样最高点毫升数。堆积密度按式(1)计算。p-罗n(1)式中：p一试样的堆积密度，单位为克每毫升(g/mL);m一试样的质量，单位为克(g):V一试样的体积，单位为毫升(L)。允许差：取平行测定结果的算术平均值为测定结果。平行测定结果的绝对差值不大于0.1g/mL。6.3水分的测定称取约10g试样（精确至0.0001g),置于预先在105恒重的称量瓶中，在温度为1052的电烘箱中烘1h,取出后置于干燥器中，冷却30min,称量。水分的含量X按式(2)计算。取平行测定结果的算术平均值为测定结果，平行测定结果的绝对差值应不大于0.5%。X=m-m1100n式中：X一水分含量，%：m一试样的质量，单位为克(g):m1一试样干燥后的质量，单位为克(g):6.4吸湿率的测定按QB/T1941.5测定，
