鞋类 粘扣带试验方法 反复开合前后的剥离强度 GBT 3903.20-2008.pdf

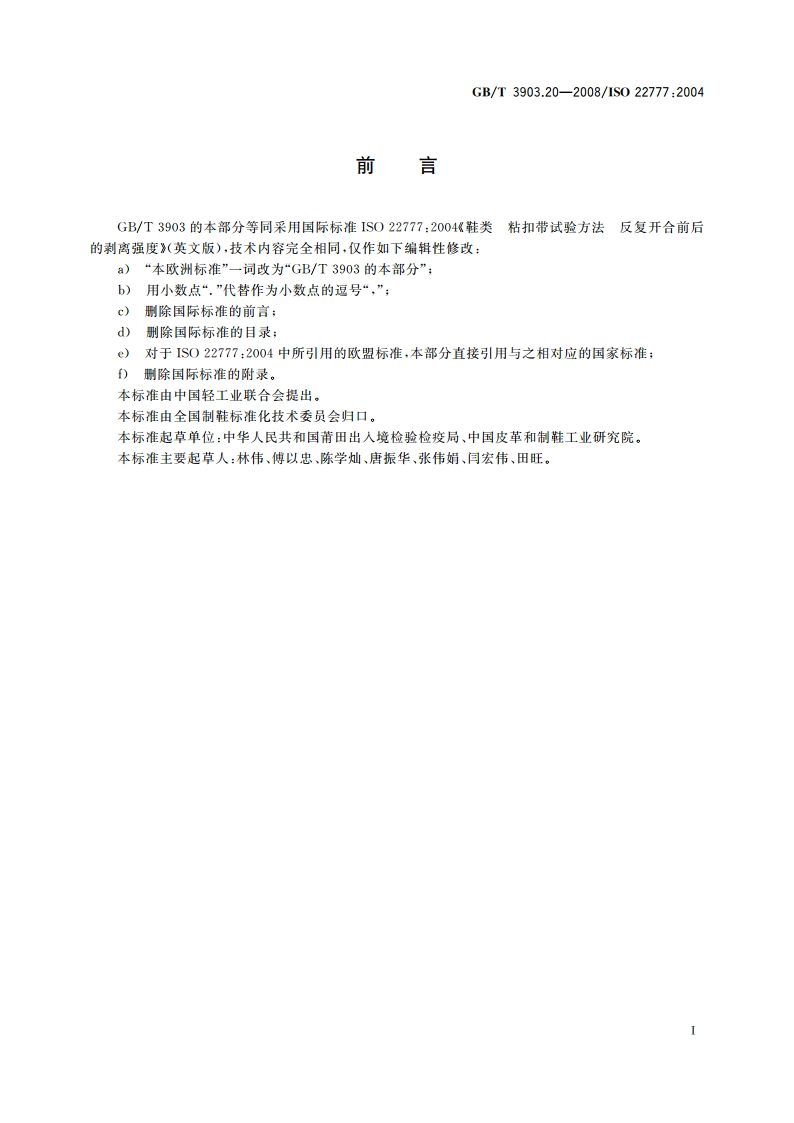

ICS61.060Y78B中华人民共和国国家标准GB/T3903.20-2008/IS022777:2004鞋类；粘扣带试验方法反复开合前后的剥离强度Footwear-Test methods for accessories:Touch and close fasteners-Peel strength before and after repeated closing(ISO22777:2004,IDT)2008-06-18发布2009-05-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T3903.20-2008/1S022777:2004前言GB)T3903的本部分等同采用国际标准IS022777:2004%鞋类粘扣带试验方法反复开合前后的剥离强度（英文版），技术内容完全相同，仅作如下编辑性修改：a)“本欧洲标准”一词改为“GB/T3903的本部分”：b)用小数点“.”代替作为小数点的逗号“，”：c)删除国际标准的前言：d)删除国际标准的目永；)对于IS022777:2004中所引用的欧盟标准，本部分直接引用与之相对应的国家标准：D删除国际标准的附录。本标准由中国轻工业联合会提出本标准由全国制鞋标准化技术委员会归口。本标准起草单位：中华人民共和国莆田出入境检验检疫局、中国皮革和制鞋工业研究院。本标准主要起草人：林伟、傅以忠、陈学灿、唐振华、张伟娟、间宏伟、田旺。GB/T3903.20-2008/1S022777:2004鞋类粘扣带试验方法反复开合前后的剥离强度1范围GB/T3903的本部分规定了粘扣带反复开合前后剥离强度的试验方法。本部分适用于各种鞋类粘扣带，2规范性引用文件下列文件中的条款通过GB/T3903的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T16825.1一2002静力单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验与校准(1S07500-1:1999,IDT)GB/T22049鞋类鞋类和鞋类部件环境调节及试验用标准环境(GB/T22049一2008，IS018454:2001,1DT)EN12240粘扣带带子全宽及有效宽度和有效粘合宽度的测量3术语和定义下列术语和定义适用于GB/T3903的本部分。3.1剥离强度peel strength在规定试验条件下，从一端将粘合粘扣带分开，单位有效宽度所需的力。3.2有效宽度effective width垂直粘扣带长边的宽度，不包括基边。4试验原理4.1剥离强度在规定条件下将粘扣带的钩面和圈面压在一起，用拉力试验机从粘扣带任一端沿着长度方向剥开所需的平均力值，然后将粘扣带钩面或图面进行180的反转，重复此步骤。4.2反复开合后的剥离强度使用机器对粘扣带进行规定次数的开合，然后按4,1测量粘扣带的剥离强度。5试验设备5.1拉力机符合GB/T16825.1中2级的要求，最大示值相对误差大于2%。满足以下要求：5.1.1夹具钳的移动速度为(100士10)mm/min.5.1.2试验过程中连续记录力，GB/T3903.20-2008/1S022777:20045.2滚筒滚筒（见图1），直径为(1005)mm,能够对试样每毫米宽度施加(1.00.1)N的力，使粘扣带在标准压力下粘合。单位为毫米100图1滚筒5.3叉带手柄的叉（见图2），用其移动滚筒(5.2)，不会向滚筒施加任何额外向下的力（见图3）。单位为毫米1001001一手柄：2一叉形支架：3一叉间的间距，比滚简的直径大2mm,图2具有手柄的叉2GB/T3903.20-2008/1S022777:2004图3碾压粘扣带的装置5.4粘扣带反复开合试验机5.4.1两个宽度至少为70mm的圆形转轮，一个直径为(160.00.5)mm,另一个直径为(162.5士0.5)mm,每个转轮在其宽度方向上有一长度为(55士2)mm的切槽，用以固定粘扣带。两个转轮相互挨靠安装，且轴线相互平行，5.4.2小直径转轮的旋转速率为(60士5)r/min,每(30土5)s反转。大直径转轮通过试样与小直径转轮的物理接触受到驱动，从而自由旋转。5.4.3两个转轮对试样每毫米宽度上施加(1.0士0.1)N的力（见图4）。(605)r/min1一从动轮（直径为162.5mm士0.5mm):2一钩面：3一主动轮（直径为160mm土0.5mm):4一图面：F一转轮间作用力=1N每1mm有效宽度：X一转轮，图4粘扣带反复开合试验机
