锡铅钎料 GBT 3131-2020.pdf

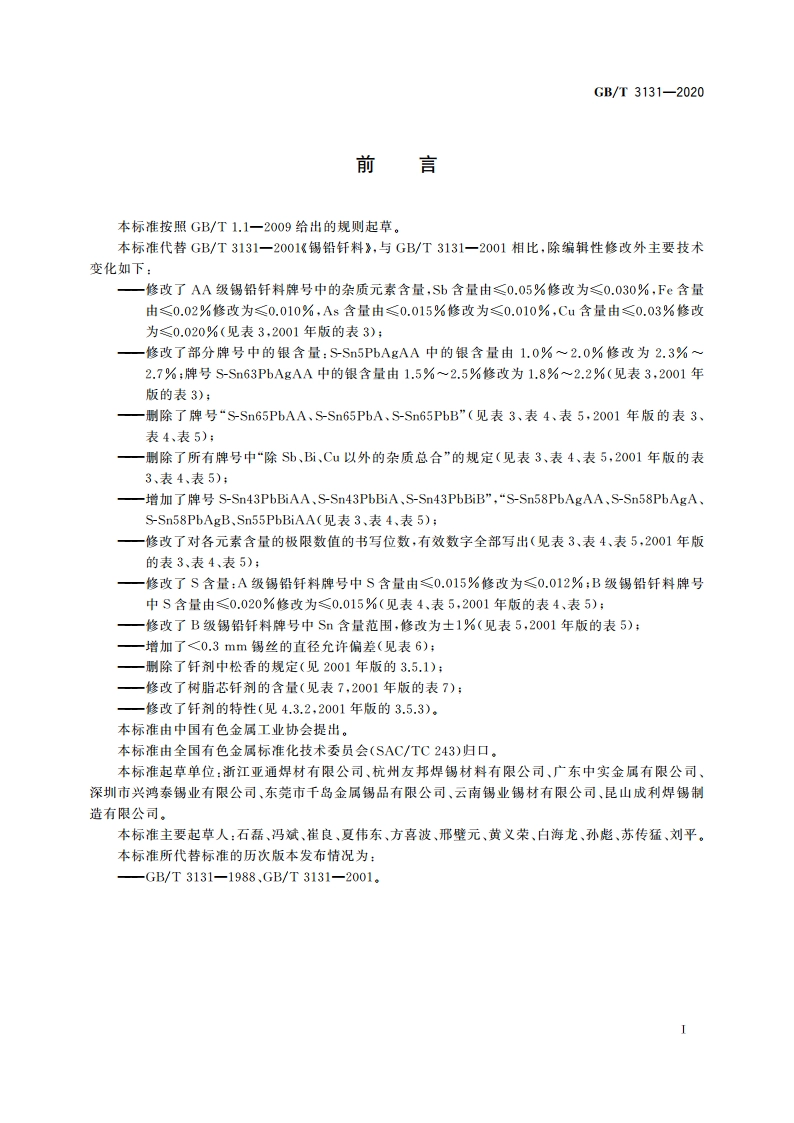

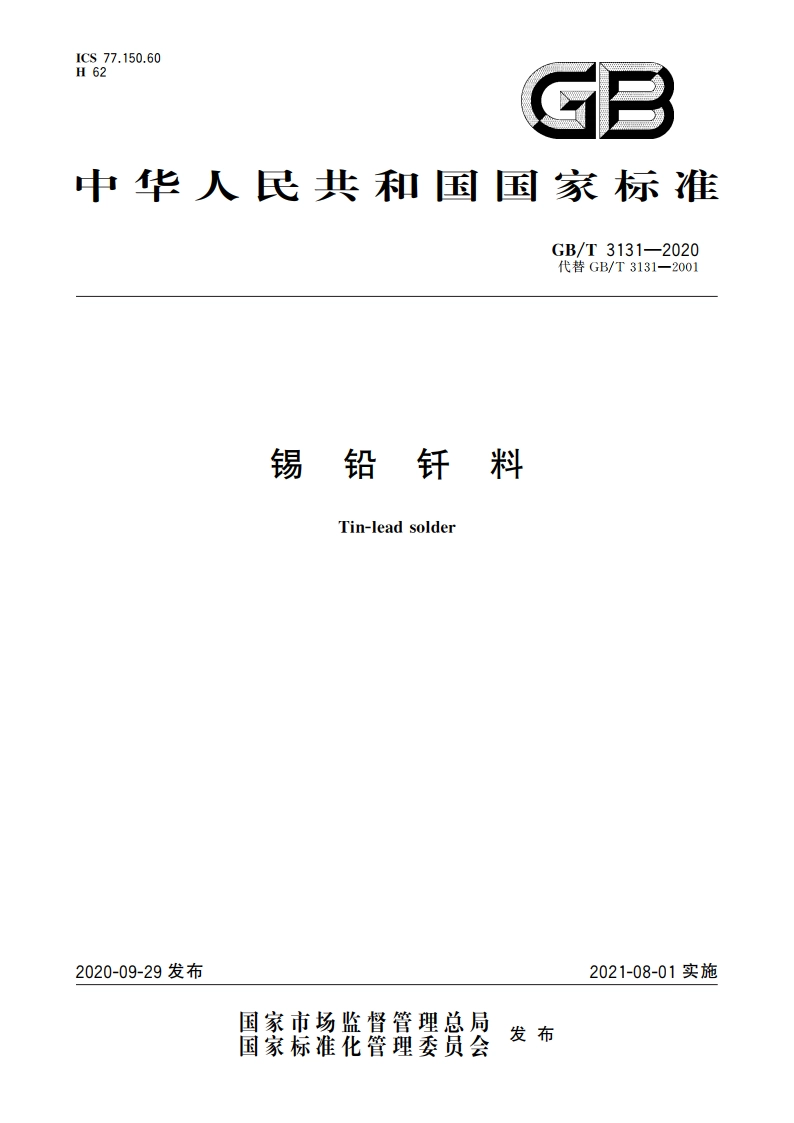

1CS77.150.60H62B中华人民共和国国家标准GB/T3131一2020代替GB/T3131一2001锡铅钎料Tin-lead solder2020-09-29发布2021-08-01实施国家市场监督管理总局国家标准化管理委员会发布GB/T3131-2020前言本标准按照GB/T1.1一2009给出的规则起草。本标准代替GB/T3131一2001锡铅纤料，与GB/T3131一2001相比，除编辑性修改外主要技术变化如下：一修改了AA级锡铅纤料牌号中的杂质元素含量，Sb含量由0,05%修改为0.030%，Fe含量由0.02%修改为0.010%，As含量由0.015%修改为0.010%，Cu含量由0.03%修改为0.020%（见表3,2001年版的表3）：一修改了部分牌号中的银含量：SS5 PbAgAA中的银含量由1.0%2.0%修改为2.3%2.7%:牌号SSn63 PbAgAA中的银含量由1.5%2.5%修改为1.8%2.2%（见表3,2001年版的表3)：一删除了牌号“SSn65PbAA、SSn65PbA、SSn65PbB”(见表3、表4，表5,2001年版的表3、表4、表5)：一删除了所有牌号中“除Sb、Bi、Cu以外的杂质总合”的规定（见表3、表4、表5,2001年版的表3、表4、表5)：一增加了牌号S-Sn43 PbBiAA、SSn43 PbBiA,S-Sn43 PbBiB”,“S-Sn58 PbAgAA、SSn58 PbAgA、SSn58 PbAgB、Sn55 PbBiAA(见表3、表4，表5)；一修改了对各元素含量的极限数值的书写位数，有效数字全部写出（见表3、表4、表5,2001年版的表3、表4、表5)：一修改了S含量：A级锡铅纤料牌号中S含量由0.015%修改为0.012%：B级锡铅钎料牌号中S含量由0.020%修改为0.015%（见表4、表5,2001年版的表4、表5）：修改了B级锡铅钎料牌号中S含量范围，修改为士1%（见表5,2001年版的表5）：增加了0.3mm锡丝的直径允许偏差（见表6）：删除了仟剂中松香的规定（见2001年版的3.5.1）：修改了树脂芯纤剂的含量（见表7,2001年版的表7）；一修改了纤剂的特性（见4.3.2,2001年版的3.5.3）。本标准由中国有色金属工业协会提出。本标准由全国有色金属标准化技术委员会(SAC/TC243)归口。本标准起草单位：浙江亚通焊材有限公司、杭州友邦焊锡材料有限公司、广东中实金属有限公司、深圳市兴鸿泰锡业有限公司、东莞市千岛金属锡品有限公司、云南锡业锡材有限公司、昆山成利焊锡制造有限公司。本标准主要起草人：石磊、冯斌、崔良、夏伟东、方喜波、邢壁元、黄义荣、白海龙、孙彪、苏传猛、刘平。本标准所代替标准的历次版本发布情况为：-GB/T3131-1988、GB/T3131-2001。GB/T3131-2020锡铅钎料1范围本标准规定了锡铅钎料的分类和标记、技术要求、试验方法，检验规则、标志、包装、运输、贮存和质量证明书以及订货单（或合同）内容。本标准适用于电子电气设备、通信设备及其他机械制造焊接用的锡铅纤料。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2828.1计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB/T8170数值修约规则与极限数值的表示和判定GB/T10574,1一2003锡铅焊料化学分析方法锡量的测定GB/T10574.2一2003锡铅焊料化学分析方法佛量的测定GB/T10574.3一2003锡铅焊料化学分析方法铋量的测定GB/T10574.4一2003锡铅焊料化学分析方法铁量的测定GB/T10574.5一2003锡铅焊料化学分析方法砷量的测定GB/T10574.6一2003锡铅焊料化学分析方法铜量的测定GB/T10574.7一2017锡铅焊料化学分析方法第7部分：银量的测定火焰原子吸收光谱法和硫氰酸钾电位滴定法GB/T10574.8一2017锡铅焊料化学分析方法第8部分：锌量的测定火焰原子吸收光谱法GB/T10574.9一2017锡铅焊料化学分析方法第9部分：铝量的测定电热原子吸收光谱法GB/T10574.10一2017锡铅焊料化学分析方法第10部分：镉量的测定火焰原子吸收光谱法和Na,EDTA滴定法GB/T10574.11一2017锡铅焊料化学分析方法第11部分：磷量的测定结晶紫-磷钒钥杂多酸分光光度法GB/T10574.12一2017锡铅焊料化学分析方法第12部分：硫量的测定高频燃烧红外吸收光谱法GB/T10574.13一2017锡铅焊料化学分析方法第13部分：梯、铋、铁、砷、铜、银、锌、铝、镉、磷和金量的测定电感耦合等离子体原子发射光谱法GB/T10574.14一2017锡铅焊料化学分析方法第14部分：锡、铅、锑、铋、银、铜、锌、镉和砷量的测定光电发射光谱法GB/T15829软钎剂分类与性能要求GB/T3131-20203分类和标记3.1产品分类3.1.1锡铅钎料的分类与规格见表1。表1锡铅钎料的分类与规格规格产品类型形状mm丝状直径：0.16.0无纤剂实芯纤料条、棒、带、片、环等其他形状由供需双方协商丝状直径：0.16.0含纤剂纤料带、片、环等形状由供需双方协商3.1.2树脂芯纤剂的类型见表2，其他类型纤剂由供需双方协商。表2树脂芯钎剂的类型类型类型代号用途纯树脂基纤剂R用于腐蚀及绝缘电阻等有特别严格要求的场合中等活性的树脂基纤剂RMA对绝缘电阻有高要求的场合活性树脂基纤剂RA用于具有高效常软纤焊的场合3.2牌号表示3.2.1牌号表示方法锡铅纤料牌号由两部分组成。纤料牌号两部分间用隔线“”分开，具体如下：)纤料牌号中第一部分用“S”表示软纤料；b)轩料牌号中第二部分由主要合金组分的化学元素符号组成，在这部分中第一个化学元素符号为S,其他元素符号按其质量分数顺序列出，当几种元素具有相同的质量分数时，按其原子序数顺序排列：)公称质量分数小于1%的元素，在牌号中不必标出，如某元素是钎料的关键组分一定要标出时，可标出其化学元素符号：d)牌号中最后部分AA、A、B,指钎料等级。3.2.2牌号表示示例完整钎料牌号示例如下：S-Sn95PbAGB/T3131-20203.3产品标记产品标记按产品名称、标淮编号、牌号（或代号）、规格的顺序表示。示例：用SS95PbA制造的、直径为0.5mm的无钎剂实芯仟料标记为：无杆剂实芯杆料GB/T3131-S-Sn95PbA-p0.54技术要求4.1化学成分4.1.1AA级锡铅仟料的化学成分应符合表3的规定。4.1.2A级锡铅钎料的化学成分应符合表4的规定。4.1.3B级锡铅纤料的化学成分应符合表5的规定。
