锡精矿化学分析方法 第13部分：氧化镁、氧化钙量的测定 火焰原子吸收光谱法 GBT 1819.13-2017.pdf

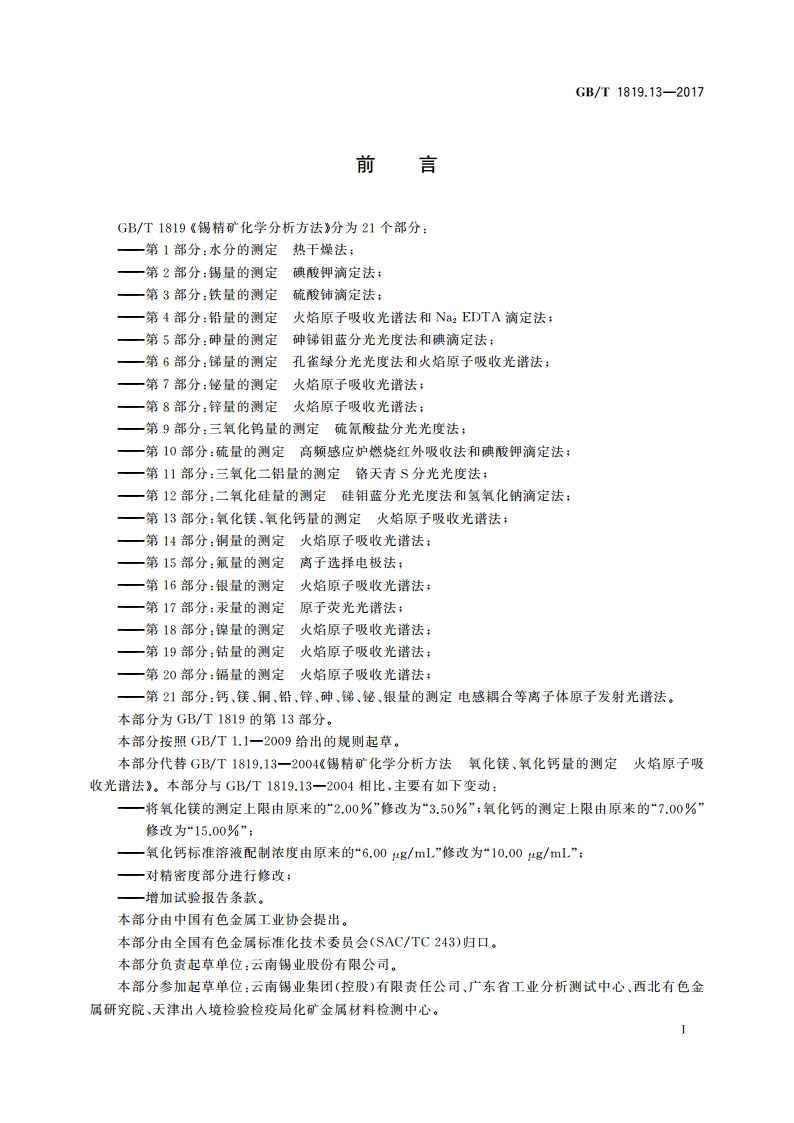

GB/T1819.13-20171mg氧化钙。3.11氧化钙标准溶液：移取50.00mL氧化钙标准贮存溶液(3.10)置于500mL容量瓶中，加入10mL盐酸(3.1)，用水稀释至刻度，混匀。此溶液1mL含100g氧化钙，4仪器原子吸收光谱仪，附镁空心阴极灯、钙空心阴极灯。在仪器最佳工作条件下，凡能达到下列指标者均可使用：一特征浓度：在与测量溶液的基体一致的溶液中，镁的特征浓度应不大于0.0034g/mL、钙的特征浓度应不大于0.0980g/mL。一精密度：用最高浓度的标准溶液测量10次吸光度，其标准偏差应不超过平均吸光度的1.0%：用最低浓度的标准溶液（不是“零”浓度标准溶液）测量10次吸光度，其标准偏差应不超过最高浓度标淮溶液平均吸光度的0.5%。一工作曲线线性：将标准曲线按浓度等分成5段，最高段的吸光度差值与最低段的吸光度差值之比，应不小于0.70。5试样试样粒度应不大于0.074mm。试样应在105土5烘箱中烘1h,并置于干燥器中冷却至室温备用。6分析步骤6.1试料按表1、表2称取试样，精确至0.0001g。表1测定氧化镁的试料量及体积试液总体积/盐酸加入量/分取试液体积/测量体积/氯化锶溶液/氯化铜溶液/www/%试料量/gmLmLmLmLmLmL0.0100.0620.201001.010.00252.52.50.0620.120.101001.010.00名2.52.50.120.250.101001.05.00252.52.50.250.500.101001.05.00505.05.00.501.000.101001.05.0010010.010.01.002.000.102002.05.0010010.010.02.003.500.102002.05.0020020.020.0
