纤维直径光学分析仪
GBT
20732-2006
纤维
直径
光学
分析
20732
2006

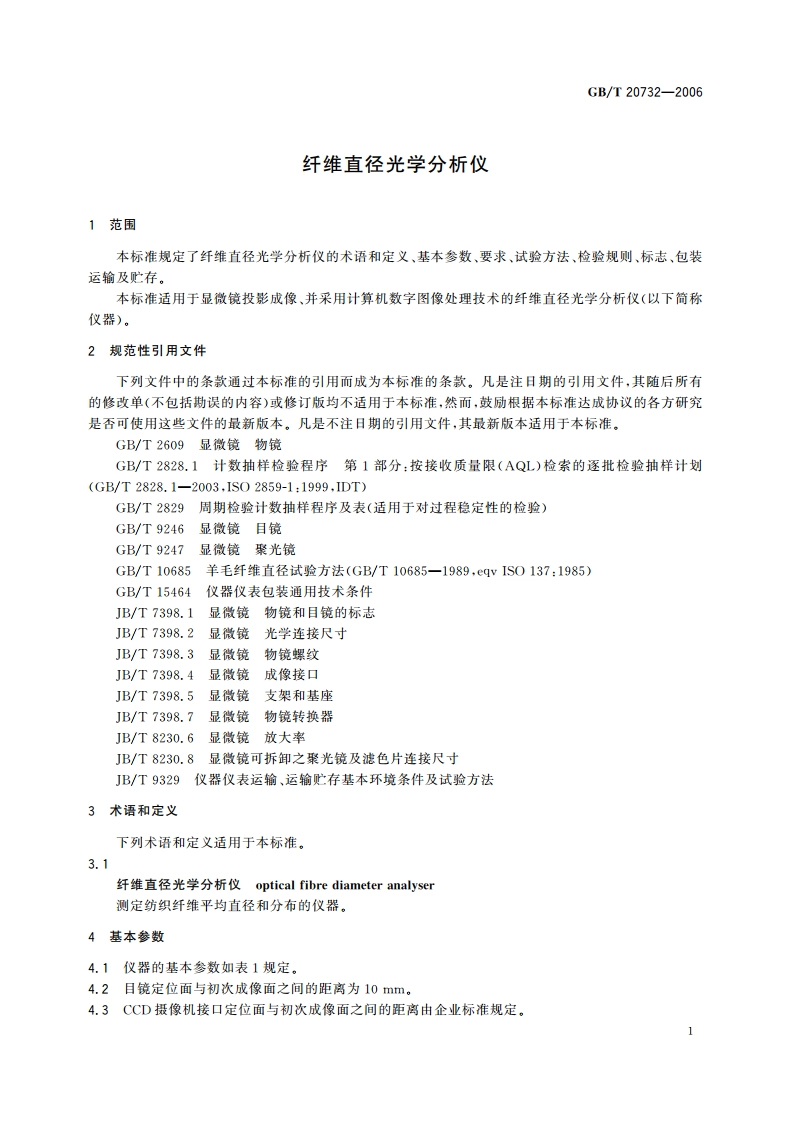

GB/T20732-2006纤维直径光学分析仪1范围本标淮规定了纤维直径光学分析仪的术语和定义、基本参数、要求、试验方法、检验规则,标志、包装运输及贮存。本标准适用于显微镜投影成像、并采用计算机数字图像处理技术的纤维直径光学分析仪(以下简称仪器)。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T2609显微镜物镜GB/T2828.1计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划(GB/T2828.1-2003,IS02859-1:1999,IDT)GB/T2829周期检验计数抽样程序及表(适用于对过程稳定性的检验)GB/T9246显微镜目镜GB/T9247显微镜聚光镜GB/T10685羊毛纤维直径试验方法(GB/T10685一1989,eqv IS0137:1985)GB/T15464仪器仪表包装通用技术条件JB/T7398.1显微镜物镜和目镜的标志JB/T7398.2显微镜光学连接尺寸JB/T7398.3显微镜物镜摞纹JB/T7398.4显微镜成像接口JB/T7398.5显微镜支架和基座JB/T7398.7显微镜物镜转换器JB/T8230.6显微镜放大率JB/T8230.8显微镜可拆卸之聚光镜及滤色片连接尺寸JB/T9329仪器仪表运输、运输贮存基本环境条件及试验方法3术语和定义下列术语和定义适用于本标准。3.1纤维直径光学分析仪optical fibre diameter analyser测定纺织纤维平均直径和分布的仪器。4基本参数4.1仪器的基本参数如表1规定。4.2目镜定位面与初次成像面之间的距离为10mm。4.3CCD摄像机接口定位面与初次成像面之间的距离由企业标准规定。
