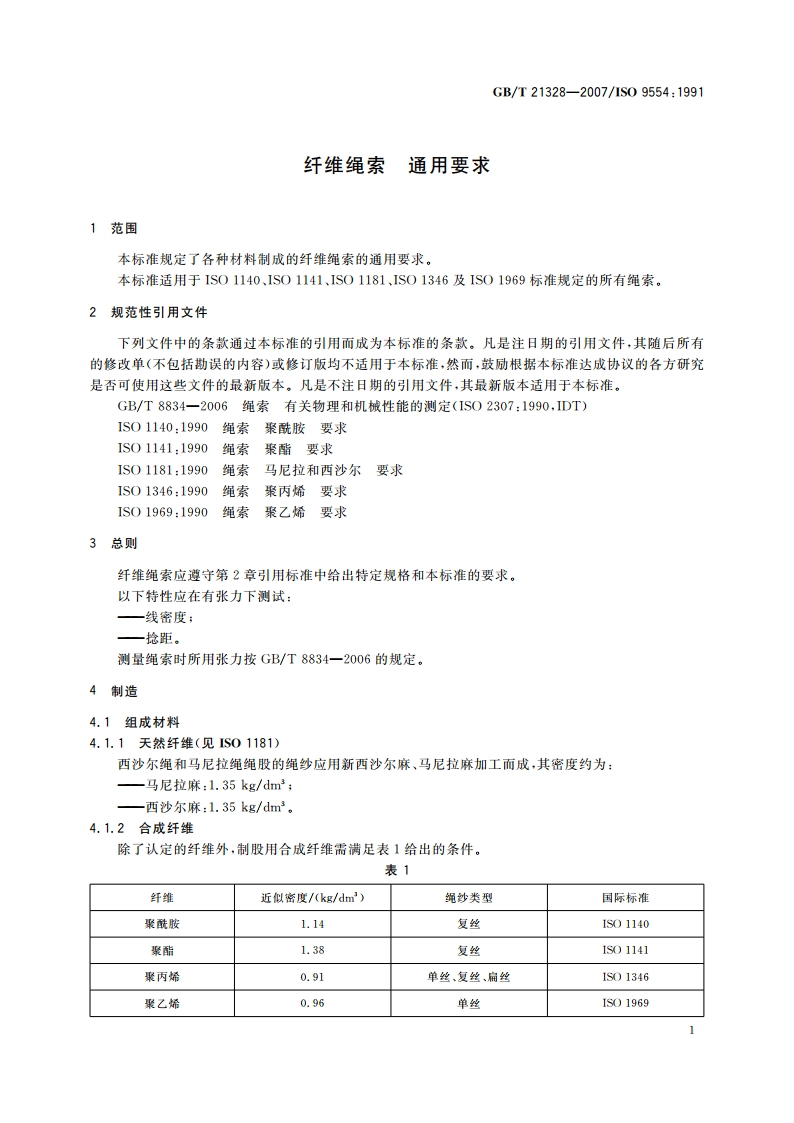

纤维绳索 通用要求 GBT 21328-2007.pdf

GB/T21328-2007/109554:1991绳索中绳纱应不包含已使用过的或再生的纤维。4.2结构除非有特别规定，粗缆捻绳”均采用Z捻（右捻），其绳股为S捻向，而绳纱为Z捻向。八股编织绳索应由四对绳股组成，每交错的一对包括两个S捻向绳股和两个Z捻向绳股。每个绳股将包含等数量的绳纱，以保证标准中（见第2章）所规定的每一种纤维特性。4.3构造绳索和绳股应是连续的且无接头。4.4处理4.4.1聚酰胺和聚酯绳索4.4.1.1聚酰胶和聚酯绳索中含二氧化钛的量应不超过质量的0.05%，4.4.1,2绳索应通过热处理定型使捻距和直径稳定。该处理将使股尺寸稳定，保证绳索使用时收缩最小。绳素通常以自然状态供货，即不经任何浸渍或涂层处理。为使绳索具有一定的特性，可根据客户的要求进行浸渍或涂层处理。浸渍或涂层后产品的性质不同于制造商的初衷。所采用的处理不能降低绳索的拉伸强力。因为浸渍或涂层处理而导致绳索质量的增加量应不超过绳索在自然状态下质量的5%，供带双方有协议的除外。4.4.2聚丙烯和聚乙烯绳索聚丙烯绳索应采取防日光老化措施。任何防紫外光的方法都可以使用，如碳黑、三氧化二铁或其他着色剂或特殊防老化剂，注1：聚乙烯绳索的防日光老化隐定性可通过这些方法得以提高，5捻距最大捻距应如表2所示，表中数据是绳索在GB/T8834规定张力下测得的捻距值。表2最大捻距绳紫的组成材料三股绳四股绳八股绳马尼拉3.5rm4.5rn一西沙尔3.5m4.5rn一聚酰皮3.5rm一3.8rn聚酯3.5m一3.8rn聚丙烯3.7m4.8rn4.0rn聚乙烯3.6rm4,8rn注：n=绳索的公称直径，6主要特性和公差绳索的主要特性如下：)线密度（绳索每米的净质量，以“g”为单位）以GB/T8834一2006规定张力测量绳索的线密度，其允许公差为：1)公称直径4mm8mm的绳索，允许公差为士10%：1)三股绳索时，绳索为无芯的：但四股绳索时，通常绳索的中心为有芯的，2
