钨精矿化学分析方法 三氧化钨量的测定 钨酸铵灼烧重量法 GBT 6150.1-2008.pdf

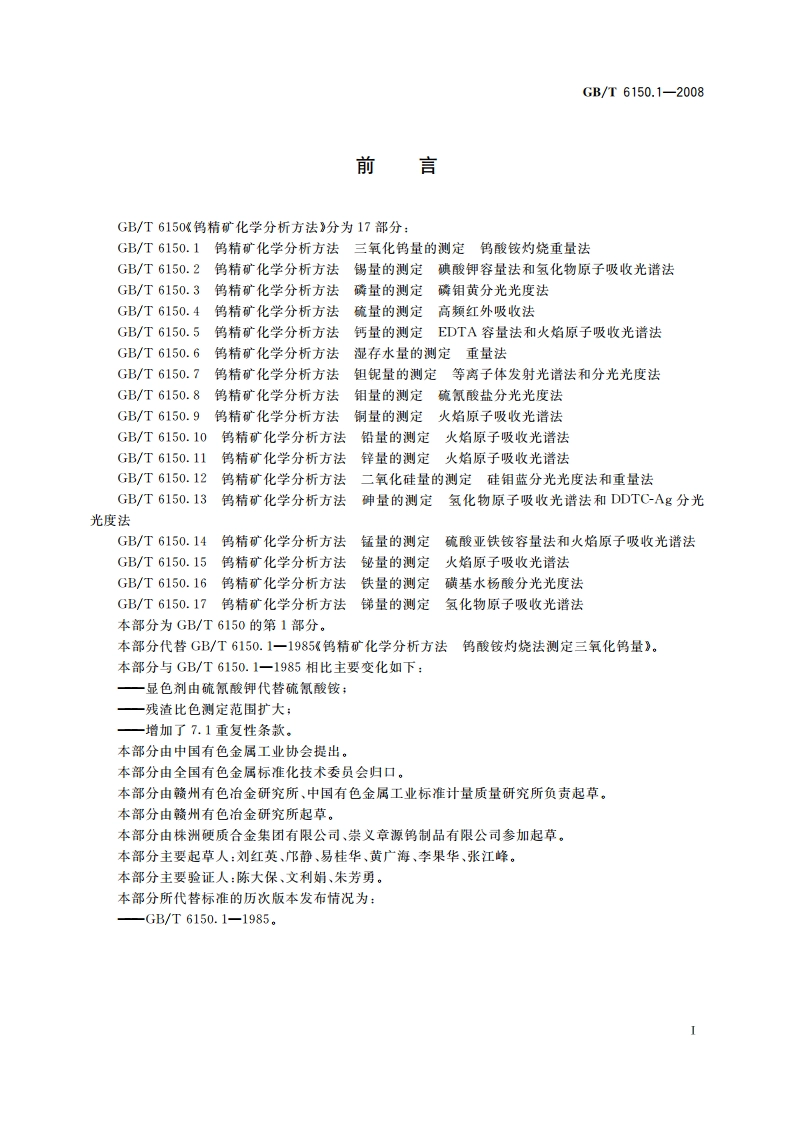

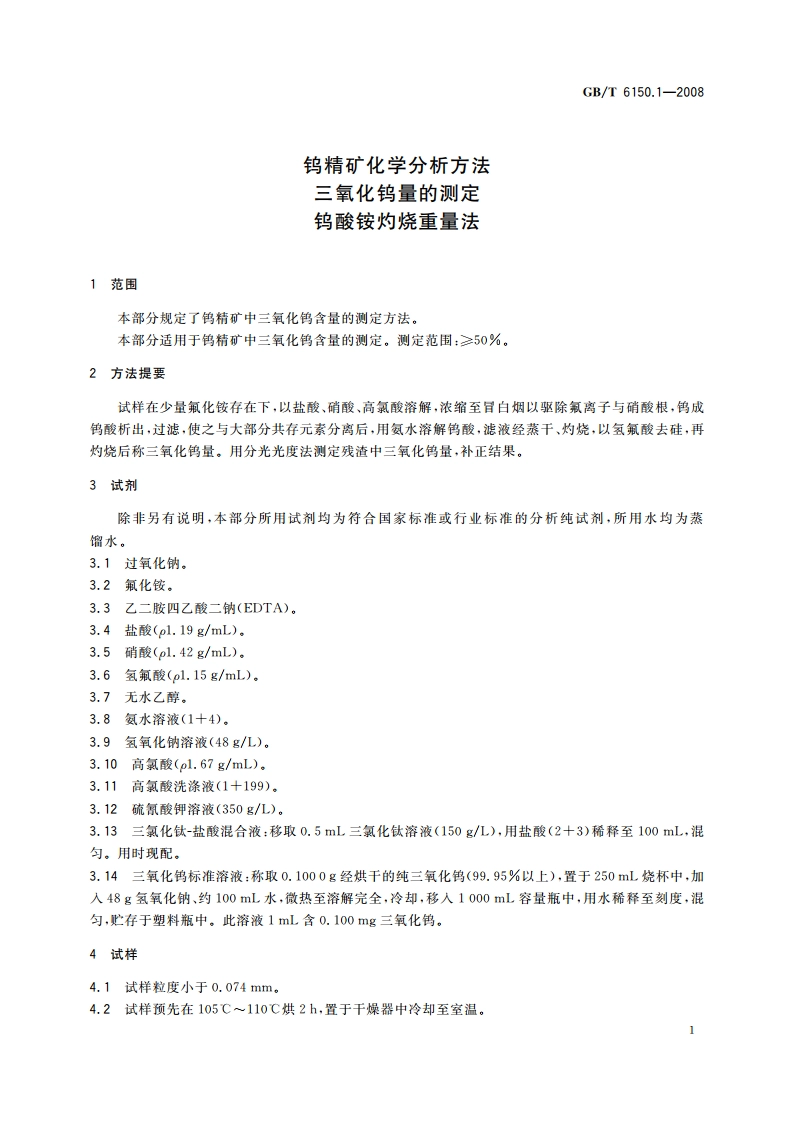

GB/T6150.1-2008前言GB/T6150%偶精矿化学分析方法分为17部分：GB/T6150.1钨精矿化学分析方法三氧化钨量的测定钨酸铵灼烧重量法GB/T6150.2钨精矿化学分析方法锡量的测定碘酸钾容量法和氢化物原子吸收光谱法GB/T6150.3鸽精矿化学分析方法磷量的测定磷钼黄分光光度法GB/T6150.4钨精矿化学分析方法硫量的测定高频红外吸收法GB/T6150.5钨精矿化学分析方法钙量的测定EDTA容量法和火焰原子吸收光谱法GB/T6150.6鸽精矿化学分析方法湿存水量的测定重量法GB/T6150.7鹤精矿化学分析方法相泥量的测定等离子体发射光谱法和分光光度法GB/T6150.8钨精矿化学分析方法钼量的测定硫氰酸盐分光光度法GB/T6150.9鸽精矿化学分析方法铜量的测定火焰原子吸收光谱法GB/T6150.10钨精矿化学分析方法铅量的测定火焰原子吸收光谱法GB/T6150.11钨精矿化学分析方法锌量的测定火焰原子吸收光谱法GB/T6150.12鹤精矿化学分析方法二氧化硅量的测定硅钼蓝分光光度法和重量法GB/T6150.13鹤精矿化学分析方法碑量的测定氢化物原子吸收光谱法和DDTC-Ag分光光度法GB/T6150.14钨精矿化学分析方法锰量的测定硫酸亚铁铵容量法和火焰原子吸收光谱法GB/T6150.15钨精矿化学分析方法铋量的测定火焰原子吸收光谱法GB/T6150.16钨精矿化学分析方法铁量的测定磺基水杨酸分光光度法GB/T6150.17鸽精矿化学分析方法锑量的测定氢化物原子吸收光谱法本部分为GB/T6150的第1部分。本部分代替GB/T6150.1一1985钨精化学分析方法钨酸铵灼烧法测定三氧化钨量。本部分与GB/T6150.1一1985相比主要变化如下：一显色剂由硫氰酸钾代替硫氰酸铵：一残渣比色测定范围扩大；一增加了7.1重复性条款。本部分由中国有色金属工业协会提出。本部分由全国有色金属标准化技术委员会归口。本部分由赣州有色治金研究所、中国有色金属工业标准计量质量研究所负责起草。本部分由赣州有色治金研究所起草。本部分由株洲硬质合金集团有限公司、崇义章源钨制品有限公司参加起草。本部分主要起草人：刘红英，邝静、易桂华、黄广海、李果华、张江峰。本部分主要验证人：陈大保、文利娟、朱芳勇。本部分所代替标准的历次版本发布情况为：-GB/T6150.1-1985.GB/T6150.1-2008钨精矿化学分析方法三氧化钨量的测定钨酸铵灼烧重量法1范围本部分规定了钨精矿中三氧化钨含量的测定方法。本部分适用于钨精矿中三氧化钨含量的测定。测定范围：50%。2方法提要试样在少量氟化铵存在下，以盐酸、硝酸、高氯酸溶解，浓缩至冒白烟以驱除氟离子与硝酸根，钨成钨酸析出，过滤，使之与大部分共存元素分离后，用氨水溶解鸽酸，滤液经蒸干、灼烧，以氢氟酸去硅，再灼烧后称三氧化钨量。用分光光度法测定残渣中三氧化钨量，补正结果。3试剂除非另有说明，本部分所用试剂均为符合国家标准或行业标准的分析纯试剂，所用水均为蒸格水。3.1过氧化钠。3.2氟化铵。3.3乙二胺四乙酸二钠(EDTA)。3.4盐酸(ol.19g/mL)。3.5硝酸(pl.42g/mL).3.6氢氟酸(pl.15g/mL).3.7无水乙醇。3.8氨水溶液(1十4)，3.9氢氧化钠溶液(48gL)。3.10高氯酸(pl.67g/mL),3.11高氯酸洗涤液(1十199)。3.12硫氰酸钾溶液(350g/1)。3.13三氯化钛-盐酸混合液：移取0,5mL三氯化钛溶液(150g/L),用盐酸(2十3)稀释至100mL,混匀。用时现配。3.14三氧化钨标准溶液：称取0.1000g经烘干的纯三氧化钨(99.95%以上)，置于250mL烧杯中，加入48g氢氧化钠、约100mL水，微热至溶解完全，冷却，移人1000mL容量瓶中，用水稀释至刻度，混匀，贮存于塑料瓶中。此溶液1mL含0.100mg三氧化钨。4试样4.1试样粒度小于0.074mm。4.2试样预先在105C110C烘2h,置于千燥器中冷却至室温。
