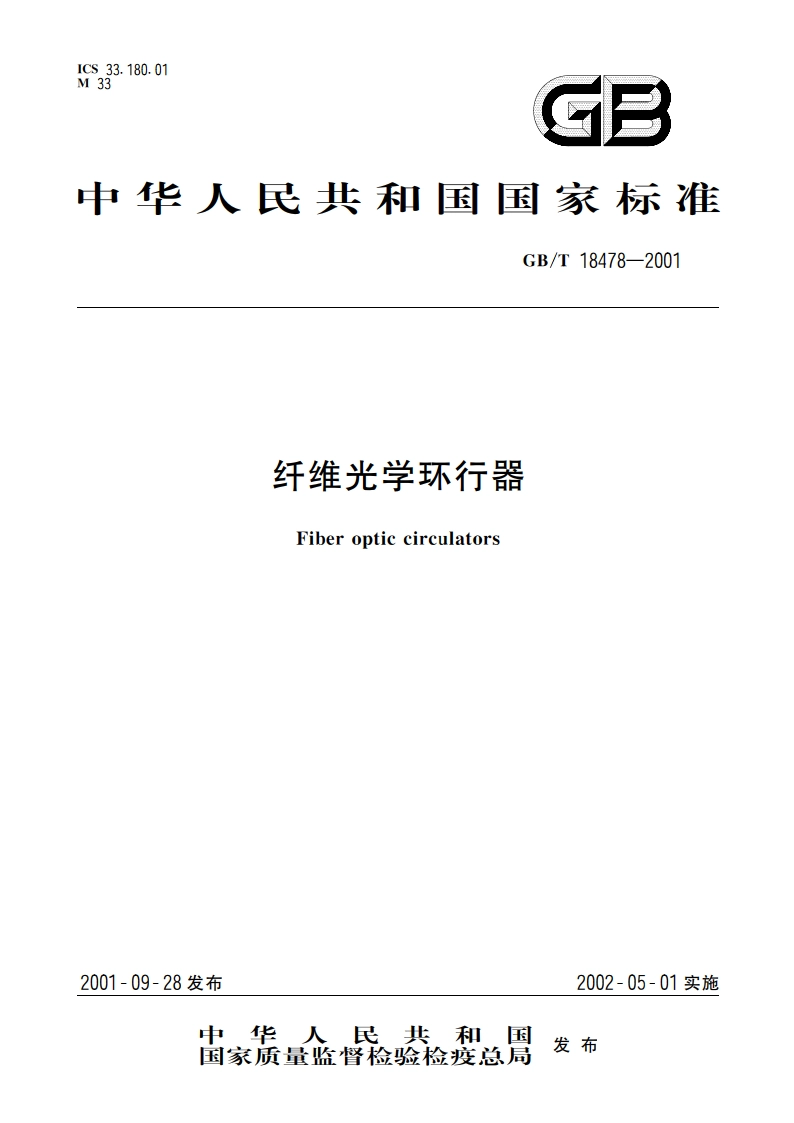

纤维光学环行器 GBT 18478-2001.pdf

中华人民共和国国家标准纤维光学环行器GB/T18478-2001Fiber optic circulators1范围本标准规定了纤维光学环行器的相关定义、产品分类、技术要求、试验方法、质量评定程序以及标志、包装、心存等条件。本标准适合于应用在光纤通信和其他光纤技术的环行器。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2828一1987逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T2421一1999电工电子产品环境试验第1部分总则(id1EC60068-1:1988)GB/T5169.5一1997电工电子产品着火危险试验第2部分试验方法第2篇：针焰试验(idt IEC659-2-2:1991)3定义本标准采用下列定义。3.1纤维光学环行器Fiber optic circulator纤维光学环行器（以下简称光环行器）是一种正向导通、反向隔离的多端口（3个端）非互易无源器件。端口顺序为1、2、。对于完整环环行器（见3.1.16）由端口12、23、ii十1、一1”、n1传递光功率是非互易的。对于非完整环环行器（见3.1.17）由端口12、n一1n传递光功率是非互易的。3.2端口port端口是指连接光器件（光环行器）上，作为光功常输入和/或输出光纤或光纤活动连接器。3.3传揄矩阵transfer matrix光环行器的光学特性可按nX的系数矩阵给予定义。”是光环行器的端口数，系数表示选定端口之间传递的部分光功常。在一般情况下，传输矩阵可表示为：tut1t1t在上式中，是从端口j输出的光功率P,对由端口i输入的光功率P,之比，即：tu Pu/P中华人民共和国国家质量监督检验检疫总局2001-09-28批准2002-05-01实施1
