钨丝下垂试验方法 GBT 4105-1983.pdf

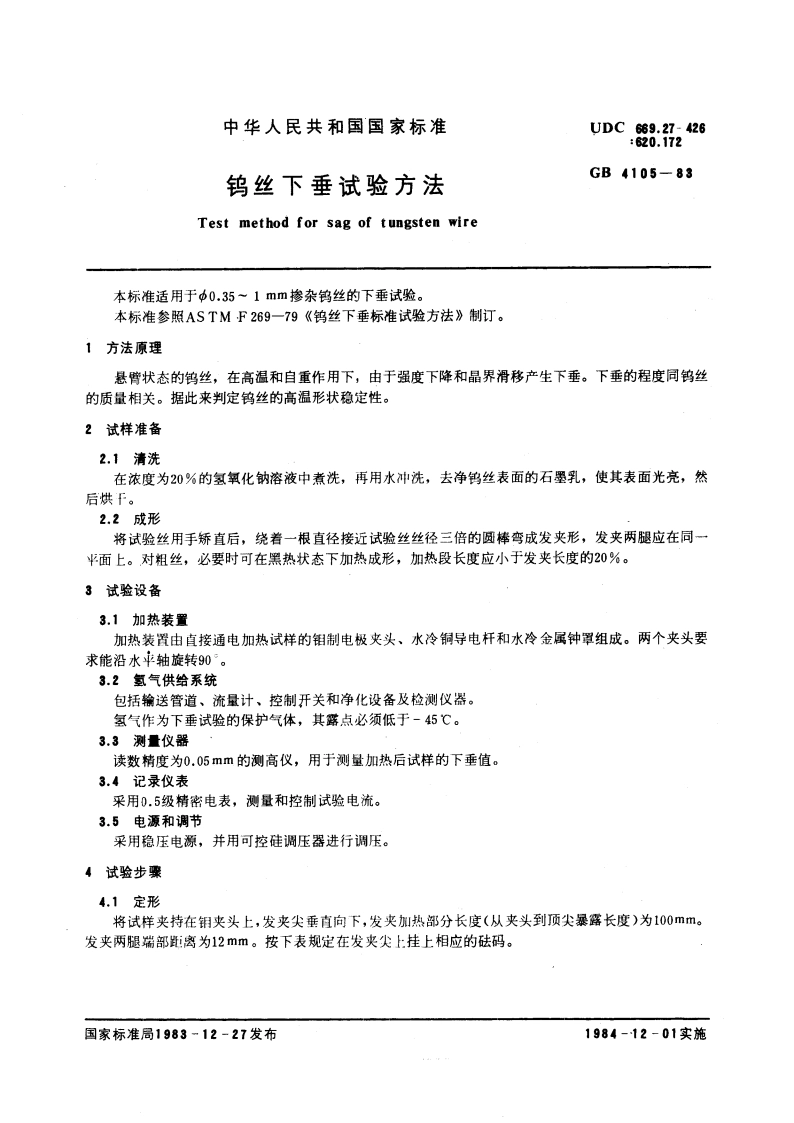

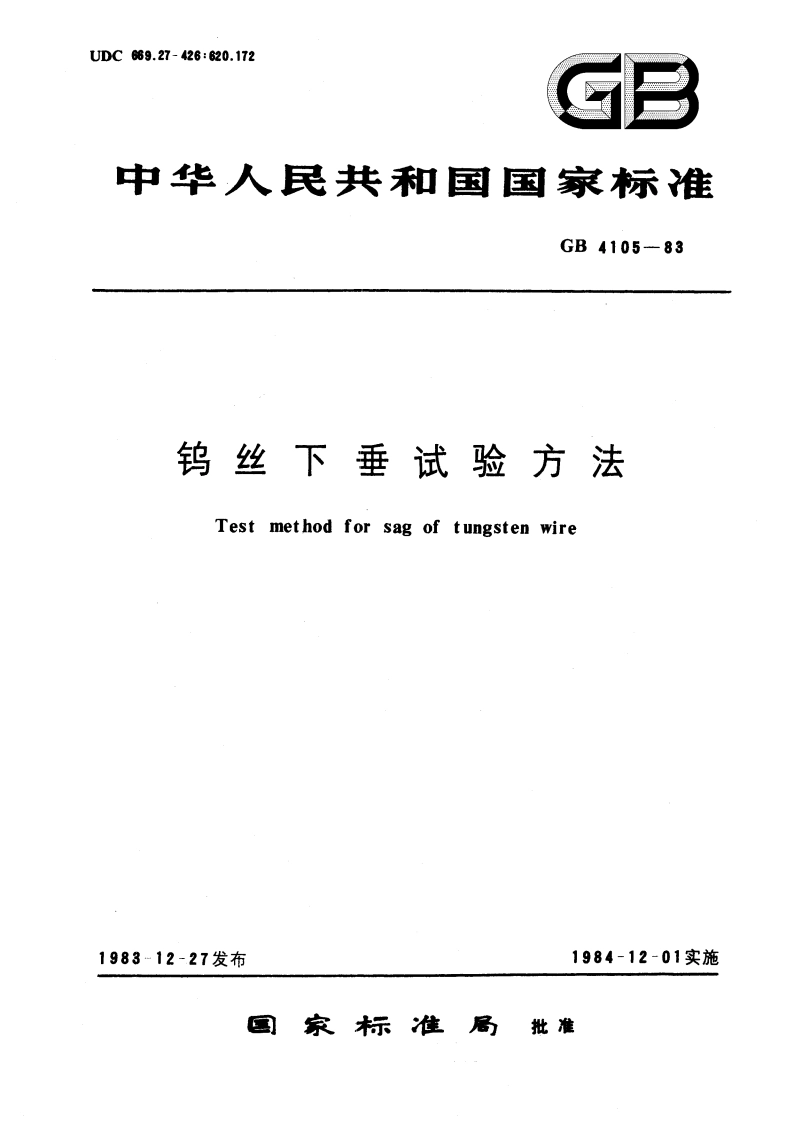

中华人民共和国国家标准UDC669.27-426620.172GB4105-83钨丝下垂试验方法Test method for sag of tungsten wire本标准适用于p0.351mm掺杂钨丝的下垂试验。本标准参照ASTM F269一79钨丝下垂标准试验方法制订。1方法原理悬臂状态的钨丝，在高温和自重作用下，由于强度下降和晶界滑移产生下垂。下垂的程度同钨丝的质量相关。据此来判定钨丝的高温形状稳定性。2试样准备2.1清洗在浓度为0%的氢氧化钠溶液中煮洗，再用水冲洗，去净鹤丝表面的石墨乳，使其表面光亮，然后烘千。2.2成形将试验丝用手矫直后，绕着一根直径接近试验丝丝径三倍的圆棒弯成发夹形，发夹两腿应在同一平面上。对粗丝，必要时可在黑热状态下加热成形，加热段长度应小于发夹长度的20%。3试验设备31加热装置加热装置由直接通电加热试样的钼制电极夹头、水冷铜导电杆和水冷金属钟罩组成。两个夹头要求能沿水平轴旋转90。3.2氢气供给系统包括输送管道、流量计、控制开关和净化设备及检测仪器。氢气作为下垂试验的保护气体，其露点必须低于-45。3.3测量仪器读数精度为0.05mm的测高仪，用于测量加热后试样的下垂值。3.4记录仪表采用0.5级精密电表，测量和控制试验电流。3.5电源和调节采用稳压电源，并用可控硅调压器进行调压。4试验步骤4.1定形将试样夹持在钥夹头上，发夹尖垂直向下，发夹加热部分长度（从夹头到顶尖暴露长度）为100mm。发夹两腿瑞部距离为12mm。按下表规定在发夹尖上挂上相应的砝码。国家标准局1983一12-27发布1984-12-01实施
