纤维增强塑料层合板冲击后压缩性能试验方法 GBT 21239-2007.pdf
蜗牛文库
-高品质阅读，高比例分成-
温馨提示：
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707

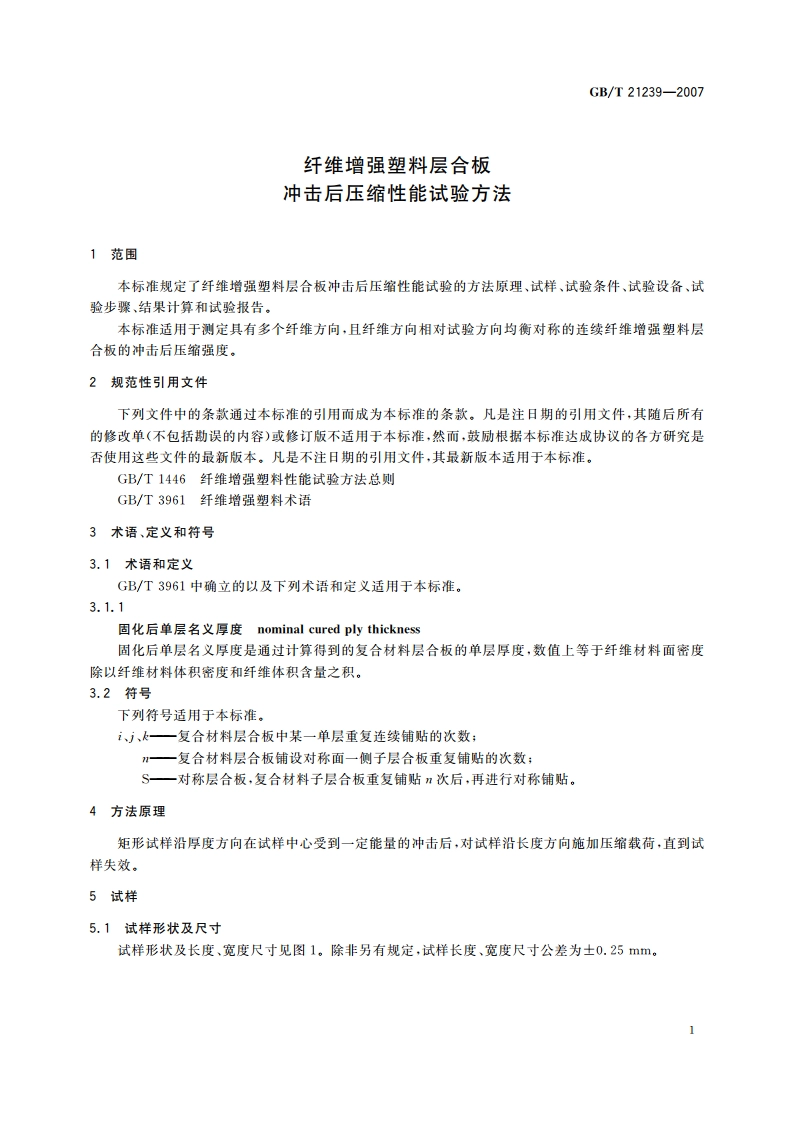

纤维增强塑料层合板冲击后压缩性能试验方法
GBT
21239-2007
纤维
增强塑料
合板
冲击
压缩
性能
试验
方法
21239
2007
GB/T21239-2007单位为毫米0.A01B100刀0.1BL0.1cL0.1 42525贴应变片位置（两侧）0甲*90冲击位置压缩方向A山0.C图1冲击后压缩试样5.2试样厚度试样厚度为4.0mm6.0mm,尽可能使试样厚度接近5.0mm。5.3层合板的铺层方式5.3.1单向层合板铺层顺序为45/0/一45/90.s,其中n为整数。如果预计的厚度值小于4.0mm,则n值应变为n十1。针对不同的固化后单层名义厚度推荐了层合板的铺层方式，见表1。层合板的0纤维方向与试样长度方向相一致。表1对不同的固化后单层名义厚度推荐的单向预浸带层合板铺层方式固化后单层名义厚度/mm层数铺层最小值最大值0.0850.104845/0/-45/90s0.100.134045/0/-45/905s0.130.183245/0/-45/90s0.180.252445/0/-45/90s0.250.501645/0/-45/90s0.500.75845/0/-45/90s5.3.2机织物层合板铺层顺序则为(45/一45)/(0/90)s,其中n为整数。如果预计的厚度小于4.0mm,则n值应变为n十1。记号(45/一45)和(0/90)表示机织物单层。除非另有规定，含缎纹织物的层合板应具有对称的经向切面。针对不同的固化后单层名义厚度推荐了层合板的铺层方式，见表2。层合板的0纤维方向与试样长度方向相一致。
