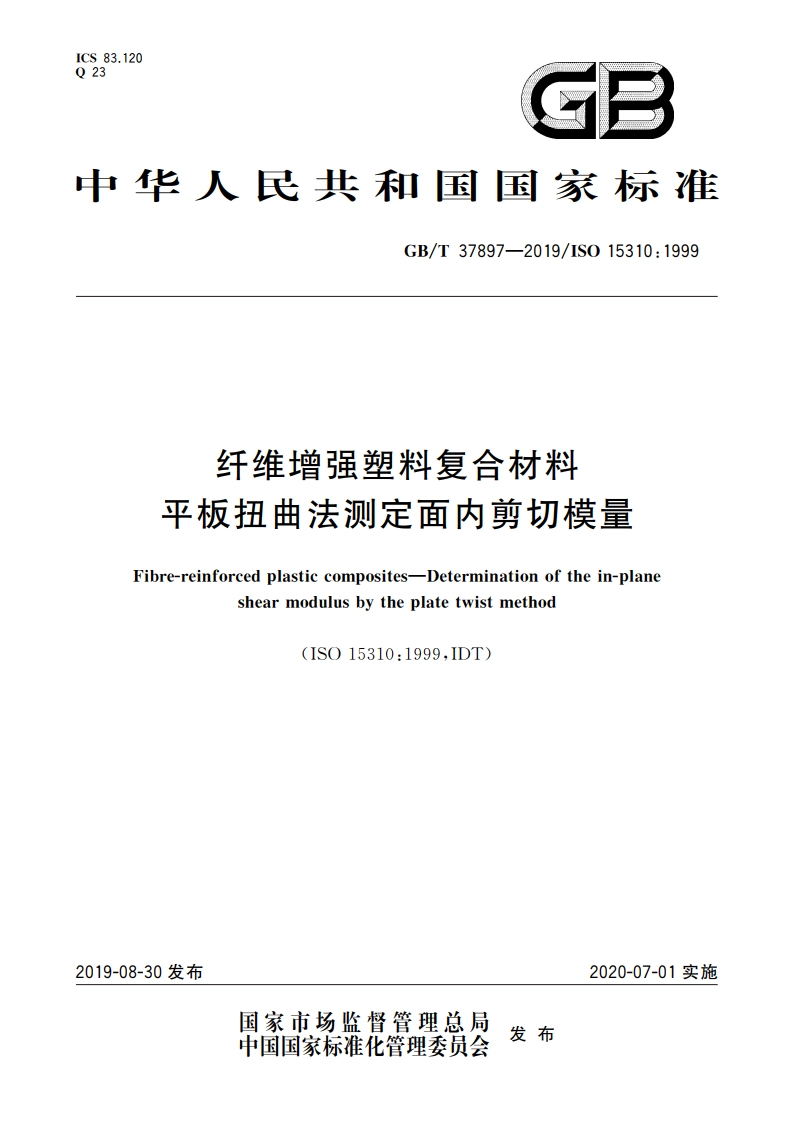

纤维增强塑料复合材料 平板扭曲法测定面内剪切模量 GBT 37897-2019.pdf

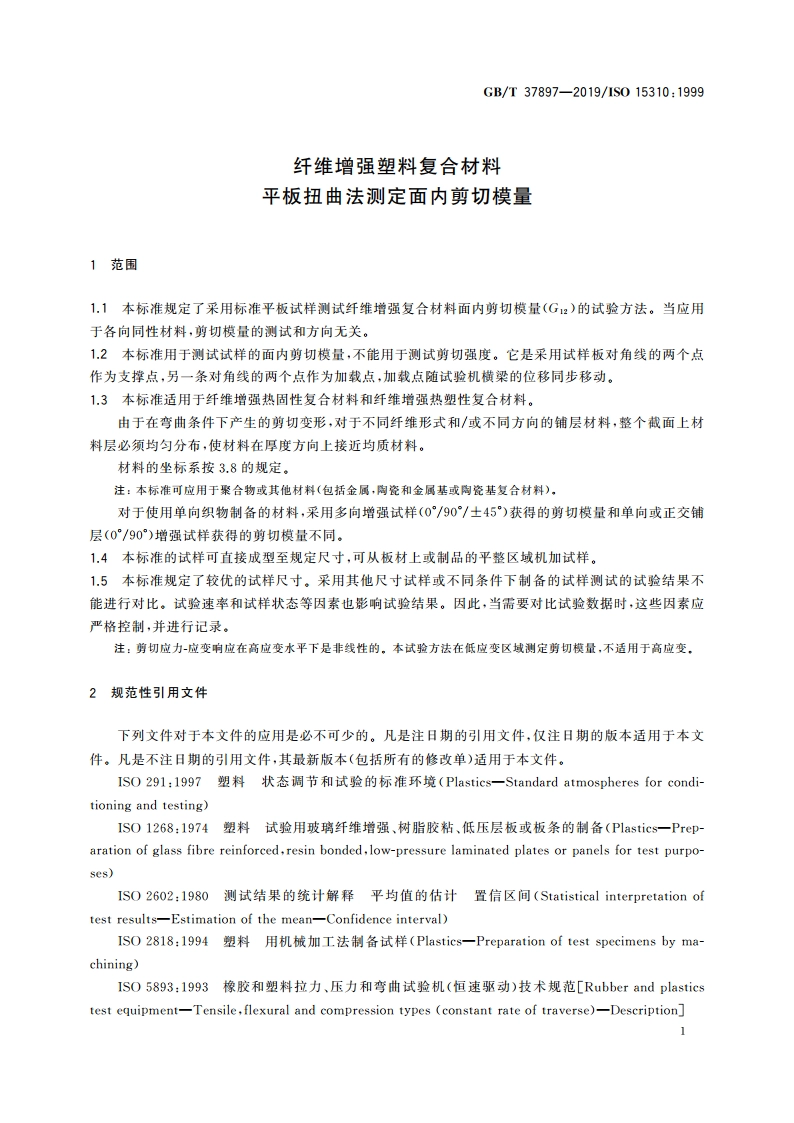

GB/T37897-2019/1S015310:19993术语和定义下列术语和定义适用于本文件，3.1板变形plate deflectionW加载点相对支撑点移动的距离，单位为毫米(mm)。注：板变形通常由两个加载点的横梁位移测量，3.2剪切弹性模量modulus of elasticity in shear面内剪切模量in-plane shear modulusG12方向不同于纤维增强材料方向上的剪切模量，用GPa表示。在板变形为0.1h0.3h间测试，h为板材厚度（见3.7）。3.3试验速率speed of testing加载点相对于支撑点移动速率，单位为毫米每分(mm/min)。3.4跨距spanS两个支撑点间的距离S,和两个加载点间的距离S,的平均值（如图3），单位为毫米(mm)。3.5对角线长度diagonal lengthD平板两个对角间的距离，单位为毫米(mm)。按式(1)计算：D=(a2十a)4n(1）3.6试样宽度specimen widthsa,a试样每个方向的平均宽度（如图2），单位为毫米(mm)。3.7试样厚度specimen thicknessh试样平均厚度，单位为毫米(mm)。3.8试样坐标系specimen coordinate axes定义的材料坐标系见图1。与主纤维平行的方向定义为“1”方向，垂直于“1”方向且在纤维平面内定义为“2”方向。“1”方向称为0度(0)或者纵向，“2”方向称为90度(90)或者横向。类似的定义可应用于纤维铺层材料和方向，如制品制备过程相关方向（例如长度）的情况。GB/T37897-2019/1S015310:1999图1纤维增强材料坐标系4试验原理试样支撑于试样板对角线两角的附近位置的两个支撑点上，在另一个对角线上的两个加载点上以恒定的速率加载（如图2），直至试样变形值达到预定值。在这个过程中，测量加载点的载荷/位移曲线。F/2/2图2试验原理5试验装置5.1试验机5.1.1通则试验机应符合IS05893,具休要求见5.1.25.1.4。5.1.2试验速率试验机应能保持(1土0.2)mm/min的速率。5.1.3夹具和加载点图3中标示了两个支撑点和两个加载点。要求支撑点和加载点位置误差在0.5mm内。
