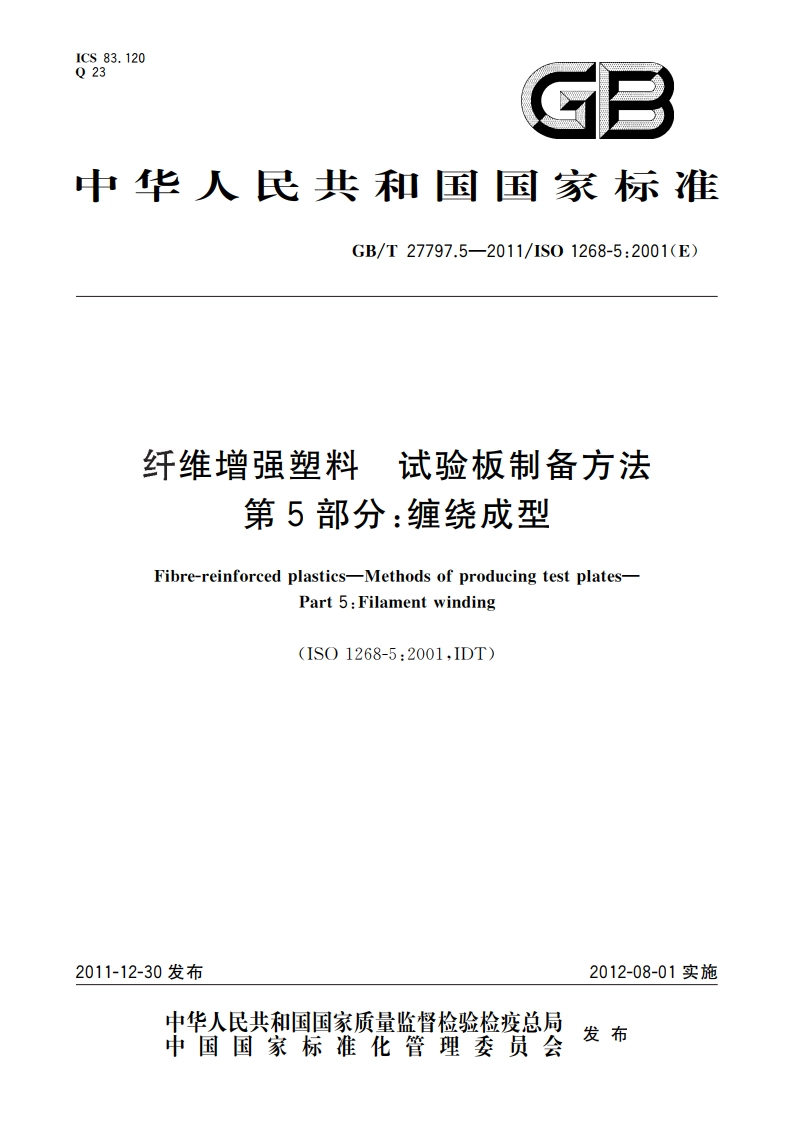

纤维增强塑料 试验板制备方法 第5部分：缠绕成型 GBT 27797.5-2011.pdf

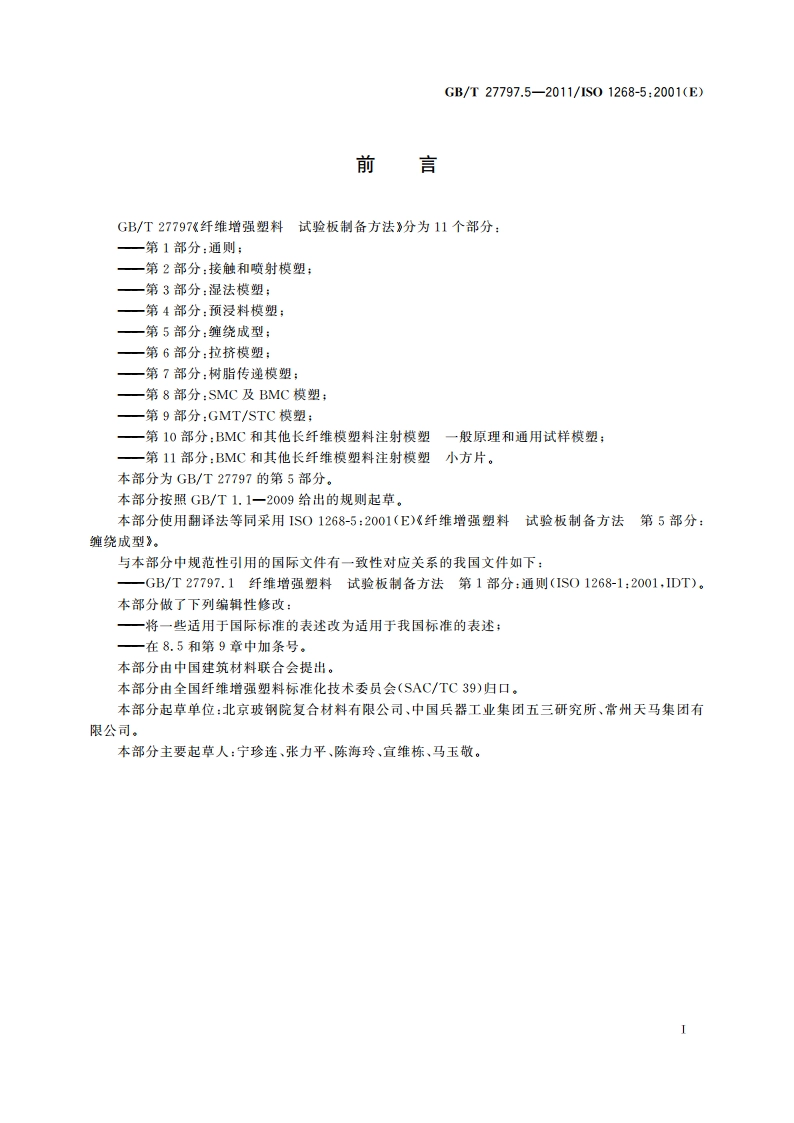

GB/T27797.5-2011/1S01268-5:2001(E)前言GB/T27797纤维增强塑料试验板制备方法分为11个部分：一第1部分：通则；一第2部分：接触和喷射模塑；一第3部分：湿法模塑：一第4部分：预浸料模塑：一第5部分：缠绕成型：一第6部分：拉挤模塑：一第7部分：树脂传递模塑；一第8部分：SMC及BMC模塑；一第9部分：GMT/STC模塑；一第10部分：BMC和其他长纤维模塑料注射模塑一般原理和通用试样模塑：一第11部分：BMC和其他长纤维模塑料注射模塑小方片。本部分为GB/T27797的第5部分。本部分按照GB/T1.1一2009给出的规则起草。本部分使用翻译法等同采用IS01268-5:2001(E)纤维增强塑料试验板制备方法第5部分：缠绕成型。与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：一GB/T27797.1纤维增强塑料试验板制备方法第1部分：通则(IS01268-1:2001,IDT)。本部分做了下列编辑性修改：一将一些适用于国际标准的表述改为适用于我国标准的表述：一在8.5和第9章中加条号，本部分由中国建筑材料联合会提出。本部分由全国纤维增强塑料标准化技术委员会(SAC/TC39)归口。本部分起草单位：北京玻钢院复合材料有限公司、中国兵器工业集团五三研究所、常州天马集团有限公司。本部分主要起草人：宁珍连、张力平、陈海玲、宜维栋、马玉敬。GB/T27797.5-2011/1S01268-5:2001(E)纤维增强塑料试验板制备方法第5部分：缠绕成型1范围GB/T27797的本部分规定了用缠绕法制备纤维增强塑料板的方法，该法以玻璃纤维无捻粗纱和热固性树脂为原料（不包括预浸渍的纤维）。本部分规定了在最优工业化条件下制备单向增强板，在这些试验板上可切取用于测试各种机械性能的试样。GB/T2779?的本部分主要适用于用聚酯树脂或环氧树脂制备的玻璃纤维增强塑料，但也可扩展到其他类型的树脂和增强材料。GB/T27797的本部分和GB/T27797.1一并使用。注：为便于理解本方法，“无捻粗纱”一词在全文中经常用到，也包括纱线，除非特别说明。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。ISO1268-1纤维增强塑料试验板制备方法第1部分：通则(Fibre-reinforced plastics-一Methods of producing test plates-Part 1:General conditions)3健康和安全见1S01268-1。4原理一股粗纱（或数股粗纱束）浸渍树脂，缠绕若干层后成型。在芯模上安装外模板，以获得试脸板所要求的最终厚度。固化可在带加热板的压机中或放入烘箱中进行。本方法可同时制备两块相同的试验板。5材料5.1粗纱本方法适用于所有线密度为200tCx4800tx的粗纱。对线密度较低的粗纱可进行合股，使其线密度达到2001ex48001ex(例如，10束221ex等于2201ex)。5.2树脂体系推荐所用的树脂体系（聚酯或环氧十固化体系）应满足如下性能：1
