纤维光学互连器件和无源器件 基本试验和测量程序 第2-9部分：试验-冲击 GBT 18310.9-2003.pdf

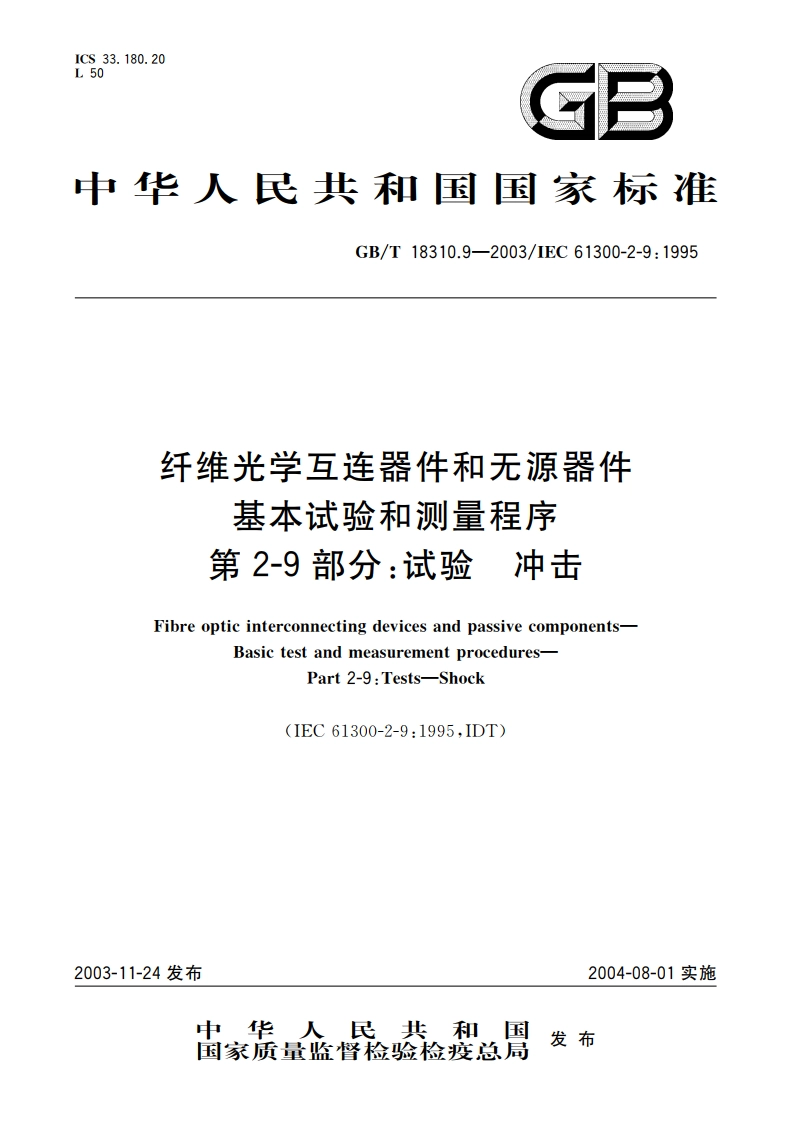

1CS33.180.20L50B中华人民共和国国家标准GB/T18310.9一2003/EC61300-2-9:1995纤维光学互连器件和无源器件基本试验和测量程序第2-9部分：试验冲击Fibre optic interconnecting devices and passive components-Basic test and measurement procedures-Part 2-9:Tests-Shock(IEC61300-2-9:1995,IDT)2003-11-24发布2004-08-01实施中华人民共和国国家质量监督检验检疫总局发布GB/T18310.9-2003/1EC61300-2-9:1995纤维光学互连器件和无源器件基本试验和测量程序第2-9部分：试验冲击1总则1.1范围和目的本部分的目的是确定纤维光学器件在受到非重复性机械冲击时其结构的薄弱环节和/或性能劣化程度。它模拟在正常工作期间或运输过程中器件可能偶然遭受到的非重复性冲击。1.2概述本程序按GB/T2423.5一1995试验Ea进行。将样品安装于冲击试验机上，并承受半正弦冲击脉冲。1.3规范性引用文件下列文件中的条款通过GB/T18310的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T2423.5一1995电工电子产品环境试验第二部分：试验方法试验Ea和导则：冲击(idt IEC60068-2-27:1987)2装置装置由以下单元组成。2.1冲击试验机符合GB/T2423.5一1995试验Ea的冲击试验机.2.2固定夹具符合GB/T2423.5一1995试验Ea的固定夹具。3程序按GB/T2423.5一1995试验Ea进行。脉冲波形应为半正弦。4严酷等级严酷等级由峰值加速度和冲击次数组成。相关规范中应规定严酷等级。下列优先严酷等级是非强制的，本部分可规定这些严酷等级。蜂值加速度和脉冲持续时间冲击次数294m/s2(30g),18ms490m/s2(50g):11ms981m/s2(100g):6ms4900m/s2(500g),1ms10
