无色光学玻璃测试方法 第10部分：耐X射线性能 GBT 7962.10-2010.pdf

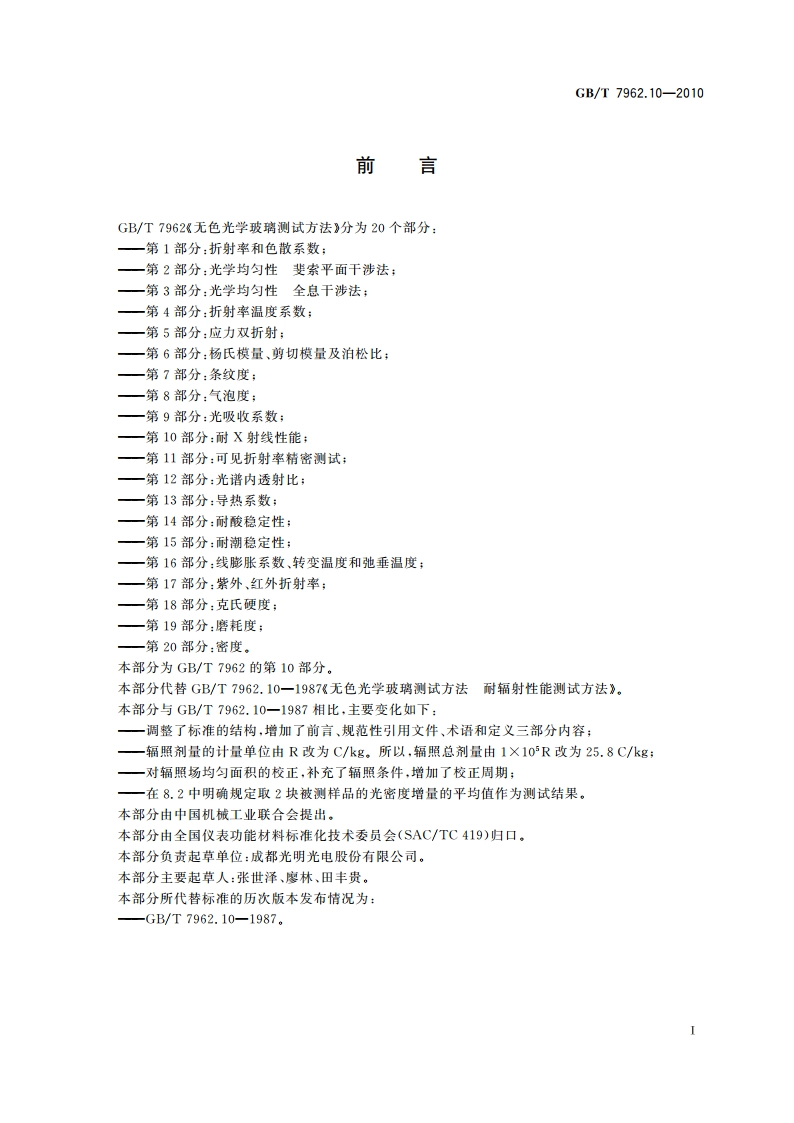

GB/T7962.10-2010无色光学玻璃测试方法第10部分：耐X射线性能1范围GB/T7962的本部分规定了耐辐射光学玻璃耐X射线性能的测试方法、测试步骤和数据处理等内容。本部分适用于GB/T903中500系列耐福射光学玻璃的耐X射线性能的测量。2规范性引用文件下列文件中的条款通过GB/T7962的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括墈误的内容）或修订版均不适用于本部分，然而，技励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T903无色光学玻璃3术语和定义下列术语和定义适用于本部分，3.1耐X射线性能X-rays stability光学玻璃耐受X射线辐照的稳定性。玻璃经X射线辐照后，其光密度会增加，用光密度的增加量来表征耐X射线辐照的稳定性，3.2光密度optical density0白光透射比T的倒数的常用对数。4原理玻璃在一定剂量的X射线辐照下，产生辐射电高，形成色心而着色，透射比下降，光密度增大，故可用光密度增量来表征玻璃的耐X射线辐射性能。玻璃用X射线辐照时，辐照剂量采用特定的剂量玻璃标样按比较法确定。当剂量玻璃标样的白光透射比下降到0.310.32时，认为所受辐照总剂量达到25.8C/kg。5仪器5.1工业探伤用X光机，100kV,7mA土0.5mA。5.2透射比测定仪，其白光透射比的测量不确定度为士0.005。6样品和剂量标样6.1样品6.1.1样品玻璃应符合GB/T903中的纹度C级，气泡度1类D级的规定。1GB/T7962.10-20106.1.2样品规格为14mm14mm(10mm土0.04mm),两通光大面抛光，表面粗糙度Ra=0.025,平面度N=5,N=1,平行度为10，其余各面细磨即可。6.1.3样品数量2块。6.2剂量标样6.2.1样品数量1块。其他同6.1.1和6.1.2要求。6.2,2剂量标样玻璃配方组分（质量百分数）如表1所示。表1计量标样玻璃配方组分组分含量/%组分含量/%组分含量/%组分含量/%SiO:65.8CaO5.1K:014.2AlO方1.5Na:O8.2ZnO3.7B2O31.0AszO30.57测量警告一实施测量的人员应有操作工业探伤用X光机的资质、能力和经验。本部分并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。7.1X射线辐照场均匀面积的校正7.1.1校正方法为取剂量标样5块，按图1所示将5块剂量标样放在X光机的样品台上。调整X光机机头，使辐照场直径在75mm以内。经8h辐照（工作电压：100kV,工作电流：7mA0.5mA。样品每照射7min停3min。有效照射时间8h)后测量其白光透射比，若各块之间的透射比差值不超过0.02,则认为样品放置区域的辐照场是均匀的。否则应调整X光机机头或样品台，并重复上述测定，直到辐照场均匀为止。7.1.2校正周期，正常使用情况下为1年。仪器初次使用或搬运后或停用3个月后重新启用，则应进行重新校正，7.2测量步骤7.2.1测量辐照前样品的白光透射比T。7.2.2如图1所示，将被测样品按1、3或2、4顺序对称地放在样品台上，中心位置放剂量标样。%24图1样品摆放位置图7.2.3关好安全门，接通电源，使X光管预热3min。7.2.4X光管预热3min后接通高压，调整工作电压为100kV,工作电流为7mA土0.5mA。样品每照射7min停3min。有效照射时间约8h,需48h照射完。7.2.5在辐照过程的最后1h内，应经常测量计量标样的白光透射比，当其透射比降到0.310.32时，停止辐照。立即将样品装入暗盒内，并在1内测完全部样品的白光透射比T2,
