无色光学玻璃测试方法 线膨胀系数和转变温度测试方法 GBT 7962.16-1987.pdf

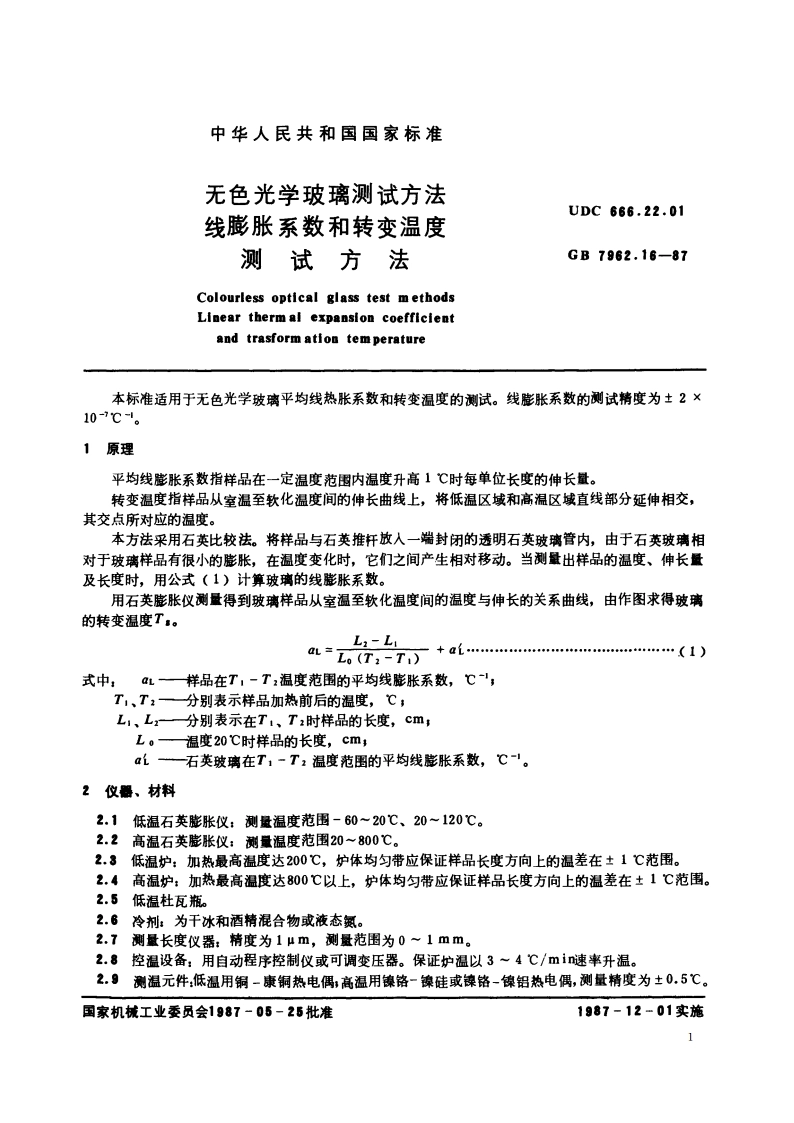

中华人民共和国国家标准无色光学玻璃测试方法UDC666.22.01线膨胀系数和转变温度测试方法GB7962.16-87Colourless optical glass test methodsLinear therm al expansion coefficlentand trasform ation tem perature本标准适用于无色光学玻璃平均线热胀系数和转变温度的测试。线膨胀系数的测试精度为士210-7。1原理平均线膨胀系数指样品在一定温度范围内温度升高1时每单位长度的伸长量。转变温度指样品从室温至软化温度间的伸长曲线上，将低温区域和高温区域直线部分延伸相交，其交点所对应的温度。本方法采用石英比较法。将样品与石英推杆放人一端封闭的透明石英玻璃管内，由于石英玻璃相对于玻璃样品有很小的膨胀，在温度变化时，它们之间产生相对移动。当测量出样品的温度、伸长量及长度时，用公式(1)计算玻璃的线影胀系数。用石英膨胀仪测量得到玻璃样品从室温至软化温度间的温度与伸长的关系曲线，由作图求得玻璃的转变温度T。L2-L1=L。(T,-T)式中，L一样品在T,一T,温度范围的平均线膨胀系数，T,、T,一分别表示样品加热前后的温度，；L、L一分别表示在T、T时样品的长度，Cm,L。温度20时样品的长度，Cm,a1一石英玻璃在T,-T,温度范围的平均线影胀系数，。2仪器、材料2.1低温石英膨张仪：测量温度范围-6020、20120。2.2高温石英膨张仪：测量温度范图20800。2.3低温炉：加热最高温度达200，炉体均匀带应保证样品长度方向上的温差在1范围。2,4高温炉：加热最高温度达800以上，炉体均匀带应保证样品长度方向上的温差在1范围。2.5低温杜瓦瓶。2.6冷剂：为干冰和酒精混合物或液态氮。2.7测量长度仪器：精度为1“m,测量范围为01mm。2.多控温设备，用自动程序控制仪或可调变压器。保证炉温以34/mi速半升温。2,9测温元件：低温用铜-康铜热电偶，高温用镍铬一镍硅或镍铬-镍铝热电偶，测量精度为0.5。国家机桃工业委员会1987-05-25批准1987-12-01实施1
