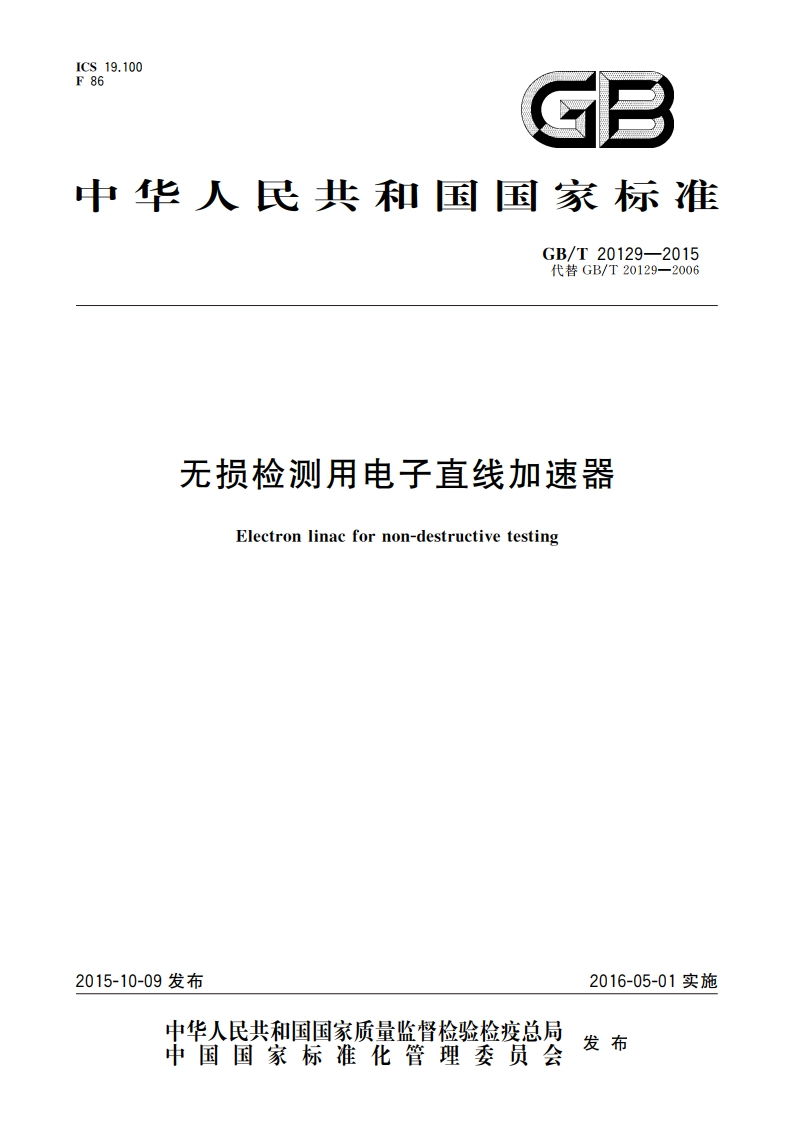

无损检测用电子直线加速器 GBT 20129-2015.pdf

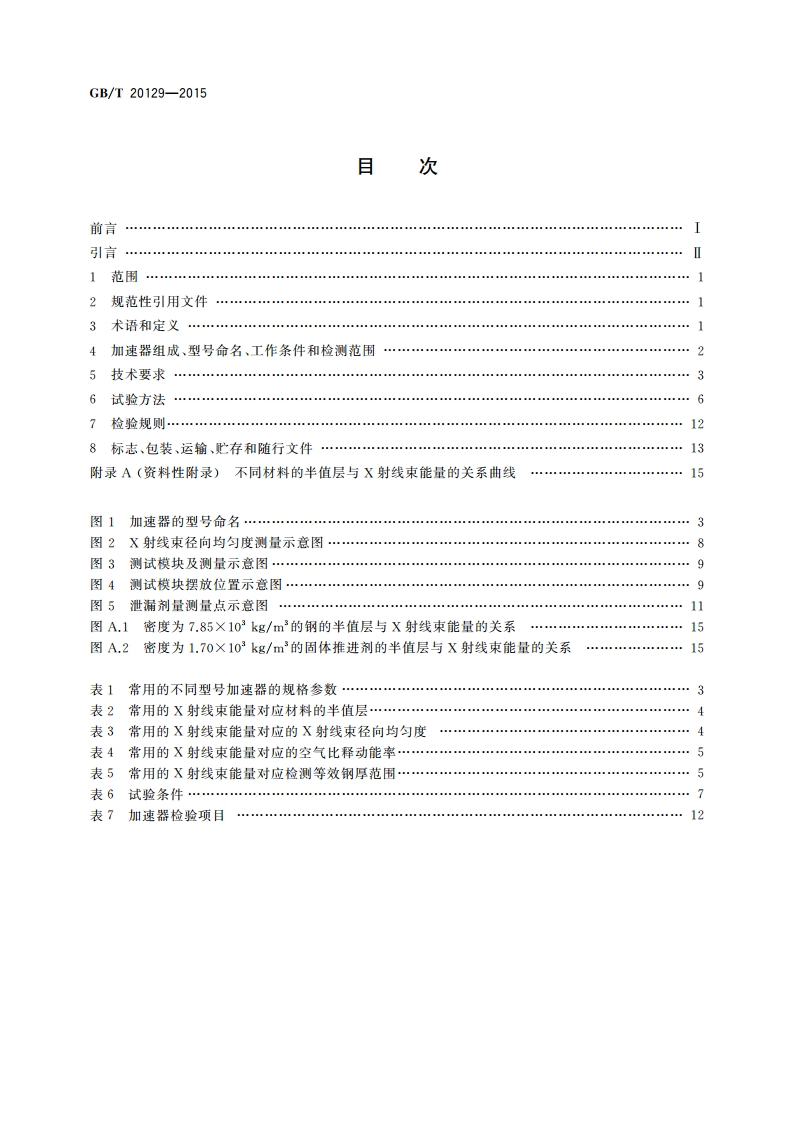

GB/T20129-2015目次前言引言】范围12规范性引用文件】3术语和定义14加速器组成、型号命名、工作条件和检测范围5技术要求36试验方法67检验规则128标志、包装、运输、贮存和随行文件13附录A(资料性附录)不同材料的半值层与X射线束能量的关系曲线15图1加速器的型号命名3图2X射线束径向均匀度测量示意图8图3测试模块及测量示意图9图4测试摸块摆放位置示意图9图5泄漏剂量测量点示意图11图A1密度为7.85X103kg/m3的钢的半值层与X射线束能量的关系15图A.2密度为1.70103kg/m的固休推进剂的半值层与X射线束能量的关系15表1常用的不同型号加速器的规格参数3表2常用的X射线束能量对应材料的半值层4表3常用的X射线束能量对应的X射线束径向均匀度4表4常用的X射线束能量对应的空气比释动能率5表5常用的X射线束能量对应检测等效钢厚范围5表6试验条件7表7加速器检验项目12GB/T20129-2015前言本标准按照GB/T1.1一2009给出的规则起草。本标准代替GB/T20129一2006无损检测用电子直线加速器，与GB/T20129一2006相比，主要技术变化如下：一范围由2MeV9MeV以下拓展到1McV15MeV(见第1章，2006版第1章)：一用术语和定义“无损检测用电子直线加速器”替换掉“电子直线加速器”（见3.1,2006版3.1）；一修改了术语和定义：“X射线束径向均匀度”（见3.6,2006版3.6）“X射线束焦点尺寸”（见3.7,2006版3.5）：一增加了新的术语和定义：“X射线束空气比释动能率”（见3.4）：“X射线束径向不对称度”（见3.8）：“X射线束照相检测灵敏度”（见3.9）：一重新定义了型号命名的规则（见4.2,2006版4.2）：修改了“环境温度”范围（见4.3,2006版4.3）：增加了常用的X射线束能量对应材料的半值层（见表2）：一增加了X射线束能量为1McV和高于9McV时径向均匀度的要求（见表3）：一增加了X射线束能量为1MV和高于9MV时对应的空气比释动能率（见表4）：一增加了X射线束能量为1MV和高于9McV时对应检测等效钢厚范围（见表5）：一增加了X射线束能量高于9McV时X射线束焦点尺寸要求（见5.3.4）：明除了辐射安全的要求和试验(2006版5.5)：调整“可靠性”为“稳定运行”表述并修订了内容表述及参数（见5,5,2006版5.6）：增加了“试验仪器和设备”的内容（见6.1.2）：一修正了X射线束空气比释动能率的测试方法（见6,4.3,2006版6.4.2）：一制定了新的“X射线束径向不对称度”测试方法（见6.4.5）：一增加了X射线束照相检测灵敏度的性能指标（见5.3.6）及测试方法（见6.4.6）：一明确了X射线泄露量的测试方法（见6.4.7,2006版6.4.6）：一增加了检验项目“X射线束照相检测灵敏度”（见表7）：一增加了不同材料板材半值层与X射线束能量的关系曲线（见资料性附录A)。本标准由中国核工业集团公司提出。本标准由全国核仪器仪表标准化技术委员会(SAC/TC30)归口。本标准起草单位：中国原子能科学研究院。本标准主要起草人：曾自强、余国龙、佟迅华、王淑贤、张立锋、杨溯、王楠、吕卫星。本标准所代替标准的历次版本发布情况为：GB/T20129-2006。
