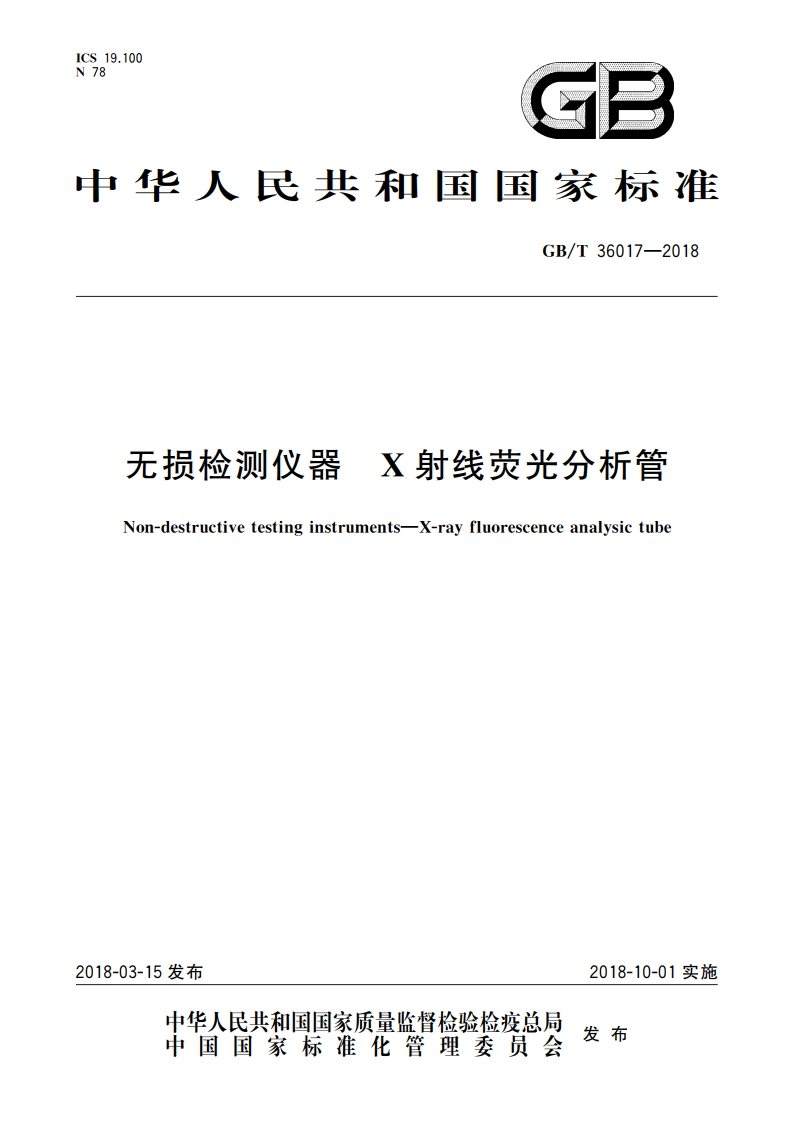

无损检测仪器 X射线荧光分析管 GBT 36017-2018.pdf

GB/T36017-2018无损检测仪器X射线荧光分析管1范围本标准规定了X射线荧光分析管的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和心存。本标准适用于侧窗X射线荧光分析管和端窗X射线荧光分析管。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T13384机电产品包装通用技术条件GB22448一2008500kV以下工业X射线探伤机防护规则GB/T25480仪器仪表运输、贮存基本环境条件及试验方法3产品分类3.1型号规格X射线荧光管的型号规格见表1。表1X射线荧光管的型号规格型号规格XY(C或D)1-1/501kW系列XY(C或D)2-2/602kW系列XY(C或D)3-3/603kW系列注：如有特殊规格制造厂与用户协商解决，并参照本标准执行。3.2型号编制方法X射线荧光管的型号主要由特征代号和规格代号两个基本部分组成。特征代号主要反映产品分类，用汉语拼音字母表示：规格代号主要反映产品参数规格，用阿拉伯数字表示，编制方法见表2。表2X射线荧光管的型号编制方法型号构成第1部分第2部分第3部分第4部分第5部分第6部分分类形式大类X射线类小类荧光分析X射线窗位置产品序号表示额定功率表示额定管电压用字母C或D表示表示方法用字母X表示用字母Y表示用阿拉伯数字表示(kW)(kV)C一测窗、D一端窗
