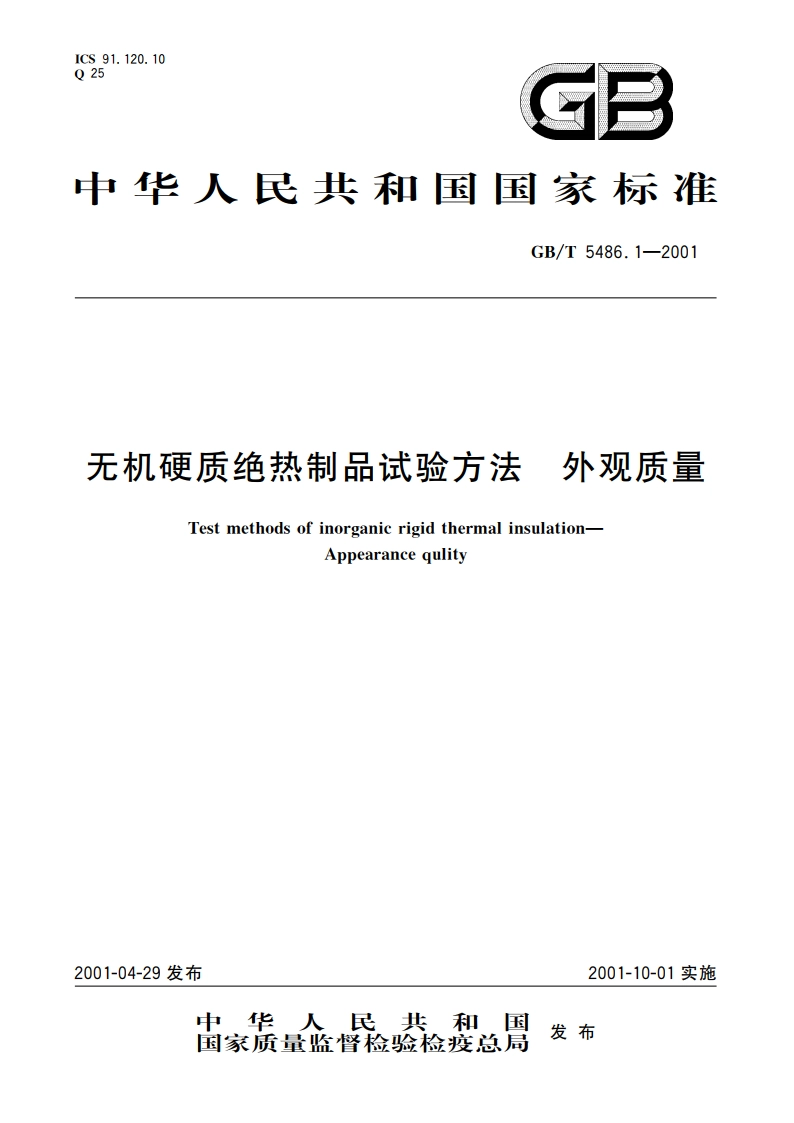

无机硬质绝热制品试验方法 外观质量 GBT 5486.1-2001.pdf

GB/T5486.1-2001(见图2)，精确至1mm。测量结果为4个测量值的算术平均值。3.2.2用游标卡尺在管壳或弧形板相对两个端面上距侧面20mm处和端面中心位置测量管壳或弧形板的厚度（见图2），精确至0.5mm。测量结果为6个测量值的算术平均值。220651侧面：2内孤而：3长度：1外狐面：5厚度6端面图2管壳与狐形板尺小测量方法示意图3.2.3直径测量方法方法一：用钢卷尺在端面20mm处及中心位置测量管壳或狐形板的外圆弧长(L,),精确至1mm。然后按其组成整圆的块数(u),分别按式(1)和式(2)计算管壳或弧形板的外径和内径。以.snld=收26式中：d.-外径，nmm:d。内径，mmL,一三次测量外圆狐长的平均值，mm:6-厚度，mm:n-组成整圆的块数：-圆周率(3.14)。每个制品直径的测量结果为三次测量值的算术平均值，制品直径的测量结果为组成整圆全部制品测量结果的算术平均值，精确至】mm。方法二：将管壳或弧形板组成管段，用卡钳、直尺在距管段两端20mm处和中心位置测量管壳或弧形板的外径，精确至1mm。在第一次测量的垂直方向重复上述测量。测量时应保证管段不应受力而变形。制品外径的测量结果为6个测量值的算术平均值，制品的内径为外径与2倍厚度之差，精确至】mm.如对试验结果有异议，方法二作为仲栽试验方法。4外观质量试验方法4.1缺棱掉角测量方法用钢直尺或钢卷尺贴靠制品的棱边，测量缺棱掉角在长、宽、厚三个方向的投影尺寸（见图3，图4），精确至1mm。测量结果以缺棱掉角在长、宽，厚三个方向投影尺寸的最大值与最小值表示。2
