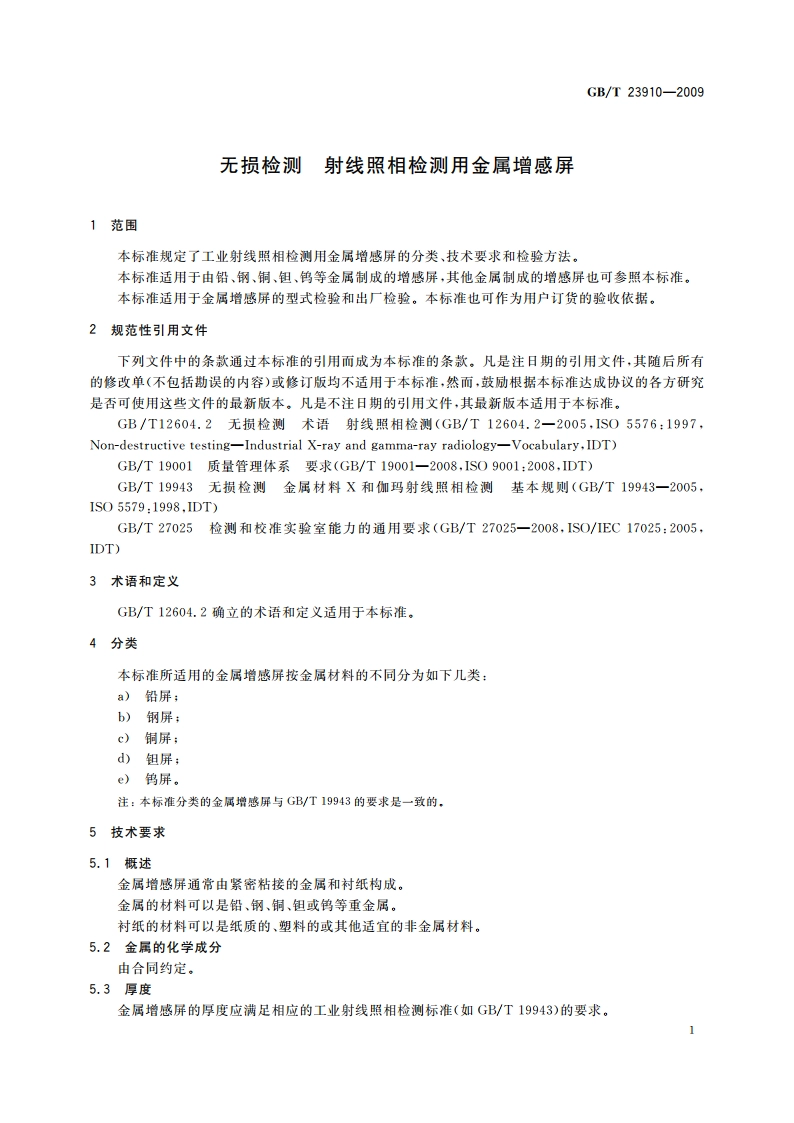

GB/T23910-2009无损检测射线照相检测用金属增感屏1范围本标准规定了工业射线照相检测用金属增感屏的分类、技术要求和拉验方法。本标准适用于由铅、钢、铜、钽、钨等金属制成的增忠屏，其他金属制成的增感屏也可参照本标准。本标准适用于金属增感屏的型式检验和出厂检验。本标准也可作为用户订货的验收依据。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的用文件，其最新版本适用于本标准。GB/T12604.2无损检测术语射线照相检则(GB/T12604.2一2005，IS05576:1997,Non-destructive testing-Industrial X-ray and gamma-ray radiology-Vocabulary,IDT)GB/T19001质量管理体系要求(GB/T19001一2008,1S09001:2008,IDT)GB/T19943无损检测金属材料X和加玛射线照相检测基本规则(GB/T19943一2005，IS05579.1998,1DT)GB/T27025检测和校准实验室能力的通用要求(GB/T27025一2008，IS0/IEC17025:2005,IDT)3术语和定义GB/T12604,2确立的术语和定义适用于本标准。4分类本标准所适用的金属增感屏按金属材料的不同分为如下几类a)铅屏；b)钢屏：c)铜屏；d)担屏：e)鸽屏。注：本标准分类的金属增悲屏与GB/T19943的要求是一致的，5技术要求5.1概述金属增感屏通常由紧密粘接的金属和衬纸构成。金属的材料可以是铅、钢、铜、钽或钨等重金属。衬纸的材料可以是纸质的、塑料的或其他适宜的非金属材料。5.2金属的化学成分由合同约定。5.3厚度金属增感屏的厚度应满足相应的工业射线照相检测标准（如GB/T19943)的要求。GB/T23910-2009金屈增感屏的厚度主要是指金屈的厚度，衬纸的厚度只要不大于1mm即可。除另有合同约定外，金属增感屏的金属厚度应符合表1。表1金属的厚度标称厚度/允许偏差/金属名称mmmm0.01土0.0020.020.03土0.0050.050.1上0.010.15士0.02铅0.20.3上0.050.50.70.11.01.50.22.00.30.050.50.7钢、钥、但、钨0.11.01.5土0.22.05.4尺寸由合同约定。5.5表面金属增感屏（包括金属和衬纸）的表面应光滑、清洁和平整。金属的表面不应有肉眼可辨的孔洞、划痕、擦伤、皱纹、油污、氧化等。6检验方法6.1化学成分应根据不同的材料，采用适当的化学分析方法测定。6.2厚度应采用准确度优于士0.001mm的适当方法测定。出厂检验应在每批金属的当中和近两端共三处，抽取样品进行测定。出厂检验可在金属增感屏加工之前进行，6.3尺寸6.3.1型式检验应采用准确度优于土0.1mm的适当方法测定。2GB/T23910-20096.3.2出厂检验应在每批金属增感屏产品中抽取10%的产品，采用准确度优于士0.1mm的适当方法测定；其余的产品可用准确度优于士1mm的适当方法测定。6.4表面用肉眼在白光下进行检查。7检验规则7.1组批规则7.1.1金属每批由批重不超过500kg和同一牌号、同一炉号材料在同样状态下以同一工艺制成的材料数量组成。7.1.2金属增感屏每批由以同批金属为原料和在同一加工条件下制成的产品数量组成。7.2检验分类7.2.1型式检验下列之一情况时，宜进行型式检验：)新生产、转产或停产后复产时：b)材料或工艺改变时：c)合同约定时：d)上次型式检验已超过6个月时。金屈增感屏的型式检验应由取得GB/T27025认可的具有金属增感屏型式检验检测项目的实验室进行”。型式检验实验室应出具一份执行本标准的检验报告。7.2.2出厂检验（或批量检验）金属增感屏的制造商应对每批金屈增感屏产品进行出厂检验，并出具一份执行本标准的检验证书。出厂检验应由质量体系予以限定和保证。该体系宜符合GB/T19001的要求。7.3检验项目金属增感屏的检验项目见表2。表2金属增感屏的检验项目序号检验项目检险分类检脸方法依据章条技术要求依据章条1化学成分型式6.15.22厚度型式和出厂6.25.33尺寸型式和出厂6.35.4表面型式和出厂6.45.58标记8.1总则应在每张金属增感屏产品上印有标准化项目标记。8.2标记格式金屈增感屏标准化项目标记的格式可以是如下任一种：)“金属增感屏GB/T23910-金属符号-厚度-尺寸”：b)“GB/T23910-金属符号-厚度-尺寸”；1)相关的实脸室名录可以从全国无损检测标准化技术委员会秘书处获得(http:/www.chinandt.org,cn),
