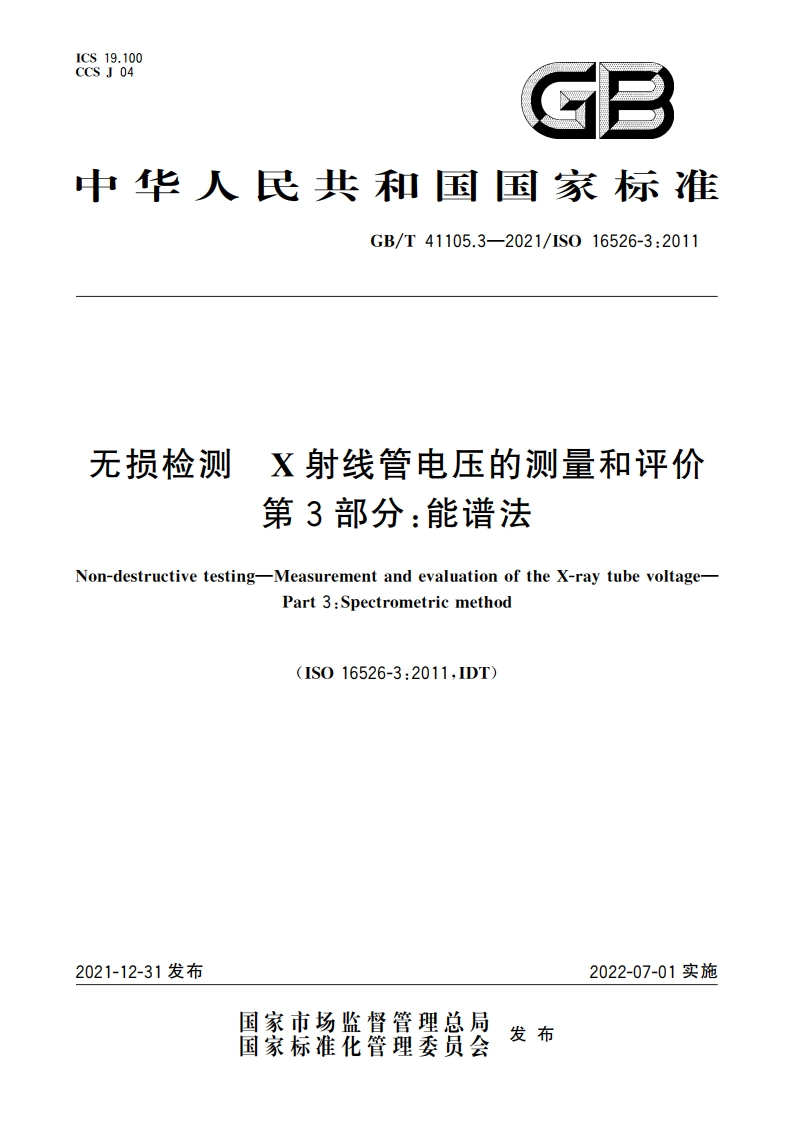

无损检测 X射线管电压的测量和评价 第3部分：能谱法 GBT 41105.3-2021.pdf

GB/T41105.3-2021/1S016526-3:2011无损检测X射线管电压的测量和评价第3部分：能谱法1范围本文件规定了使用X射线能谱对X射线管电压进行测量的方法（能谱测定法）。测量电压范围为10kV500kV,本文件规定的方法检查实际电压与X射线系统控制器显示电压的一致性，仅测量最大能量，而不是测量完整的X射线能谱。本文件适用于高压箱式和恒电位式X射线系统。2规范性引用文件本文件没有规范性引用文件。3术语和定义下列术语和定义适用于本文件。3.1能量分散光子探测器energy dispersive photon detector通过电脉冲表征人射光子且其幅值用来度量光子能量的探测器，例如锗片探测器。3.2多通道分析仪multi channel analyser根据振幅对输入的电脉冲进行分类的电子装置。注：脉冲按分类存储到寄存器或信号通道中，因此，当脉冲以相应的拓值出现时，寄存器或通道的信息增加1。3.3能谱energy spectrum通道信号与能量的对应关系表征图形。3.4堆积pile-up两个或多个脉冲彼此太近从而导致它们的振幅在图谱中形成叠加的效应。4测量方法4.1原理能量分散光子探测器位于被测X射线管准直的直射光束中（见图1）。探测器的输出脉冲通过多通道分析仪进行计数和分析。
