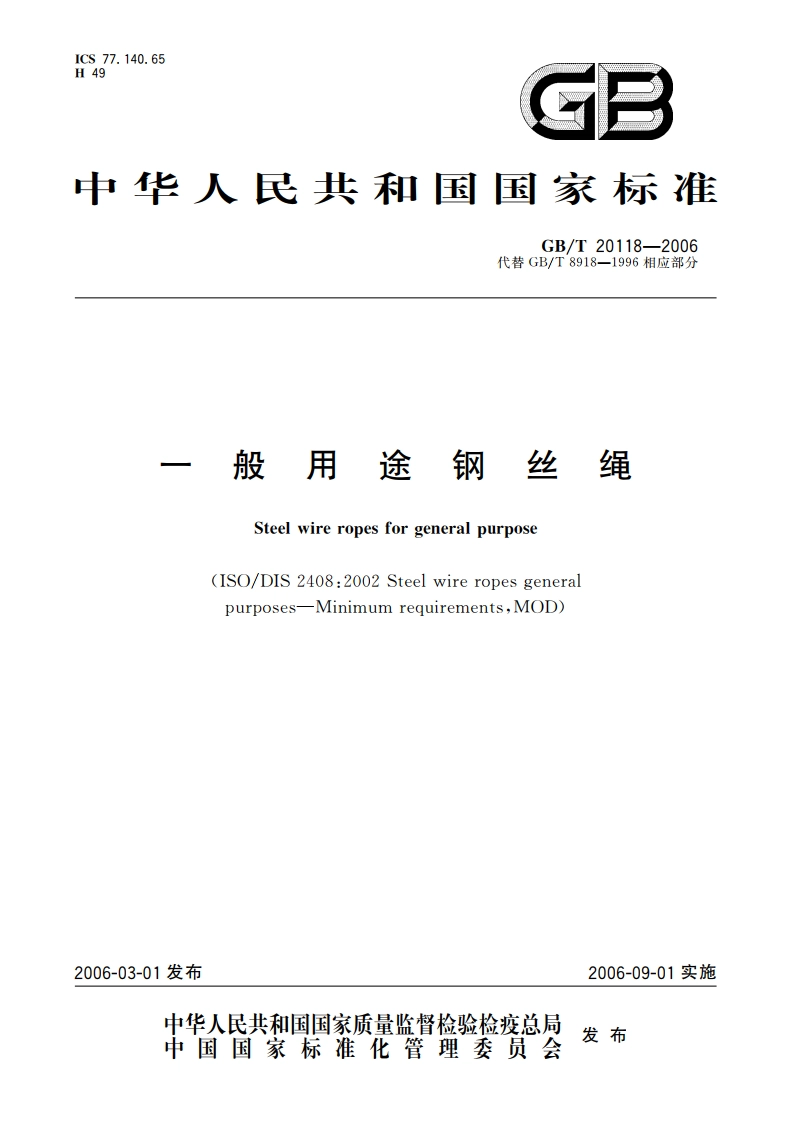

一般用途钢丝绳 GBT 20118-2006.pdf

GB/T20118-2006般用途钢丝绳1范围本标淮规定了钢丝绳的分类、订货内容、材料、技术要求、检查、试验、验收方法、包装、标志及质量证明书。本标淮适用于机械、建筑、船舶、渔业、林业、矿业、货运索道等行业使用的各种圆股钢丝绳。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文本的最新版本。凡是不注日期的引用文件，其新版本适用本标准。GB/T228金属材料室温拉伸试验方法(GB/T228一2002，IS06892:1998,eqv)GB/T238金属材料线材反复弯曲试验方法(GB/T238一2002，IS07801:1984,id)GB/T239金属线材扭转试验方法(GB/T239一1999,1S07800:1984,1S09649:1990,eqv)GB/T2104钢丝绳包装、标志及质量证明书的一般规定GB/T2973镀锌钢丝锌层重量试验方法GB/T8170数值修约规则GB/T8358钢丝绳破斯拉伸试验方法(GB/T8358一1987，IS03108:1974,eqv)GB/T8706钢丝绳术语(GB/T8706-1988,IS02532:1974,eqv)GB/T8707钢丝绳标记代号(GB/T8707一1988,1S03578:1980,id)GB/T8919制绳用钢丝GB/T15030剑麻钢丝绳芯YB/T081治金技术标准的数值修约与检测数值的判定原则SH/T0387钢丝绳表面脂SH/T0388钢丝绳麻芯脂3分类3.1钢丝绳按其股数和股外层钢丝的数目分类，见表1。如果需方没有明确要求某种结构的钢丝绳时，在同一组别内，结构的选择由供方自行确定。表1钢丝绳分类典型结构直径范围/组别类别分类原则钢丝绳股mm17(1+6)0.612单股1个圆股，每股外层丝可到18根，中心丝外119(1+6+12)116钢丝绳捻制13层钢丝137(1+6+12+18)1.4-22.56个圆股，每股外层丝可到7根，中心丝（或67(1+6)1.836267无)外捻制1一2层钢丝，钢丝等捻距69W(3+3/3)1436
