铁合金 交货批水分的测定 重量法 GBT 41496-2022.pdf

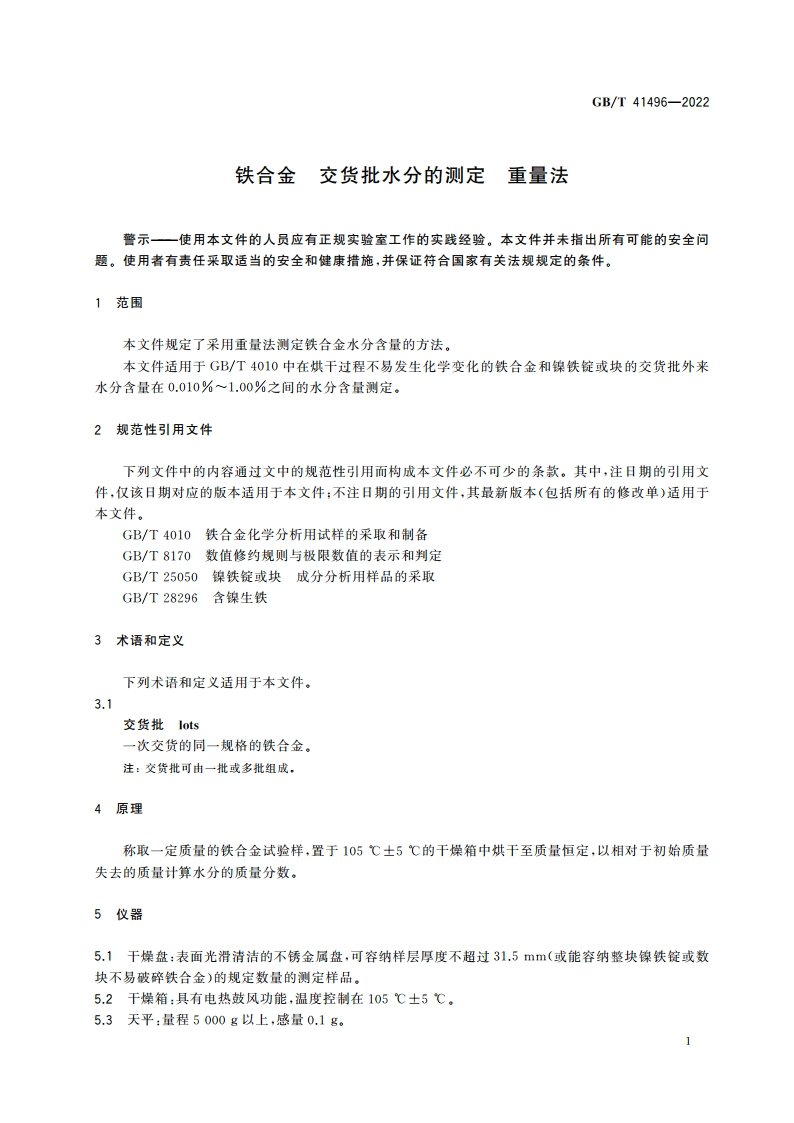

GB/T41496-20226取样和制样铁合金交货批水分的测定样品的取样和制样按GB/T4010的规定进行，含镍生铁和镍铁锭或块结合镍含量的不同，其交货批水分的测定样品的取样按照GB/T25050和GB/T28296的规定进行。7样品7.1易破碎合金的水分测定样品易破碎合金包含高碳铬铁、硅铁、钛铁、锰铁、钼铁、钨铁、锰硅合金、硅铬合金、钒铁、硼铁、铌铁等可以使用颗式破碎机直接破碎制样的铁合金。样品制备完毕应立即进行水分测定，所需水分测定样品的最小质量如表1所示。表1每个水分测定样品的最小质量最大粒度最小质量mmkg10.02.02.81.57.2不易破碎合金的水分测定样品不易破碎合金包含低碳铬铁、中碳铬铁、镍铁、含镍生铁等需要钻取制样的铁合金，不易破碎合金和镍铁锭或块按照相应标准取完样后，无需制样和缩分，根据样品的质量，由一块或者数块组成一个测定样品进行水分测定，直接将全部测定样品放入干燥盘中进行水分测定。8分析步骤8.1测定次数8.1.1易破碎合金的水分测定次数根据上述测定样品的制备方式，按表？规定的测定样品数目，对每个测定样品进行测定。在得到测定样品之后，快速同时称出各个测定样品的初始质量，以最大限度地诚少水分在空气中的损失。表2水分测定样品数目测定样品的制备情况每个交货批的副样（质量不相等部分）个数被测定样品个数从大样中制备2252从副样（质量不相等部分）中制备61从份样中制备12
