通用阀门 碳素钢铸件技术条件 GBT 12229-1989.pdf
蜗牛文库
-高品质阅读，高比例分成-
温馨提示：
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707
通用阀门
碳素钢铸件技术条件
GBT
12229-1989
通用
阀门
碳素钢
铸件
技术
条件
12229
1989

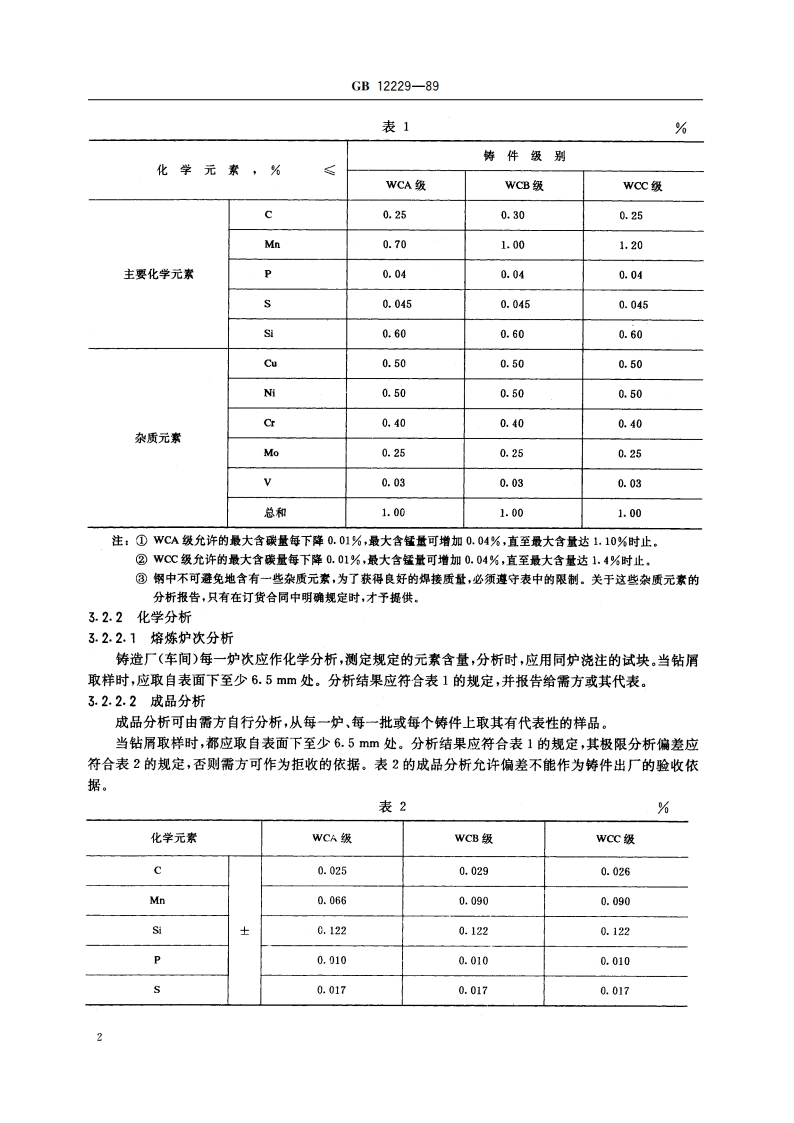

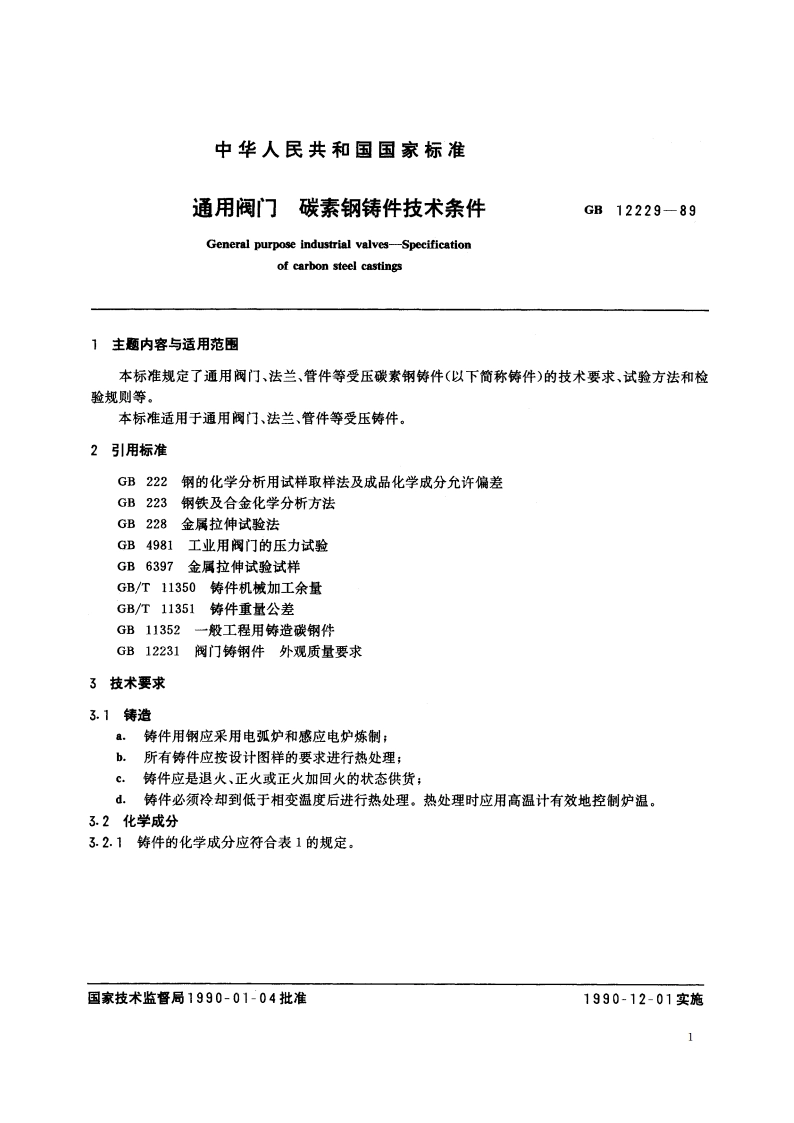

GB12229-89表1%铸件级别化学元素，%WCA级WCB级WCc级0.250.300.25Mn0.701.001.20主要化学元素0.040.040.040.0450.0450.045Si0.600.600.60Cu0.500.500.50Ni0.500.500.5000.400.400.40杂质元素Mo0.250.250.25v0.030.030.03总和1.001.001.00注：WC级允许的最大含碳量每下降0.01%，最大含锰量可增加0.04%，直至最大含量达1.10%时止。WCC级允许的最大含碳量每下降0.01%，最大含锰量可增加0,04%，直至最大含量达1.4%时止，钢中不可避免地含有一些杂质元素，为了获得良好的焊接质量，必须遵守表中的限制。关于这些杂质元素的分析报告，只有在订货合同中明确规定时，才予提供。32.2化学分析3.2.2.1熔炼炉次分析铸造厂（车间）每一炉次应作化学分析，测定规定的元素含量，分析时，应用同炉浇注的试块。当钻屑取样时，应取自表面下至少6.5mm处。分析结果应符合表1的规定，并报告给需方或其代表。3.2.2.2成品分析成品分析可由需方自行分析，从每一炉、每一批或每个铸件上取其有代表性的样品。当钻屑取样时，都应取自表面下至少6.5mm处。分析结果应符合表1的规定，其极限分析偏差应符合表2的规定，否则需方可作为拒收的依据。表2的成品分析允许偏差不能作为铸件出厂的验收依据。表2%化学元素WCA级WCB级WCC级c0.0250.0290.026Mn0.0660.0900.090Si0.1220.1220.1220.0100.0100.010s0.0170.0170.0172
