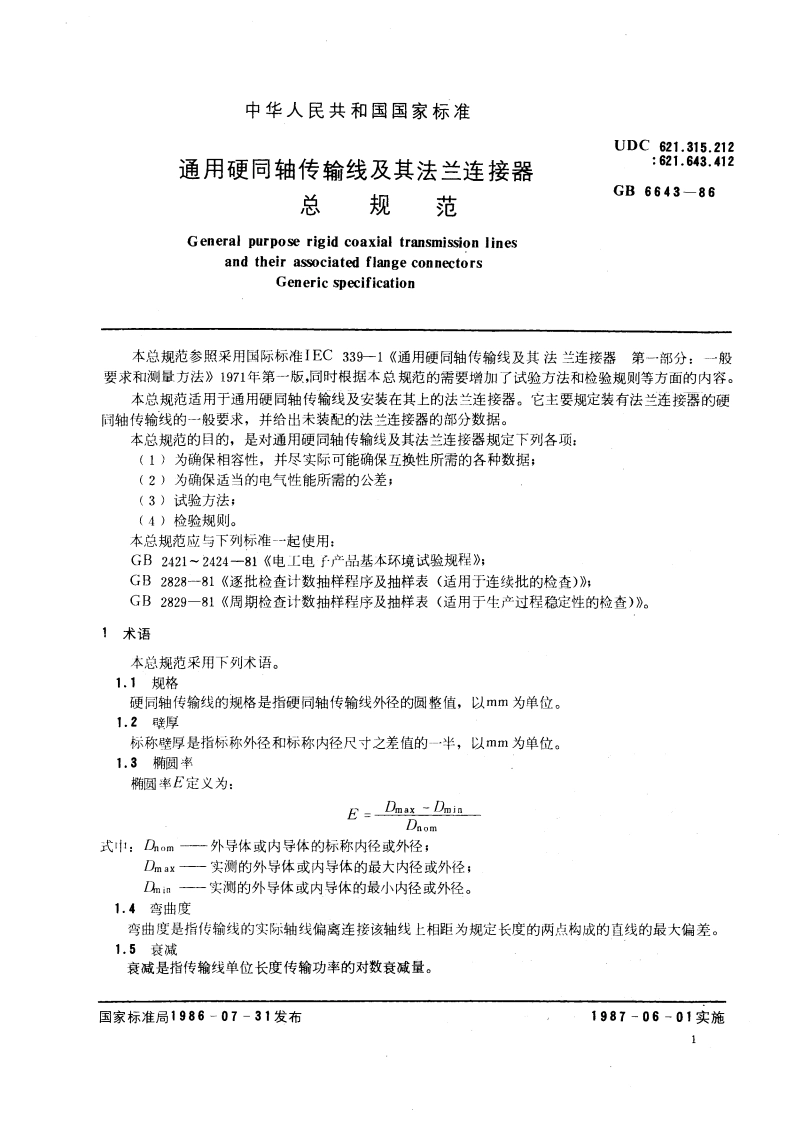

GB6643-861.6法兰连接器法兰连接器是由一个双向内连接器和一个外导体法兰构成的组件。1.7双向内连接器双向内连接器通常是由装于两端的弹性件和介质支撑构成的部件，用来连接两个管状内导体。1.8外导体法兰外导体法兰通常是附加到一个外导体上并用于连接安装在另一个硬外导体上的法兰的零件或部件。1.9配套连接器配套连接器是由一个双通内连接器和两个外导体法兰构成的用来连接两段硬传输线的组件。1.10硬传输线组件硬传输线组件是指由两端均装有法兰连接器的一段传输线。1.11充气密封充气密封是把相对于大气压为正压的干燥空气充入硬传输线内部的一种措施，通常用来防止潮气或其他杂质的进入。充人高压气体可以改善电气性能。1.12反射系数和电压驻波比(.S.化R.)本总规范采用的术语“反射系数”和“电压驻波比”，指的是在硬传输线组件上测得的性能。反射系数和电压驻波比S之间的关系如下式所示：S=1+1P1-T式中：P一电压反射系数的幅值。1.13额定功率与额定电压传输线组件的额定功率与额定电压是指传输线组件能正常工作，并且在发生损坏或使用寿命明显缩短的功率或电压值以下具有适当安全系数的功率或电压。2品种、规格2.1硬同轴传输线的规格及内外导体的尺寸在详细规范中规定。2.2与各种规格的硬同轴传输线配接的法兰连接器的安装连接结构及主要配合尺寸在详细规范中规定。3型号命名*硬同轴传输线及其法兰连接器型号组成为：YX-x-x其中：YX一一代表硬同轴传输线及其法兰连接器：一特性阻抗的数值：一一传输线外导体外径圆整值：一表示结构特征的数字：数字1表示硬同轴传输线：数字2表示固定法兰连接器：数字3表示旋转法兰连接器。示例1：YX50-80-1表示特性阻抗为502，外导体外径圆整值为80mm的硬同轴传输线。根据本总规范需要而增加的条款。本总规范的型号命名与IEC339-1略有不同。2
