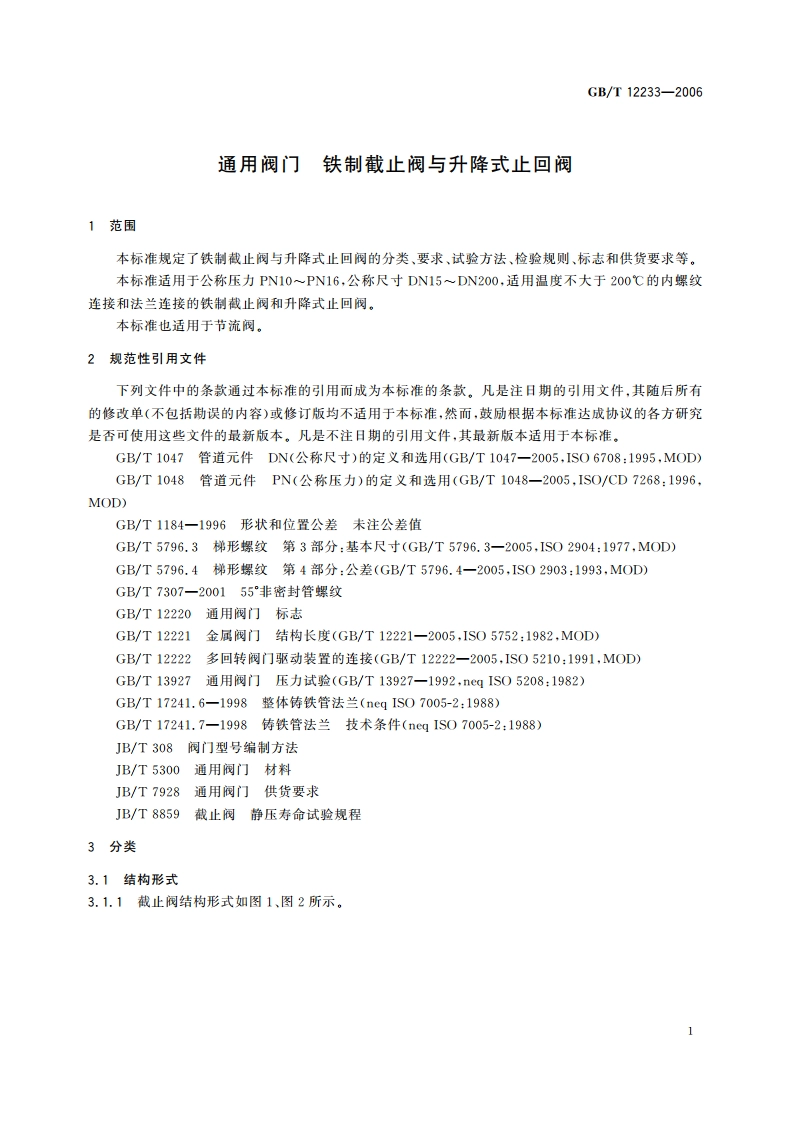

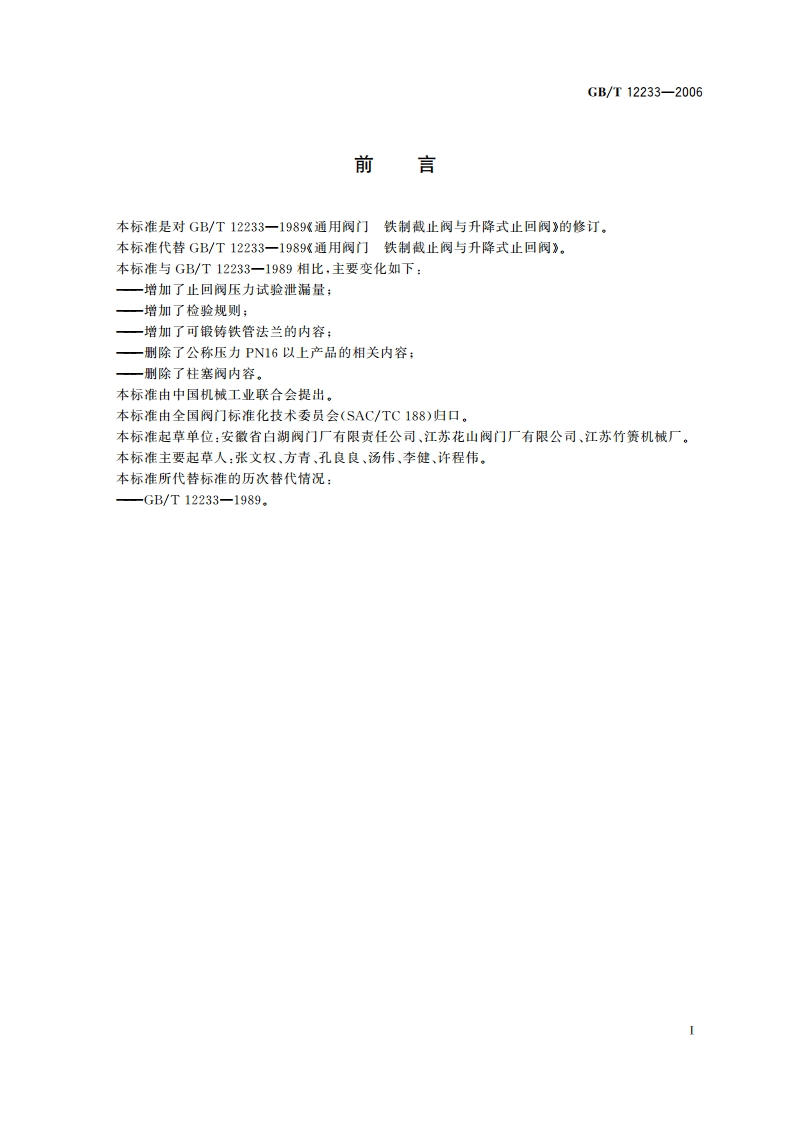

GB/T12233-2006通用阀门铁制截止阀与升降式止回阀1范围本标准规定了铁制截止阀与升降式止回阀的分类、要求、试验方法、检验规则、标志和供货要求等。本标准适用于公称压力PN10PN16,公称尺寸DN15DN200,适用温度不大于200的内螺纹连接和法兰连接的铁制截止阀和升降式止回阀。本标准也适用于节流阀。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1047管道元件DN(公称尺寸)的定义和选用(GB/T1047一2005，IS06708:1995,MOD)GB/T1048管道元件PN(公称压力)的定义和选用(GB/T1048一2005，IS0/CD7268:1996,MOD)GB/T1184一1996形状和位置公差未注公差值GB/T5796.3梯形螺纹第3部分：基本尺寸(GB/T5796.3一2005，IS02904:1977,MOD)GB/T5796.4梯形螺纹第4部分：公差(GB/T5796.4一2005，IS02903:1993,MOD)GB/T7307一200155非密封管螺纹GB/T12220通用阀门标志GB/T12221金属阀门结构长度(GB/T12221一2005，IS05752:1982,MOD)GB/T12222多回转阀门驱动装置的连接(GB/T12222一2005，IS05210:1991,MOD)GB/T13927通用阀门压力试验(GB/T13927一1992，ncq1S05208:1982)GB/T17241.6一1998整体铸铁管法兰(neq IS07005-2:1988)GB/T17241.7一1998铸铁管法兰技术条件(neq IS07005-2:1988)JB/T308阀门型号编制方法JB/T5300通用闷门材料JB/T7928通用阀门供货要求JB/T8859截止闷静压寿命试验规程3分类3.1结构形式3.1.1截止阀结构形式如图1，图2所示。
