通信和电子设备用变压器和电感器外形尺寸 第一部分：采用YEI-1铁心片的变压器和电感器 GBT 14006-1992.pdf

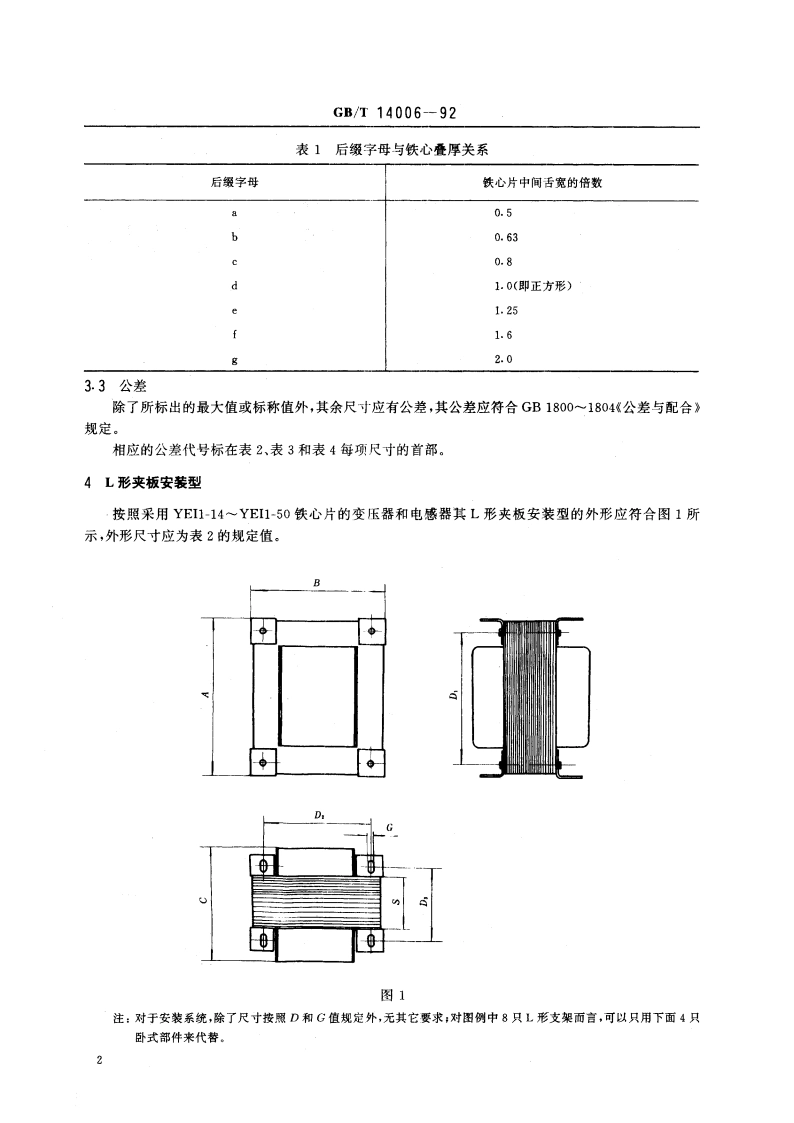

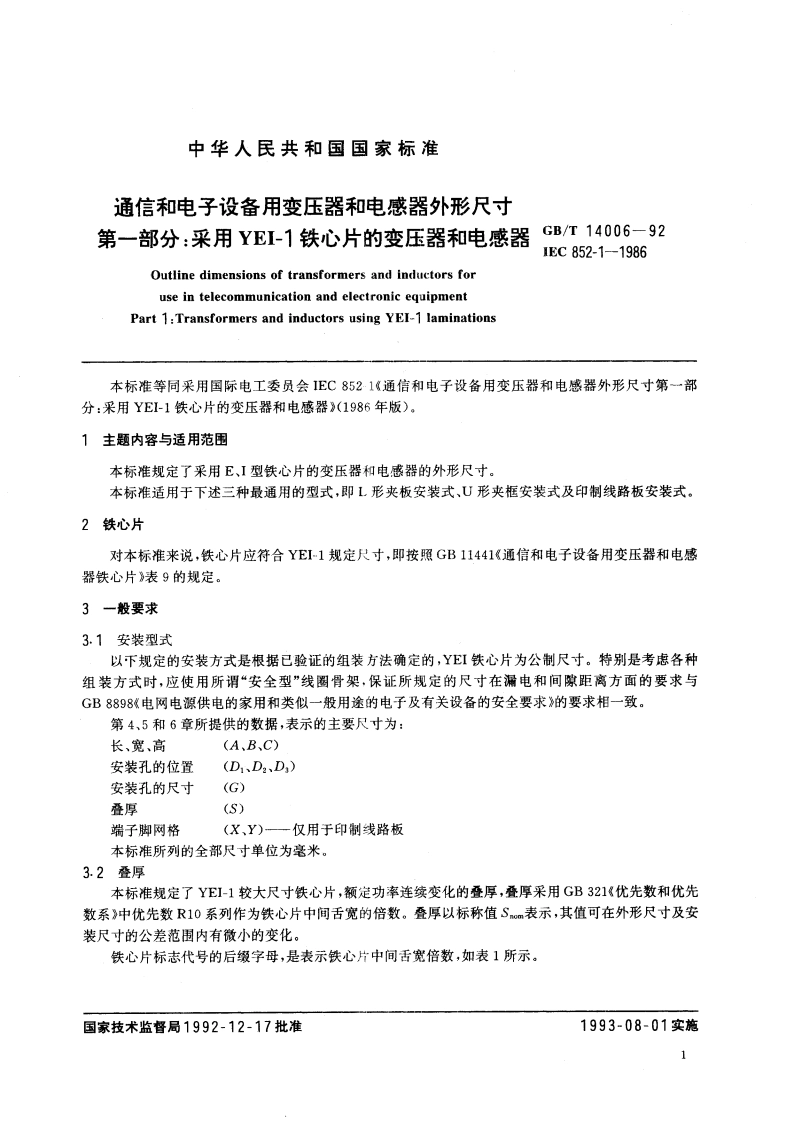

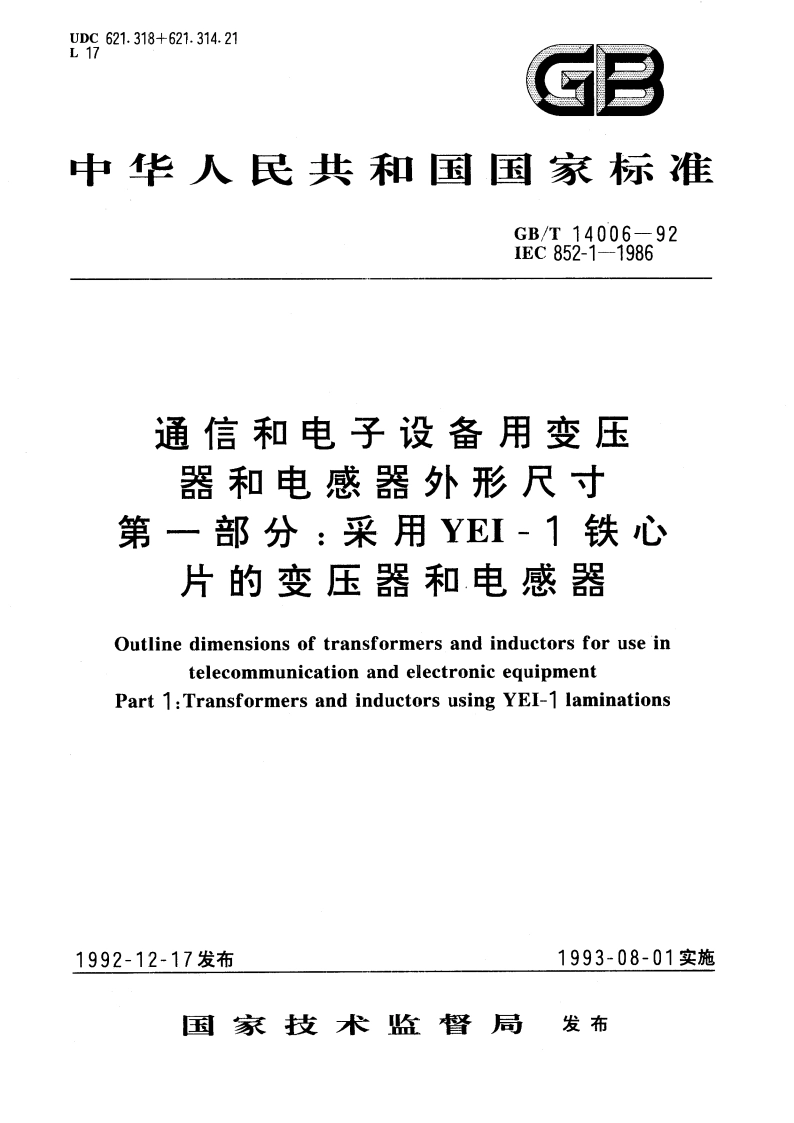

UDC621.318+621.314.21L17GB中华人民共和国国家标准GB/T14006-921EC852-11986通信和电子设备用变压器和电感器外形尺寸第一部分：采用YEI-1铁心片的变压器和电感器Outline dimensions of transformers and inductors for use intelecommunication and electronic equipmentPart 1:Transformers and inductors using YEI-1 laminations1992-12-17发布1993-08-01实施国家技术监督局发布中华人民共和国国家标准通信和电子设备用变压器和电感器外形尺寸第一部分：采用YEI-1铁心片的变压器和电感器GB/T14006-92IEC852-1-1986Outline dimensions of transformers and inductors foruse in telecommunication and electronic equipmentPart 1:Transformers and inductors using YEI-1 laminations本标准等同采用国际电工委员会1EC8521通信和电子设备用变压器和电感器外形尺寸第一部分：采用YE-1铁心片的变压器和电感器(1986年版)。1主题内容与适用范围本标准规定了采用E、I型铁心片的变压器和电感器的外形尺寸。本标准适用于下述三种最通用的型式，即L形夹板安装式、U形夹框安装式及印制线路板安装式。2铁心片对本标准来说，铁心片应符合YEI1规定尺寸，即按照GB11441通信和电子设备用变压器和电感器铁心片表9的规定。3一般要求3.1安装型式以下规定的安装方式是根据已验证的组装方法确定的，YEI铁心片为公制尺寸。特别是考虑各种组装方式时，应使用所谓“安全型”线圈骨架，保证所规定的尺寸在漏电和间隙距离方面的要求与GB8898电网电源供电的家用和类似一般用途的电子及有关设备的安全要求的要求相一致。第4,5和6章所提供的数据，表示的主要尺寸为：长、宽、高(A、B、C)安装孔的位置(D、D2、D)安装孔的尺寸(G)叠厚(S)端子脚网格(X、Y)一仅用于印制线路板本标准所列的全部尺寸单位为毫米。3.2叠厚本标准规定了YEI-1较大尺寸铁心片，额定功率连续变化的叠厚，叠厚采用GB321优先数和优先数系中优先数R10系列作为铁心片中间舌宽的倍数。叠厚以标称值S表示，其值可在外形尺寸及安装尺寸的公差范围内有微小的变化。铁心片标志代号的后缀字母，是表示铁心片中间舌宽倍数，如表1所示。国家技术监督局1992-12-17批准1993-08-01实施
