钽电容器用银铜合金棒、管、带材 GBT 23521-2009.pdf

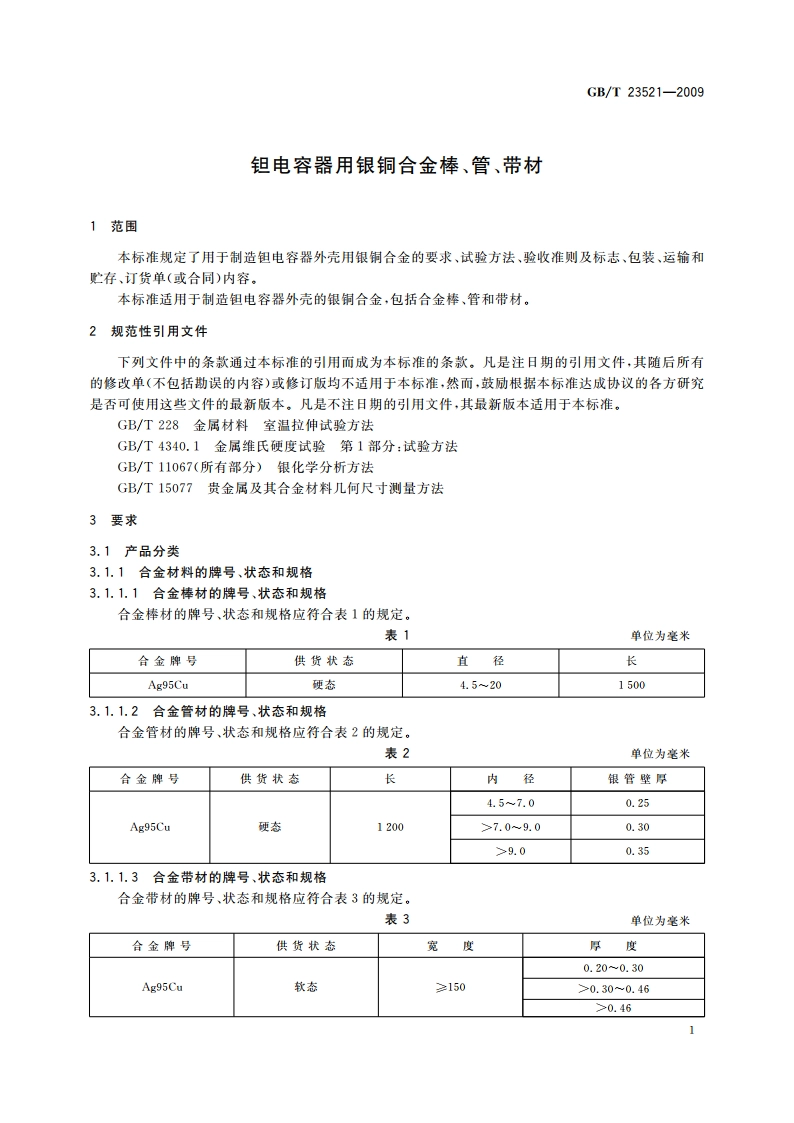

ICS77.120.99H68B中华人民共和国国家标准GB/T23521-2009钽电容器用银铜合金棒、管、带材Silver and copper alloy bar,tube and strip for tantalum capacitors use2009-04-08发布2010-02-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T23521-2009钽电容器用银铜合金棒、管、带材1范围本标准规定了用于制造钽电容器外壳用银铜合金的要求、试验方法、验收准则及标志、包装、运输和贮存、订货单（或合同）内容。本标准适用于制造钽电容器外壳的银铜合金，包括合金棒、管和带材。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T228金属材料室温拉伸试验方法GB/T4340.1金属维氏硬度试验第1部分：试验方法GB/T11067(所有部分)银化学分析方法GB/T1507?贵金属及其合金材料几何尺寸测量方法3要求3.1产品分类3.1.1合金材料的牌号、状态和规格3.1.1.1合金棒材的牌号、状态和规格合金棒材的牌号、状态和规格应符合表1的规定。表1单位为毫米合金牌号供货状态直径长Ag95Cu硬态4.52015003.1,1,2合金管材的牌号、状态和规格合金管材的牌号、状态和规格应符合表2的规定。表2单位为茫米合金肿号供货状态长内径银管壁厚4.57.00.25Ag95Cu硬态12007.09.00.309.00.353.1,1.3合金带材的牌号、状态和规格合金带材的牌号、状态和规格应符合表3的规定。表3单位为毫米合金牌号供货状态宽$厚度0.200.30Ag95Cu软态1500.300.460.46GB/T23521-20093.4,2银铜合金带的表面应平整，允许有不明显的波浪，但当卷在直径为50mm60mm的卷筒上时，其波浪应消除；不应有折迭的缺陷，两边应整齐，无裂边、卷边和锯齿状。3.4.3产品边缘部分应剪切整齐，无裂口，允许有轻微的剪切毛刺。3.4.4银铜合金棒、带的表面粗糙度Ra值不大于1.6m。3.4.5银铜合金管的外壁表面粗糙度Ra值不大于6.3m。3.5断面质量银铜合金棒、管及带的断面结构应致密。银铜合金棒、管壁及带的任一横断面无缩孔、气孔、分层、夹杂物、疏松等缺陷。3.6力学性能3.6.1银铜合金棒为硬态供货，其维氏硬度为HV100950。3.6.2银铜合金管为硬态供货，其维氏硬度为HV100700。3.6.3银铜合金带为软态供货，其抗拉强度和延伸米应符合表8规定。表8厚度/mm抗拉强度，Rm/MPa断后仲长率，A/%0.200.30147161.70.300.46156.8176.40.46166.6225.44试验方法4.1化学成分化学成分按GB/T11067(所有部分)要求进行，4.2外形尺寸外形尺寸检测按GB/T1507?中规定的直接测量法要求进行。4.3外观及断面4.3.1用目测法对银铜合金材的外观质量进行检查。4.3.2银铜合金材断面的致密度应采用10倍放大镜观察。4.3.3表面质量用10倍放大镜观察：用测表面粗糙度的仪器进行检查。4.4力学性能4.4.1银铜合金带的抗拉强度及延伸*按GB/T228规定的方法进行。4.4.2银铜合金棒和管的维氏硬度按GB/T4340.1的规定进行。5验收规则5.1检验与验收银铜合金棒、管及带的质量由供方质量检验部门进行检验，并保证产品质量符合本标准的要求。需方可对收到的产品进行检验，如果检验结果与本标准规定不符时，订购方在收到产品之日起的三个月内向供方退货或协商解决。5.2组批银铜合金材应成批提交检验。每批应由同一规格、同一炉次的银铜合金材组成。5.3检验项目每批银铜合金材应进行化学成分、外形尺寸、外观及断面、力学性能的检测。3
