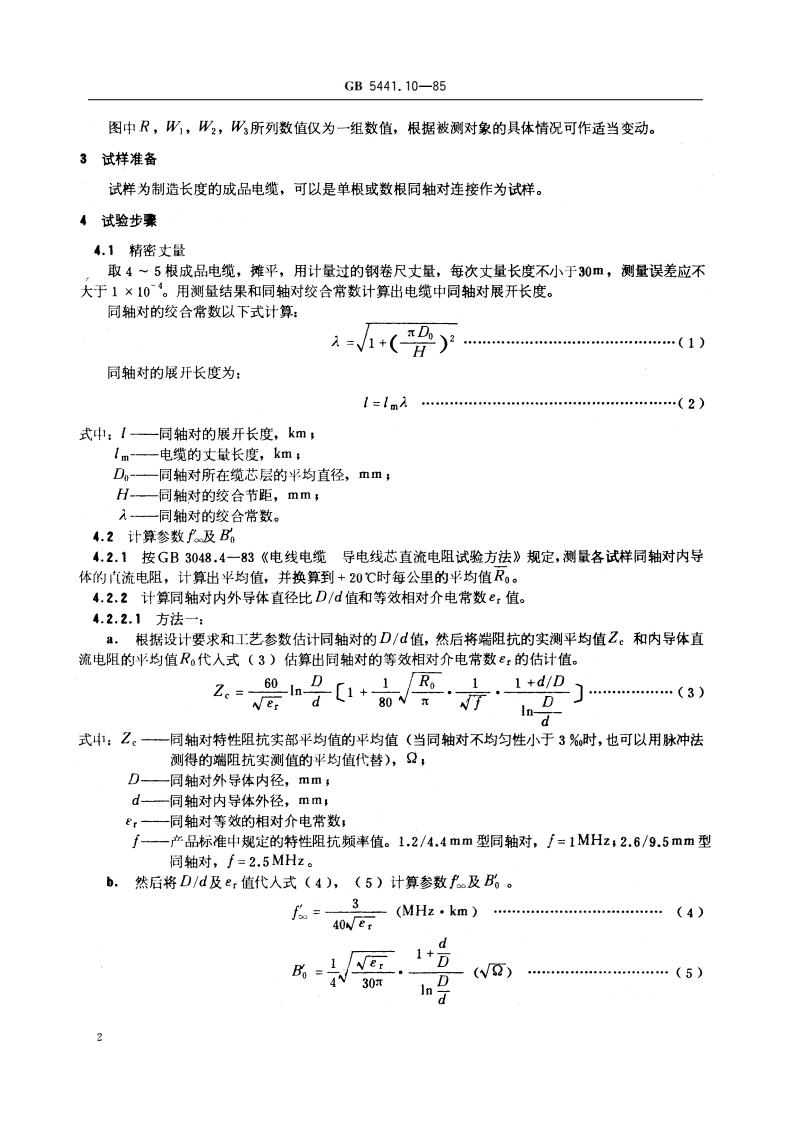

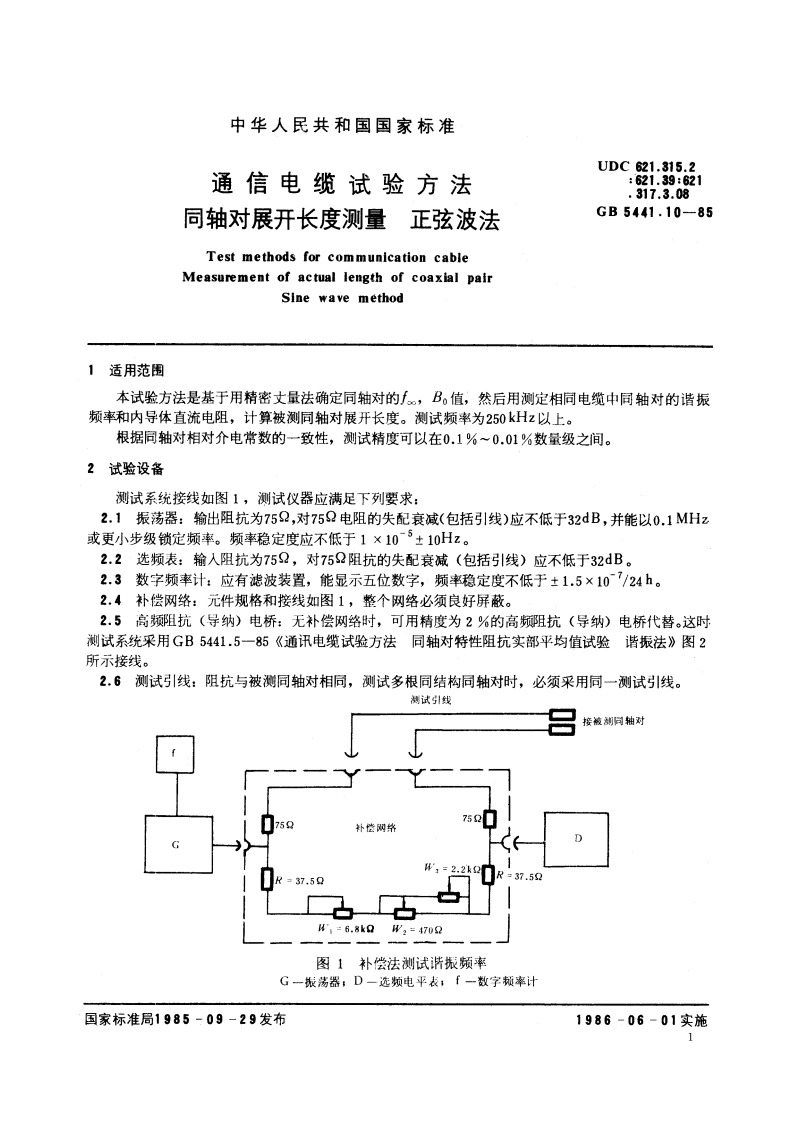

GB5441.10-85图中R,W,W2,W3所列数值仅为一组数值，根据被测对象的具体情况可作适当变动。3试样准备试样为制造长度的成品电缆，可以是单根或数根同轴对连接作为试样。4试验步骤4.1精密丈量取45根成品电缆，麓平，用计量过的钢卷尺丈量，每次丈量长度不小于30m,测量误差应不大于110。用测量结果和同轴对绞合常数计算出电缆中同轴对展开长度。同轴对的饺合常数以下式计算：+()44444444404(1)同轴对的展开长度为：1=lm(2）式中：【一同轴对的展开长度，km:Im一一电缆的丈量长度，km:D一同轴对所在缆芯层的平均直径，mm:H一同轴对的绞合节距，mm:入一同轴对的绞合常数。4.2计算参数f及B%4.2.1按GB3048.4一83电线电缆导电线芯直流电阻试验方法规定，测量各试样同轴对内导体的直流电阻，计算出平均值，并换算到+20时每公里的平均值R。4.2.2计算同轴对内外导体直径比D/d值和等效相对介电常数er值。4.2.2.1方法一a。根据设计要求和T工艺参数估计同轴对的D/d值，然后将端阻抗的实测平均值Z。和内导体直流电阻的平均值R。代人式(3)估算出同轴对的等效相对介电常数：的估计值。号+7D(3)d式中：Z。一同轴对特性阻抗实部平均值的平均值（当同轴对不均匀性小于3%时，也可以用脉冲法测得的端阻抗实测值的平均值代替)，？，D一同轴对外导体内径，mm多d一同轴对内导体外径，mm,。一一同轴对等效的相对介电常数；f一产品标准中规定的特性阻抗频率值。1.2/4.4mm型同轴对，f=1MHz:2.6/9.5mm型同轴对，f=2.5MHz。b.然后将D/d及er值代入式(4)，(5)计算参数f及B%。f=3(MHz。km）(4)40Ne1+Ddn(2
