钽粉电性能试验方法 GBT 3137-1995.pdf

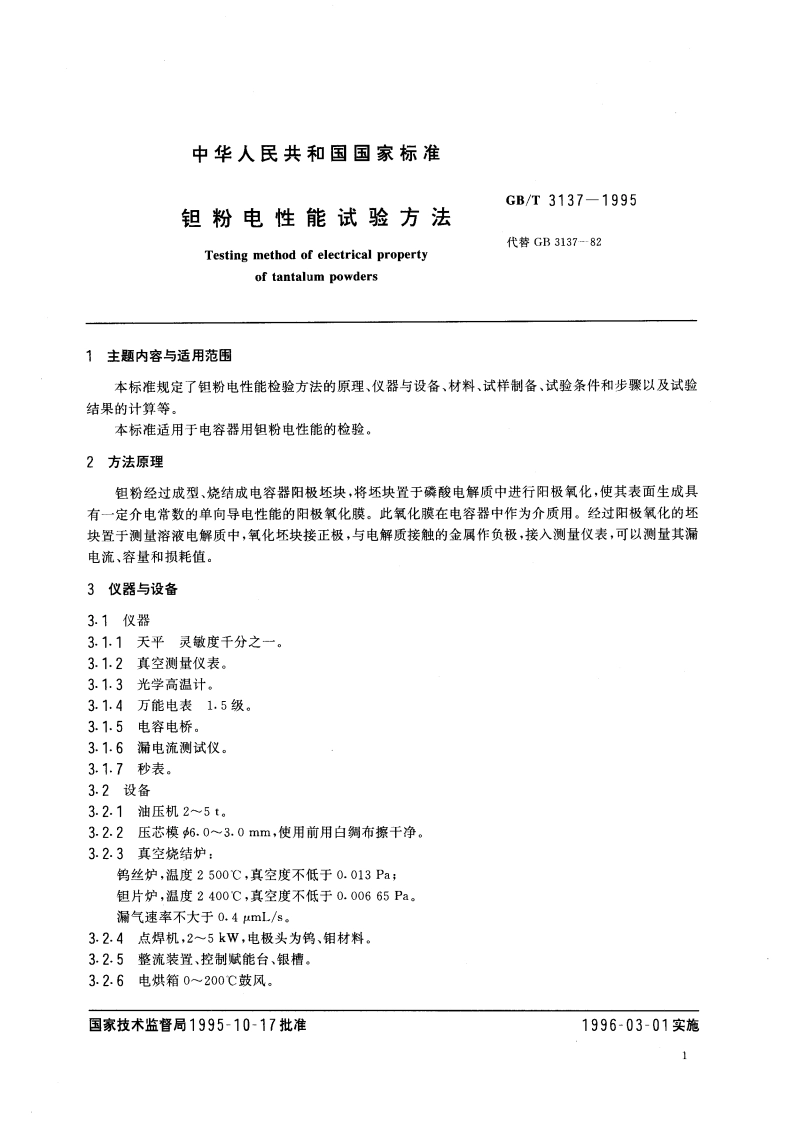

中华人民共和国国家标准GB/T3137-1995钽粉电性能试验方法代替GB3137-82Testing method of electrical propertyof tantalum powders1主题内容与适用范围本标准规定了钽粉电性能检验方法的原理、仪器与设备、材料、试样制备、试验条件和步骤以及试验结果的计算等。本标准适用于电容器用组粉电性能的检验。2方法原理钽粉经过成型、烧结成电容器阳极坯块，将坯块置于磷酸电解质中进行阳极氧化，使其表面生成具有一定介电常数的单向导电性能的阳极氧化膜。此氧化膜在电容器中作为介质用。经过阳极氧化的坯块置于测量溶液电解质中，氧化坯块接正极，与电解质接触的金属作负极，接入测量仪表，可以测量其漏电流、容量和损耗值。3仪器与设备3.1仪器3.1.1天平灵徽度千分之一。3.1.2真空测量仪表。3.1.3光学高温计。3.1.4万能电表1.5级。3.1.5电容电桥。3.1.6漏电流测试仪。3.1.7秒表.3.2设备3.2.1油压机25t。3.2.2压芯模6.03.0mm,使用前用白绸布擦千净。3.2.3真空烧结炉：钨丝炉，温度2500，真空度不低于0.013Pa:钽片炉，温度2400，真空度不低于0.00665Pa。漏气速率不大于0.4mL/s。3.2.4点焊机，25kW,电极头为钨、钼材料。3.2.5整流装置、控制赋能台、银槽。3.2.6电烘箱0200鼓风。国家技术监督局1995-10-17批准1996-03-01实施1
