钛铁 GBT 3282-2006.pdf

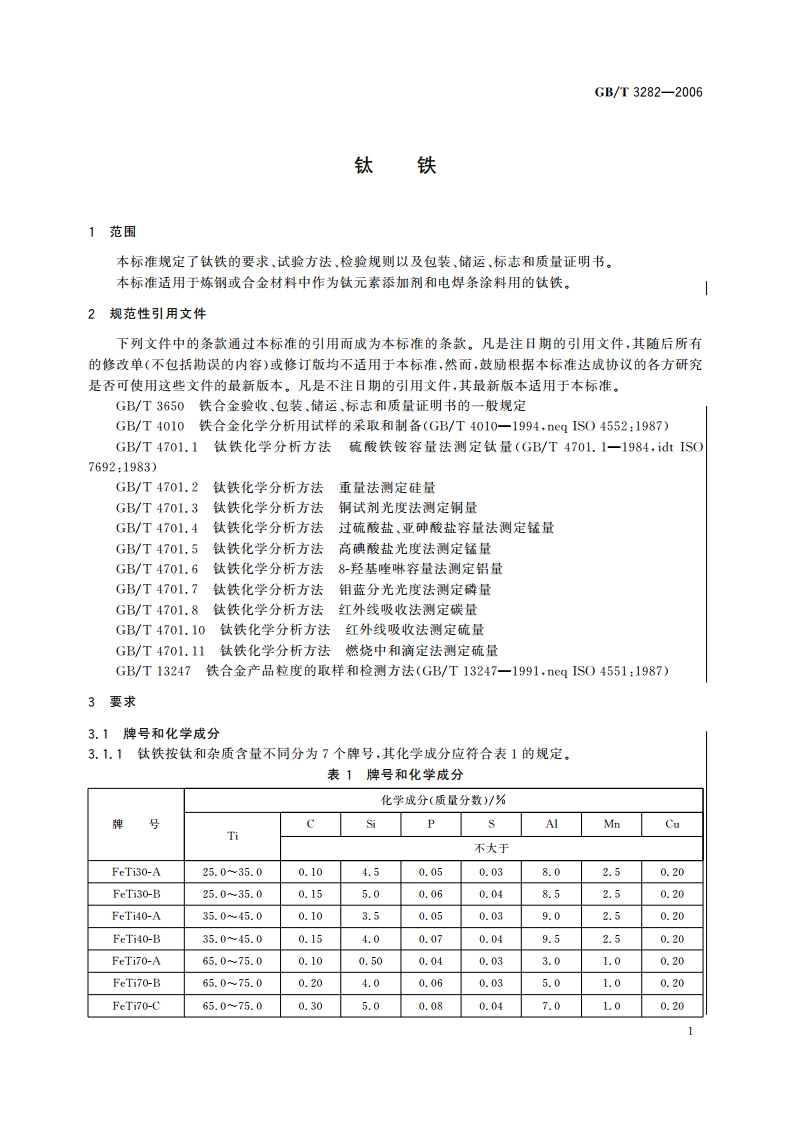

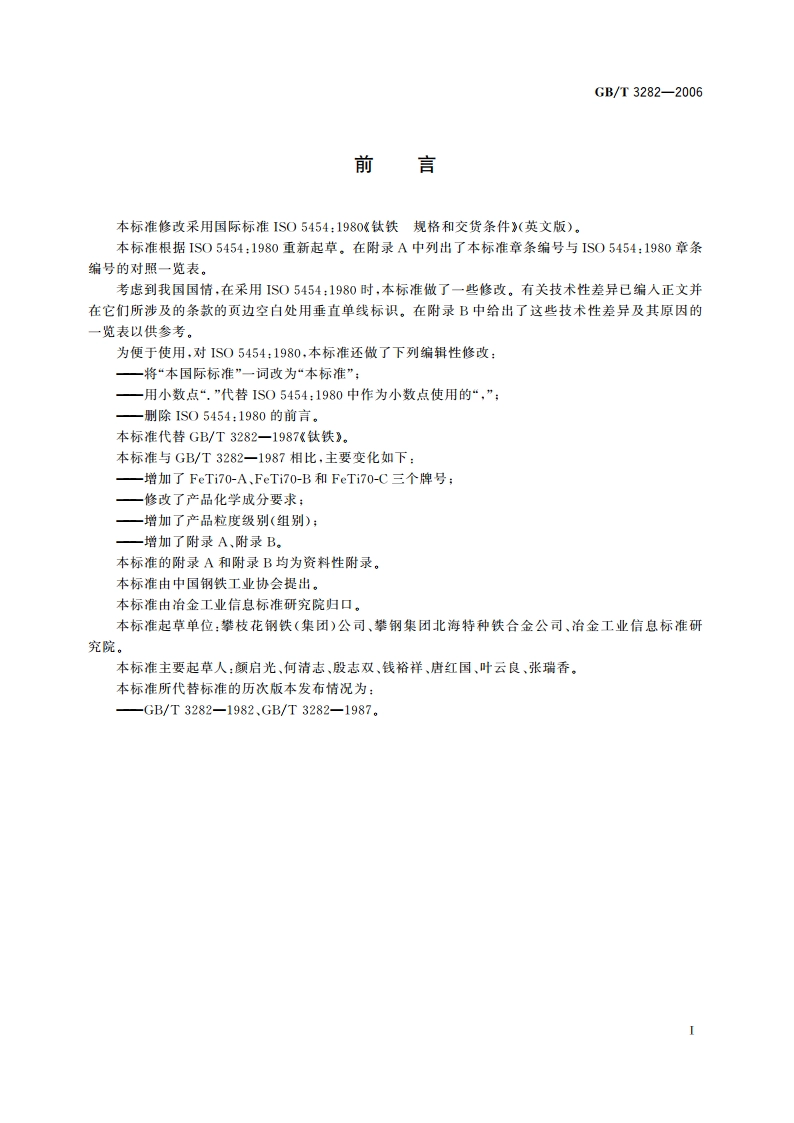

GB/T3282-2006前言本标准修改采用国际标准IS05454:1980钛铁规格和交货条件（英文版）。本标准根据IS05454:1980重新起草。在附录A中列出了本标准章条编号与IS05454:1980章条编号的对照一览表。考虑到我国国情，在采用1S05454:1980时，本标准做了一些修改。有关技术性差异已编入正文并在它们所涉及的条款的页边空白处用垂直单线标识。在附录B中给出了这些技术性差异及其原因的一览表以供参考。为便于使用，对1S05454:1980,本标准还做了下列编辑性修改：一将“本国际标准”一词改为“本标准”：一用小数点“.”代替1S05454:1980中作为小数点使用的“，”；删除1S05454:1980的前言。本标准代替GB/T3282一1987g钛铁。本标准与GB/T3282一1987相比，主要变化如下：一增加了FcTi70-A、FeTi70-B和FeTi70-C三个牌号：一修改了产品化学成分要求：一增加了产品粒度级别（组别）：一增加了附录A、附录B。本标准的附录A和附录B均为资料性附录。本标准由中国钢铁工业协会提出。本标准由治金工业信息标准研究院归口。本标准起草单位：攀枝花钢铁（集团）公司、攀钢集团北海特种铁合金公司、治金工业信息标准研究院。本标准主要起草人：颜启光、何清志、殷志双，钱裕祥、唐红国、叶云良、张瑞香，本标淮所代替标淮的历次版本发布情况为：-GB/T3282-1982、GB/T3282-1987。GB/T3282-2006钛铁1范围本标准规定了钛铁的要求、试验方法、检验规则以及包装、储运、标志和质量证明书。本标准适用于炼钢或合金材料中作为钛元素添加剂和电焊条涂料用的钛铁。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3650铁合金验收、包装、储运、标志和质量证明书的一般规定GB/T4010铁合金化学分析用试样的采取和制备(GB/T4010一1994，neq IS04552:1987)GB/T4701.1钛铁化学分析方法硫酸铁铵容量法测定钛量(GB/T4701.1一1984，idt ISO7692:1983)GB/T4701.2钛铁化学分析方法重量法测定硅量GB/T4701.3钛铁化学分析方法铜试剂光度法测定铜量GB/T4701.4钛铁化学分析方法过硫酸盐、亚砷酸盐容量法测定锰量GB/T4701.5钛铁化学分析方法高碘酸盐光度法测定锰量GB/T4701.6钛铁化学分析方法8-羟基喹啉容量法测定铝量GB/T4701.?7钛铁化学分析方法钥蓝分光光度法测定磷量GB/T4701.8钛铁化学分析方法红外线吸收法测定碳量GB/T4701.10钛铁化学分析方法红外线吸收法测定硫量GB/T4701.11钛铁化学分析方法燃烧中和滴定法测定硫量GB/T13247铁合金产品粒度的取样和检测方法(GB/T13247一1991，neq IS04551:1987)3要求3.1牌号和化学成分3.1.1钛铁按钛和杂质含量不同分为7个牌号，其化学成分应符合表1的规定。表1牌号和化学成分化学成分（质量分数）/%修多少PAlMnCuTi不大于FeTi30-A25.035.00.104.50.050.038.02.50.20FeTi30-B25.035.00.155.00.060.048.52.50.20FeTi40-A35.045.00.103.50.050.039.02.50.20FeTi40-B35.045.00.154.00.070.049.52.50.20FeTi70-A65.075.00.100.500.040.033.01.00.20FeTi70-B65.075.00.204.00.060.035.01.00.20FeTi70-C65.075.00.305.00.080.047.01.00.20
