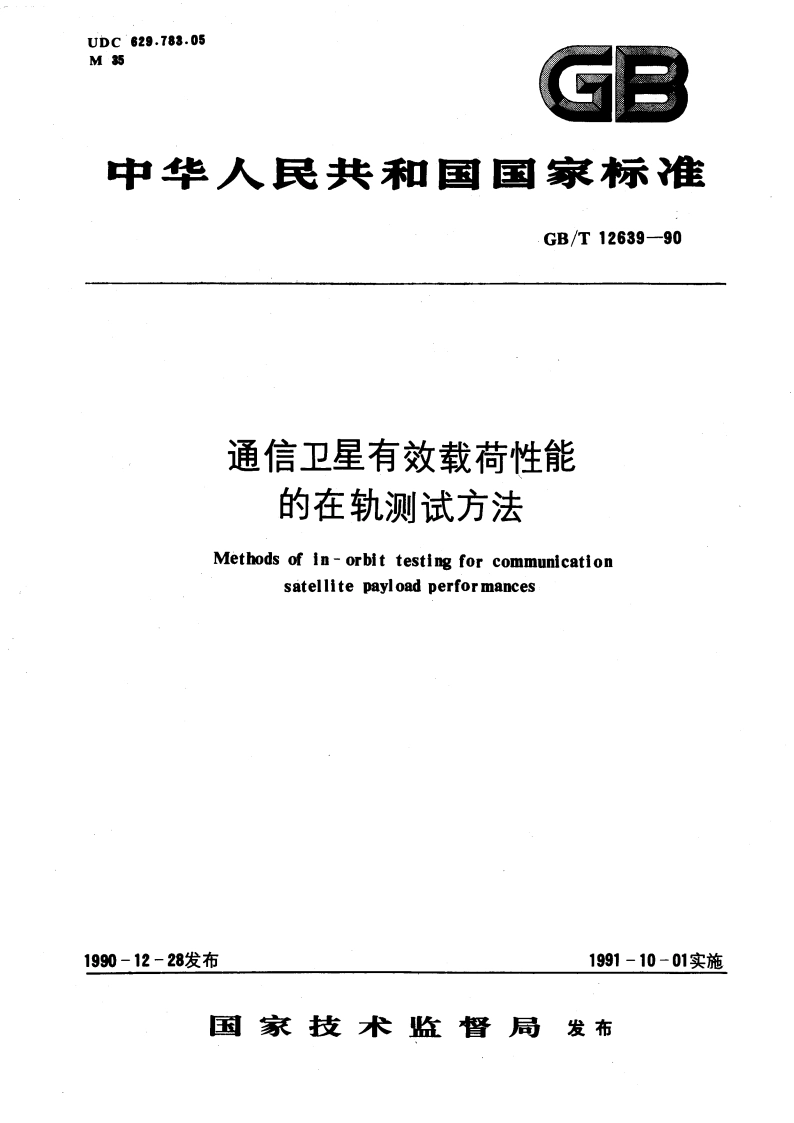

UDC629.788.05M35中华人民共和国国京标准GB/T12639-90通信卫星有效载荷性能的在轨测试方法Methods of in-orbit testing for communicationsatellite payload perfor mances1990-12-28发布1991-10-01实施国家技术监督局发布中华人民共和国国家标准通信卫星有效载荷性能GB/T12639-90的在轨测试方法Methods of In-orbit testing for communlcationsatellite payl oad performances1主瓢内容与适用范围本标准规定了通信卫星有效载荷性能的在轨测试方法。本标准适用于通信卫星有效载荷性能的在轨测试。对卫星转发器的地面测试亦可参考本标准。2引用标准GB11299,6卫星通信地球站无线电设备测量方法第二部分：分系统测量第二节：天线（包括馈源网络)GB11299.12卫星通信地球站无线电设备测量方法第三部分，分系统组合测量第二节：46GHz接收系统品质因数(G/T)测量8测量项目和方法8.1卫星有效载荷的输人输出特性及单载波饱和功率8.1.1定义卫星有效载荷的输人输出特性是指转发器在可用频段中心频率上，输出功率随输人功率变化的关系曲线。当输人功串逐渐增大到某点，致使输出功率不能增大（指行波管放大器）或被压缩了1dB(指固态放大器)时，定义这一点为单载被饱和功率点。8.1.2测量方法转发器单载波饱和工作点的确定用调幅法，单载被饱和等效全向辐射功率EIRP,及输人输出特性曲线的测量用地面参考信号比较法。8.1.2.1转发器单载被饱和工作点的确定测量框图如图1所示。对行被管放大器，地球站上行载波受一音频正弦信号调幅，经卫星转发回到地球站接收单元，经过下变频后用频谱分析仪观寮调幅信号，逐渐地把发射功率增大到Px,使音频信号幅度减小到墨，即为饱和点。在该点附近增大或减小发射功率，调幅的音频信号幅度都将出现增大趋势。固态放大器，无明显饱和点，在测出输入输出特性曲线后进行确定。国家技术监督局1990-12-28批准1991-10-01实施
