钛及钛合金棒材 GBT 2965-1996.pdf

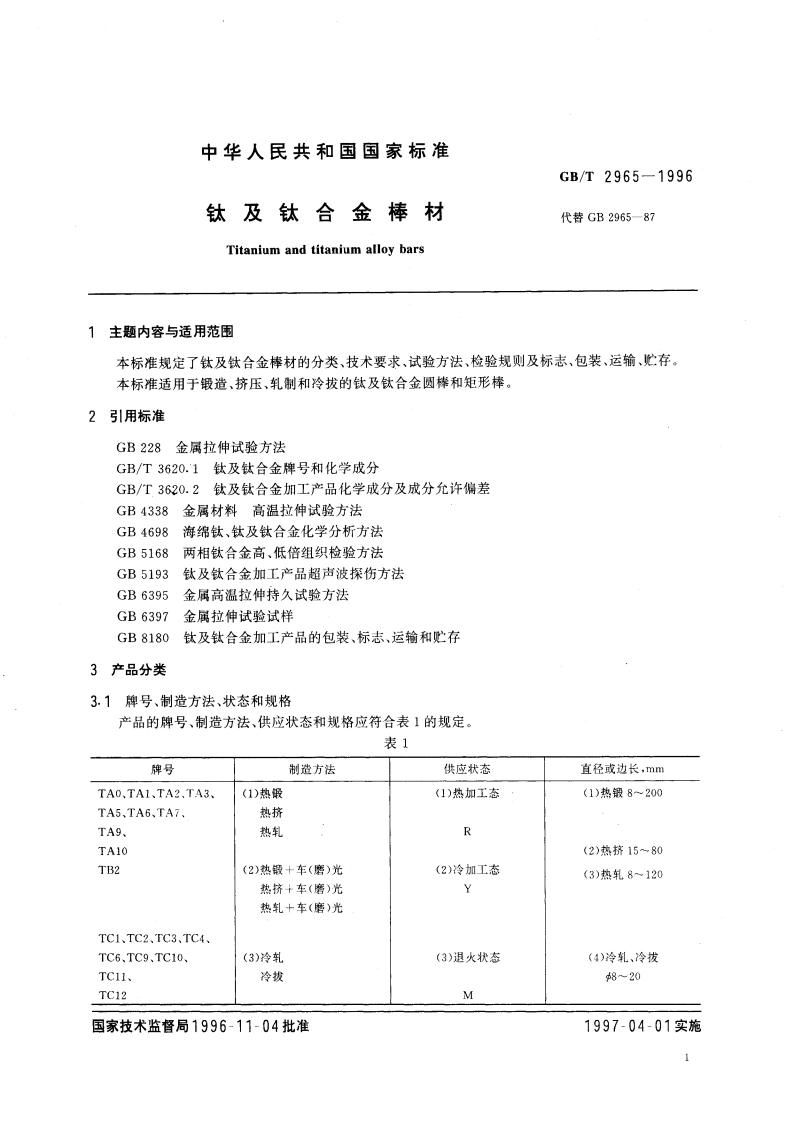

GB/T2965-19963.2标记示例3.2.1用TC4制造，直径为50mm,长度为2000mm的热轧圆棒标记为：棒TC4R轧502000GB29653.2.2用TC4制造，两边长为50mm,长度为2000mm的热锻矩形棒标记为：矩形棒TC4R锻50X50X2000GB29653.2.3用TC4制造，直径为50mm,长度为2000mm热锻后车光圆棒标记为：棒TC4R最-车502000GB29653.2.4用TC4制造直径为15mm,长度为5000mm的冷拔圆棒标记为：棒TC4Y拔505000GB29654技术要求4.1化学成分钛及钛合金棒材的化学成分应符合GB/T3620.1的规定，需方复验时，化学成分的允许偏差应符合GB/T3620.2的规定。4.2尺寸允许偏差4.2.1热加工棒材的直径或边长及其允许偏差应符合表2的规定。表2mm允许偏差直径或边长热锻棒热挤棒热轧棒8151.0+0.8+0.6-0.7=0.515-201.5+1.5+0.7一1,0-0.520352.02.0用35-502.52.5+1.5-1.050-803.02.5+2.0-1.0801253.5经程1251505.0150-2006.54.2.2热加工后经车（磨）光棒材及冷轧、冷拔棒材的直径及允许偏差应符合表3的规定。表3mm真径允许偏差8100.310200.420-300.530500.650-800.880100士1.1100120士1.31201601.81602002.042.3热加工经车（磨）光棒材的不圆度应不大于其尺寸公差之半。2GB/T2965-19964.2.4加工态棒材的不定尺长度为3006000mm,退火状态棒材不定尺长度为3002000mm,定尺或倍尺长度应在不定尺长度范围内。定尺长度允许偏差为+20mm,倍尺长度还应计入棒材的切口量，每一切口量为5mm。定尺或倍尺长度应在合同中注明。4.2.5棒材两端应锯切平齐。直径或边长不大于35mm的棒材切斜应不大于3mm:直径或边长大于35mm的棒材切斜应不大于5mm。4.3棒材的弯曲度棒材弯曲度应符合表4的规定。表4制造方法直径或边长，mm弯曲度，mm/m不大于356热加工3510354冷、生加工后经车售)光的圆棒3554.4力学性能4.4.1棒材的力学性能在经热处理后的试样坯上进行测试，棒材的热处理制度参照附录A进行。4.4.2横截面积不大于65m2的棒材的室温力学性能应符合表5的规定，高温力学性能应符合表6的规定。当需方要求并在合同中注明时方予测试室温规定残余伸长应力（.：）和高温力学性能。4.4.3横截面积大于65m2的棒材，需方要求时，可提供横向力学性能的实测数据。若需考核，其指标由供需双方商定。表5室温力学性能，不小于牌号抗拉强度规定残余伸长应力伸长率断面收缩率Gro.2备注MPaMPa%TAO2801702430TAI3702502030TA24403201830TA35404101525TA56855851540TA66855851027TA77856801025TA93702502025TA1048534518259808201840淬火性能TB2.13701100710时效性能TC15854601530TC26855601230
